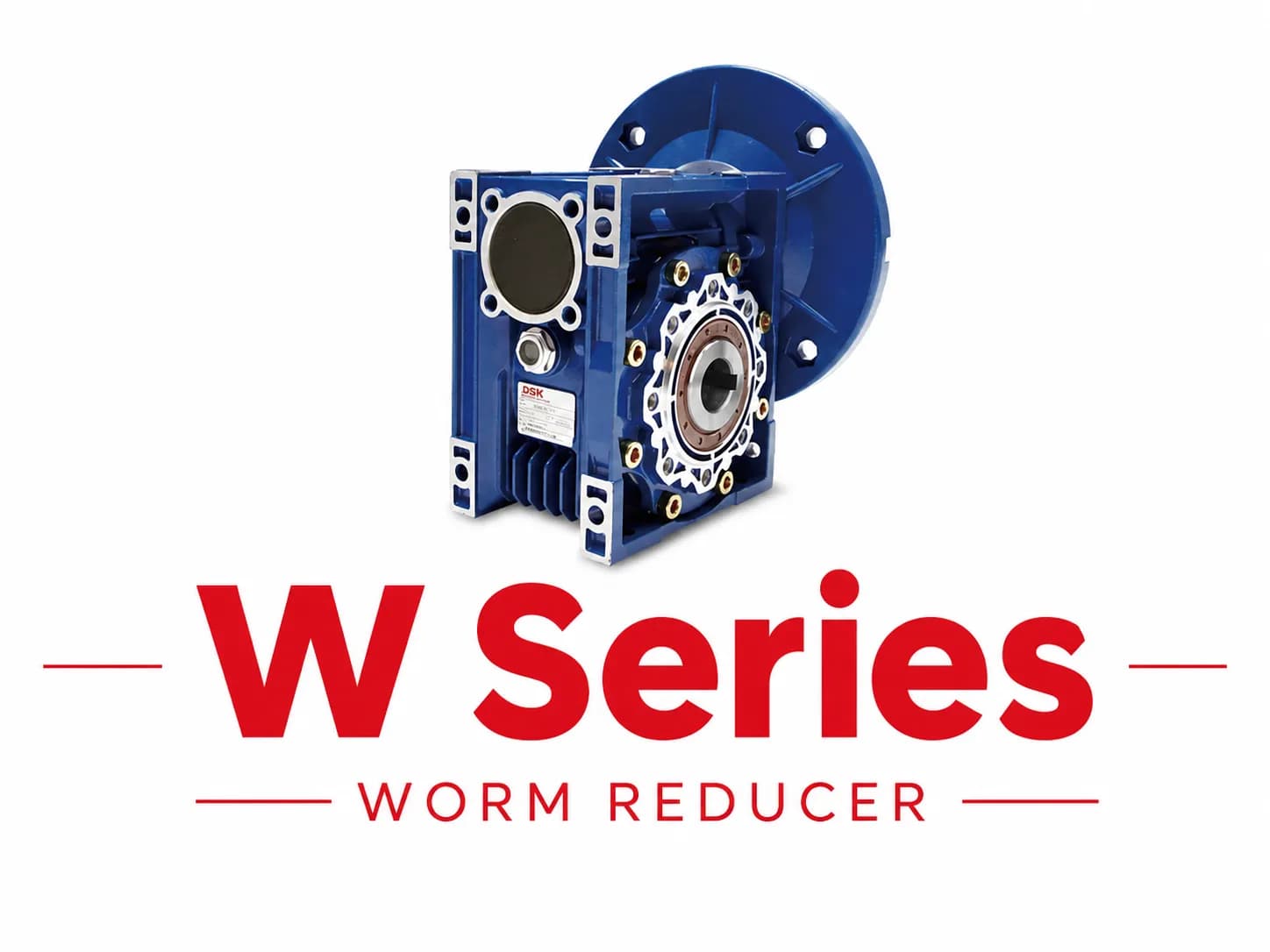

Hộp Giảm Tốc Trục Vít DSK W/WM Series Size 25-185 — Daesung (DSK)
Hãng: Daesung (DSK)Hộp giảm tốc trục vít DSK W Series gồm hai kiểu đầu vào: W sử dụng trục vào và WM sử dụng mặt bích để kết nối motor. Dòng sản phẩm có các size từ 25 đến 185, tỷ số truyền từ 7.5 đến 100, phù hợp với nhiều yêu cầu giảm tốc trong máy móc và dây chuyền công nghiệp.
Mô tả chi tiết
Tổng quan, điểm nổi bật và ứng dụng thực tế của sản phẩm
Hộp Giảm Tốc Trục Vít DSK W/WM Series Size 25-185
Hộp giảm tốc trục vít DSK W Series gồm hai kiểu đầu vào: W sử dụng trục vào và WM sử dụng mặt bích để kết nối motor. Dòng sản phẩm có các size từ 25 đến 185, tỷ số truyền từ 7.5 đến 100, phù hợp với nhiều yêu cầu giảm tốc trong máy móc và dây chuyền công nghiệp.
Sản phẩm hỗ trợ nhiều cấu hình như trục ra đơn DZ1, DZ2, trục ra hai phía SZ, mặt bích F1, F2, FL1, FL2, tay chống xoay TA và trục vít nối dài AI. Thiết kế nhỏ gọn, linh hoạt về tư thế lắp đặt, phù hợp cho băng tải, máy đóng gói, máy cấp liệu và các thiết bị OEM.
Thông số chính
Hạng mục | Thông tin |
|---|---|
Thương hiệu | DSK |
Dòng sản phẩm | W Series Worm Reducer |
Kiểu W | Đầu vào dạng trục |
Kiểu WM | Đầu vào mặt bích để kết nối motor |
Size | 25, 30, 40, 50, 63, 75, 90, 110, 130, 150, 185 |
Tỷ số truyền | 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
Công suất motor tham khảo | 0.06-22 kW, tùy size và tỷ số truyền |
Tốc độ đầu ra tham khảo | 18-233 vòng/phút với motor 4 cực, 1.720 vòng/phút |
Mô-men đầu ra tham khảo | 5.6-1.856 Nm, tùy cấu hình |
Mặt bích đầu ra | F1, F2, FL1, FL2 |
Trục ra đơn | DZ1 hoặc DZ2 |
Trục ra hai phía | SZ |
Phụ kiện | Tay chống xoay TA, trục vít nối dài AI |
Tư thế lắp | B3, B8, B6, B7, V5, V6 |
Các bảng đặc tính trên trang 12-14 của tài liệu được xây dựng theo motor 4 cực, tốc độ đầu vào 1.720 vòng/phút. Công suất, mô-men và hệ số tải phải được kiểm tra theo đúng size và tỷ số truyền trước khi lựa chọn.
Đường kính trục ra theo size
Size | Đường kính trục ra |
|---|---|
25 | 11 mm |
30 | 14 mm |
40 | 18 mm |
50 | 25 mm |
63 | 25 mm |
75 | 28 mm |
90 | 35 mm |
110 | 42 mm |
130 | 45 mm |
150 | 50 mm |
185 | 60 mm |
Ứng dụng
Hệ thống băng tải công nghiệp
Máy đóng gói và máy chế biến
Máy cấp liệu, bàn xoay
Máy trộn và máy khuấy
Dây chuyền sản xuất tự động
Thiết bị và máy móc OEM
Hướng dẫn đặt hàng
Để chọn đúng hộp giảm tốc trục vít DSK W Series, khách hàng cần cung cấp:
Model hoặc size, tỷ số truyền, công suất motor, tốc độ đầu ra, kiểu đầu vào W hoặc WM, kiểu trục ra, mặt bích, tư thế lắp đặt và số lượng.
Đối với size W110-W185, cần xác nhận trước tư thế lắp đặt. Trường hợp không chỉ định, sản phẩm được chuẩn bị dầu theo tư thế B3.
MDriveTech hỗ trợ đối chiếu kích thước, lựa chọn tỷ số truyền và cấu hình phù hợp với máy.
