Động Cơ Điện Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế
Động cơ điện là thiết bị điện cơ dùng để biến đổi điện năng thành chuyển động cơ học. Các loại phổ biến gồm động cơ điện 1 pha, động cơ điện 3 pha, động cơ AC, DC, servo và động cơ giảm tốc. Nhờ hiệu suất cao, độ bền tốt và khả năng kết hợp với biến tần, động cơ điện được ứng dụng rộng rãi trong băng tải, bơm, quạt, máy khuấy, máy nén khí và hệ thống tự động hóa công nghiệp.
Động Cơ Điện Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Trong Công Nghiệp

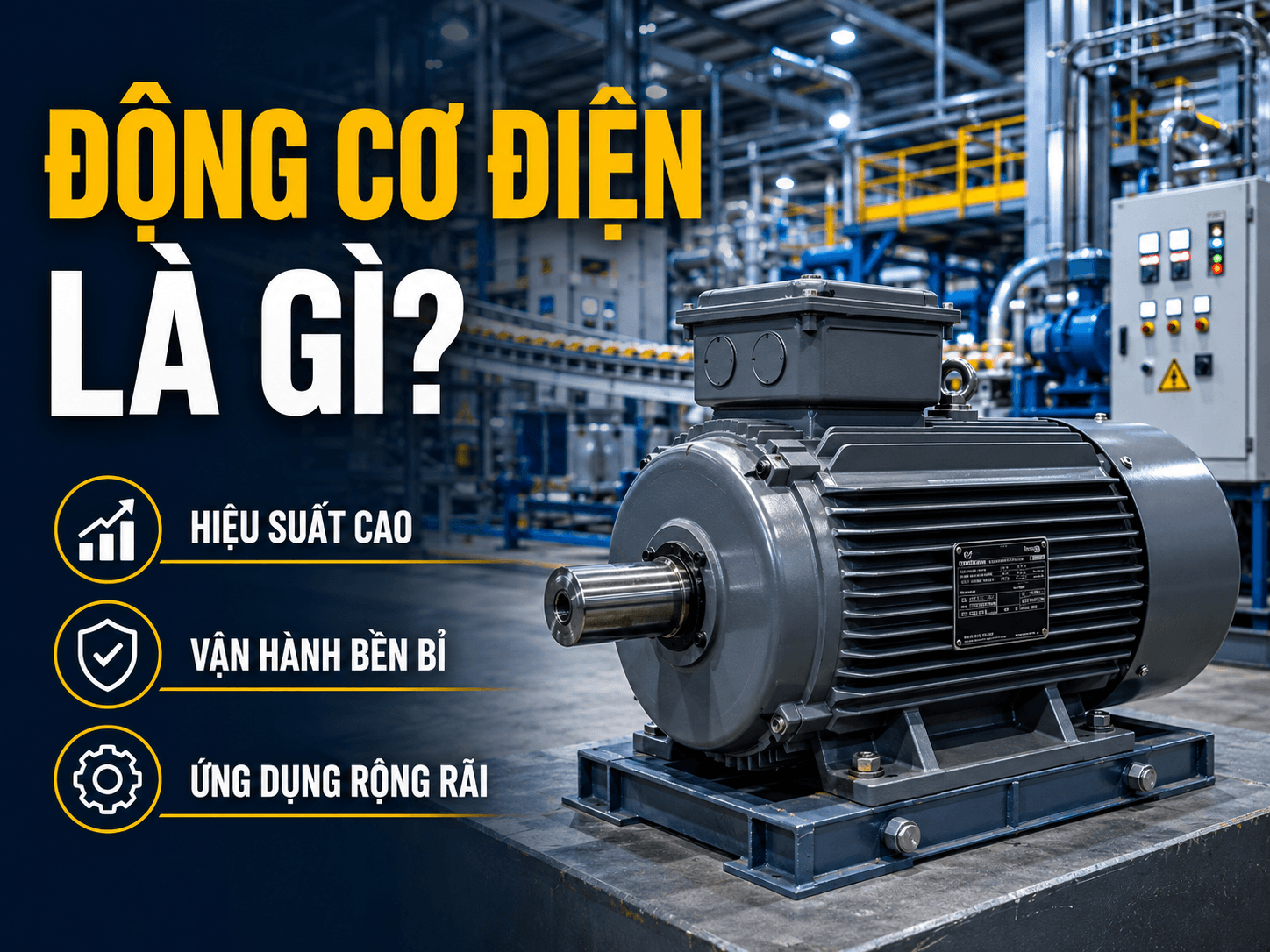

Động Cơ Điện Là Gì?
Động cơ điện là thiết bị điện cơ dùng để chuyển đổi điện năng thành cơ năng, thường tạo ra chuyển động quay để vận hành băng tải, bơm, quạt, máy khuấy, máy nén, máy nghiền và nhiều hệ thống máy móc công nghiệp khác. Trong thực tế, động cơ điện còn được gọi là motor điện hoặc electric motor.
Trong các nhà máy hiện đại, động cơ điện được xem là “trái tim” của hệ thống truyền động. Từ dây chuyền sản xuất, hệ thống xử lý nước, máy đóng gói, quạt hút bụi cho đến robot công nghiệp, hầu hết đều cần motor điện để tạo chuyển động ổn định và liên tục.
Việc hiểu đúng về cấu tạo, nguyên lý hoạt động, phân loại và tiêu chí lựa chọn động cơ điện giúp doanh nghiệp giảm chi phí vận hành, tiết kiệm điện năng, hạn chế hư hỏng và tránh dừng máy ngoài kế hoạch.
Vai Trò Của Động Cơ Điện Trong Công Nghiệp
Trong sản xuất công nghiệp, động cơ điện không chỉ đơn giản là thiết bị tạo chuyển động. Nó ảnh hưởng trực tiếp đến năng suất, độ ổn định và chi phí vận hành của toàn bộ dây chuyền.
Một motor điện được chọn đúng công suất, đúng tốc độ và đúng môi trường làm việc sẽ giúp hệ thống vận hành bền bỉ, giảm tiêu hao điện năng và kéo dài tuổi thọ thiết bị. Ngược lại, nếu chọn sai motor, nhà máy có thể gặp các vấn đề như quá tải, nóng motor, cháy cuộn dây, rung động mạnh, tiêu hao điện lớn hoặc hỏng hóc cơ khí.
Động cơ điện thường được sử dụng trong:
Băng tải, băng chuyền sản xuất.
Máy bơm nước, bơm hóa chất, bơm xử lý nước thải.
Quạt công nghiệp, quạt hút bụi, hệ thống HVAC.
Máy khuấy, máy nghiền, máy trộn.
Máy đóng gói, máy chế biến thực phẩm.
Hệ thống tự động hóa, robot, máy CNC.
Động cơ giảm tốc, hộp giảm tốc và hệ thống truyền động tải nặng.
Cấu Tạo Của Động Cơ Điện
Một động cơ điện công nghiệp tiêu chuẩn thường gồm hai phần chính là stator và rotor, kết hợp với các bộ phận phụ trợ như vỏ động cơ, trục, vòng bi, hộp cực, cánh quạt tản nhiệt và chân đế lắp đặt.
Cấu tạo cơ bản của động cơ điện gồm stator, rotor, trục, vòng bi, hộp cực và hệ thống làm mát.
Stator – Phần Tĩnh Của Động Cơ
Stator là bộ phận đứng yên, có nhiệm vụ tạo ra từ trường quay khi được cấp điện. Stator thường gồm lõi thép kỹ thuật điện và cuộn dây đồng được đặt trong các rãnh của lõi thép.
Lõi thép stator thường được ghép từ nhiều lá thép silic mỏng nhằm giảm tổn hao do dòng điện xoáy. Cuộn dây stator thường làm bằng dây đồng hoặc nhôm, được phủ lớp cách điện để chịu nhiệt và chống chạm chập trong quá trình vận hành.
Rotor – Phần Quay Của Động Cơ
Rotor là bộ phận quay bên trong động cơ, nhận lực điện từ từ stator để tạo ra mô-men xoắn và truyền chuyển động ra trục motor.
Trong các dòng động cơ điện công nghiệp, rotor lồng sóc là loại phổ biến nhất vì có kết cấu đơn giản, bền bỉ, ít bảo trì và phù hợp với nhiều ứng dụng tải liên tục.
Vỏ Động Cơ
Vỏ động cơ thường được làm bằng gang đúc, thép hoặc nhôm hợp kim. Bộ phận này có nhiệm vụ bảo vệ các chi tiết bên trong, chịu lực cơ khí và hỗ trợ tản nhiệt ra môi trường xung quanh.
Với các ứng dụng tải nặng hoặc môi trường khắc nghiệt, vỏ gang thường được ưu tiên vì độ cứng cao, chịu va đập tốt và vận hành ổn định.
Trục Động Cơ
Trục động cơ là bộ phận truyền chuyển động quay từ rotor ra bên ngoài. Trục thường được kết nối với khớp nối, puly, hộp giảm tốc, bơm, quạt hoặc các cơ cấu truyền động khác.
Độ đồng tâm của trục rất quan trọng. Nếu lắp lệch tâm, motor có thể rung mạnh, gây mòn vòng bi và giảm tuổi thọ thiết bị.
Vòng Bi
Vòng bi, còn gọi là bạc đạn, giúp trục quay êm và giảm ma sát trong quá trình vận hành. Vòng bi là một trong những chi tiết ảnh hưởng trực tiếp đến độ ồn, độ rung và tuổi thọ của motor.
Khi vòng bi khô mỡ, mòn hoặc nứt, động cơ thường phát ra tiếng ồn bất thường và rung động mạnh.
Hộp Cực Nối Dây
Hộp cực là nơi đấu nối nguồn điện vào động cơ. Tùy theo loại motor, hộp cực có thể hỗ trợ các kiểu đấu dây như sao, tam giác hoặc đấu qua biến tần.
Khi lắp đặt, cần siết chặt đầu cos, kiểm tra terminal và đảm bảo hộp cực kín để tránh bụi, nước hoặc hơi ẩm xâm nhập.
Cánh Quạt Tản Nhiệt
Cánh quạt tản nhiệt thường được đặt ở phía sau động cơ, có nhiệm vụ thổi gió dọc theo thân motor để giảm nhiệt khi vận hành.
Nếu cánh quạt bị gãy, bụi bám dày hoặc nắp che quạt bị tắc, motor dễ bị quá nhiệt và giảm tuổi thọ cuộn dây.
Nguyên Lý Hoạt Động Của Động Cơ Điện
Nguyên lý hoạt động của động cơ điện dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện chạy qua cuộn dây stator, nó tạo ra từ trường quay. Từ trường này tác động lên rotor và sinh ra mô-men xoắn, làm rotor quay.
Với động cơ không đồng bộ 3 pha, tốc độ quay của rotor luôn nhỏ hơn tốc độ từ trường quay. Độ chênh lệch này được gọi là hệ số trượt. Đây là lý do dòng motor này được gọi là động cơ không đồng bộ.
Tốc độ quay của động cơ phụ thuộc vào tần số nguồn điện và số cực của motor. Trong công nghiệp, các tốc độ phổ biến gồm:
Số cực motor | Tốc độ gần đúng ở 50Hz | Ứng dụng phổ biến |
|---|---|---|
2P | Khoảng 2900 vòng/phút | Quạt, bơm tốc độ cao, máy nén |
4P | Khoảng 1450 vòng/phút | Băng tải, bơm, máy khuấy, hộp giảm tốc |
6P | Khoảng 960 vòng/phút | Tải nặng, máy nghiền, máy trộn |
8P | Khoảng 720 vòng/phút | Ứng dụng cần tốc độ thấp và mô-men lớn |
Ưu Điểm Của Động Cơ Điện
Động cơ điện được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật về hiệu suất, độ bền và khả năng điều khiển.
Hiệu Suất Vận Hành Cao
Các dòng động cơ điện hiện đại có hiệu suất chuyển đổi năng lượng cao, đặc biệt là các dòng đạt chuẩn IE3 hoặc IE4. Hiệu suất cao giúp giảm tổn hao điện năng và tiết kiệm chi phí vận hành trong dài hạn.
Dải Công Suất Rộng
Động cơ điện có dải công suất rất đa dạng, từ motor nhỏ dùng trong thiết bị dân dụng đến motor công suất lớn dùng trong máy nghiền, máy nén, bơm công nghiệp và dây chuyền sản xuất nặng.
Dễ Kết Hợp Với Biến Tần
Khi kết hợp với biến tần công nghiệp, động cơ điện có thể thay đổi tốc độ linh hoạt, khởi động mềm, giảm dòng khởi động, đảo chiều quay và tối ưu năng lượng cho các tải như bơm, quạt, băng tải.
Độ Bền Cao Và Chi Phí Bảo Trì Thấp
Động cơ không đồng bộ rotor lồng sóc có kết cấu đơn giản, ít chi tiết hao mòn, không cần chổi than nên phù hợp cho vận hành liên tục trong môi trường công nghiệp.
Thân Thiện Với Môi Trường
So với động cơ đốt trong, động cơ điện không phát thải khí độc tại vị trí sử dụng, ít tiếng ồn hơn và phù hợp với các nhà máy hướng đến sản xuất xanh.
Nhược Điểm Cần Lưu Ý Khi Sử Dụng Động Cơ Điện
Dù có nhiều ưu điểm, động cơ điện vẫn cần được chọn và vận hành đúng kỹ thuật.
Phụ Thuộc Vào Nguồn Điện
Nếu nguồn điện mất pha, lệch pha, sụt áp hoặc quá áp, motor có thể bị nóng, giảm mô-men, rung động hoặc cháy cuộn dây.
Dòng Khởi Động Lớn
Với phương pháp khởi động trực tiếp, dòng khởi động của động cơ có thể cao hơn nhiều lần so với dòng định mức. Điều này dễ gây sụt áp trong nhà máy và ảnh hưởng đến các thiết bị khác.
Để khắc phục, có thể sử dụng biến tần, khởi động mềm hoặc phương pháp sao – tam giác tùy theo công suất và đặc tính tải.
Nhạy Cảm Với Môi Trường Khắc Nghiệt
Bụi mịn, nước, hơi ẩm, hóa chất, nhiệt độ cao hoặc môi trường ăn mòn có thể làm giảm tuổi thọ motor nếu không chọn đúng cấp bảo vệ IP và cấp cách điện.
Phân Loại Động Cơ Điện Phổ Biến
Động cơ điện có nhiều cách phân loại khác nhau. Trong thực tế công nghiệp, thường phân loại theo nguồn điện, dòng điện, cấu tạo và ứng dụng.
Phân Loại Theo Nguồn Điện
Loại động cơ | Nguồn điện sử dụng | Đặc điểm chính | Ứng dụng phổ biến |
|---|---|---|---|
Động cơ điện 1 pha | 220V | Công suất nhỏ, thường cần tụ khởi động hoặc tụ ngậm | Bơm nhỏ, quạt, máy dân dụng, xưởng nhỏ |
Động cơ điện 3 pha | 380V hoặc 660V | Hiệu suất cao, chạy êm, chịu tải tốt | Nhà máy, băng tải, bơm, quạt, máy sản xuất |
Phân Loại Theo Dòng Điện
Loại động cơ | Đặc điểm | Ứng dụng |
|---|---|---|
Động cơ AC | Sử dụng dòng xoay chiều, cấu tạo bền, dễ bảo trì | Phổ biến nhất trong công nghiệp |
Động cơ DC | Dễ điều chỉnh tốc độ, mô-men khởi động cao | Xe điện, thiết bị dùng pin, máy chuyên dụng |
Động cơ Servo | Điều khiển chính xác vị trí, tốc độ và mô-men | Robot, CNC, máy đóng gói, tự động hóa |
Động cơ Stepper | Quay theo từng bước, dễ điều khiển vị trí | Máy in, máy CNC nhỏ, cơ cấu định vị |
Phân Loại Theo Ứng Dụng Cơ Khí
Dòng động cơ | Đặc điểm | Ứng dụng |
|---|---|---|
Motor tiêu chuẩn | Tốc độ cao, dùng độc lập hoặc kết hợp truyền động | Bơm, quạt, máy nén |
Động cơ giảm tốc | Kết hợp motor điện và hộp giảm tốc | Băng tải, máy khuấy, cơ cấu tải nặng |
Motor phanh từ | Có phanh giữ tải khi dừng | Cẩu trục, thang nâng, máy đóng gói |
Motor phòng nổ | Thiết kế cho khu vực nguy hiểm | Dầu khí, hóa chất, môi trường dễ cháy nổ |
Ứng Dụng Của Động Cơ Điện Trong Công Nghiệp
Động cơ điện được ứng dụng rộng rãi trong băng tải, bơm, quạt, máy khuấy và hệ thống tự động hóa nhà máy.
Ứng Dụng Trong Hệ Thống Băng Tải
Động cơ điện thường kết hợp với hộp giảm tốc để vận hành băng tải, băng chuyền trong nhà máy sản xuất, kho hàng, cảng, nhà máy xi măng, nhà máy thực phẩm và dây chuyền đóng gói.
Với băng tải cần thay đổi tốc độ, motor thường được điều khiển bằng biến tần để tăng giảm tốc êm, tránh giật tải và tiết kiệm điện.
Ứng Dụng Trong Bơm Công Nghiệp
Motor điện được sử dụng để vận hành bơm nước, bơm hóa chất, bơm xử lý nước thải, bơm PCCC và bơm cấp nước công nghiệp.
Khi dùng cho hệ bơm, cần chọn đúng công suất, tốc độ, cấp bảo vệ IP và phương pháp điều khiển để tránh quá tải hoặc tiêu hao điện không cần thiết.
Ứng Dụng Trong Quạt Công Nghiệp Và HVAC
Động cơ điện dùng cho quạt hút bụi, quạt thông gió, quạt ly tâm, tháp giải nhiệt và hệ thống HVAC. Đây là nhóm ứng dụng có tiềm năng tiết kiệm điện lớn khi kết hợp với biến tần.
Ứng Dụng Trong Máy Khuấy, Máy Trộn Và Máy Nghiền
Các thiết bị như máy khuấy hóa chất, máy trộn vật liệu, máy nghiền, máy đùn thường yêu cầu motor có mô-men lớn và khả năng chịu tải tốt.
Trong các ứng dụng này, cần tính toán kỹ mô-men xoắn, hệ số tải, thời gian làm việc và điều kiện khởi động.
Ứng Dụng Trong Tự Động Hóa Và Chế Tạo Máy
Trong các hệ thống tự động hóa, động cơ điện được kết hợp với PLC, HMI, biến tần, servo drive và cảm biến để điều khiển tốc độ, vị trí và mô-men theo yêu cầu sản xuất.
Cách Chọn Động Cơ Điện Phù Hợp
Để chọn đúng động cơ điện, không nên chỉ dựa vào giá hoặc công suất ghi trên máy cũ. Cần xem xét đầy đủ điều kiện vận hành thực tế.
Xác Định Công Suất Motor
Công suất motor cần phù hợp với tải thực tế. Nếu chọn motor quá nhỏ, thiết bị dễ quá tải và nóng. Nếu chọn motor quá lớn, chi phí đầu tư cao và có thể vận hành kém hiệu quả ở tải thấp.
Thông thường, công suất motor nên có hệ số dự phòng hợp lý so với tải yêu cầu, tùy theo đặc tính làm việc.
Xác Định Tốc Độ Vòng Quay
Tốc độ motor ảnh hưởng trực tiếp đến mô-men và cơ cấu truyền động. Các tốc độ phổ biến gồm 2P, 4P, 6P và 8P.
Nếu tải cần tốc độ thấp và lực kéo lớn, có thể sử dụng động cơ giảm tốc hoặc kết hợp motor với hộp giảm tốc.
Tính Mô-Men Xoắn
Mô-men xoắn là yếu tố quan trọng với các tải nặng như băng tải, máy nghiền, máy khuấy, vít tải và cơ cấu nâng hạ.
Công thức tham khảo:
T = 9550 × P / n
Trong đó:
Ký hiệu | Ý nghĩa | Đơn vị |
|---|---|---|
T | Mô-men xoắn | N.m |
P | Công suất động cơ | kW |
n | Tốc độ quay | vòng/phút |
Chọn Cấp Bảo Vệ IP
Cấp bảo vệ IP cho biết khả năng chống bụi và nước của motor.
Môi trường làm việc | Cấp IP gợi ý |
|---|---|
Nhà xưởng khô, ít bụi | IP44 hoặc IP54 |
Nhà máy bụi, ẩm thông thường | IP55 |
Ngoài trời, môi trường ẩm hoặc bụi nhiều | IP56 hoặc IP65 |
Môi trường rửa nước, hóa chất hoặc ăn mòn | Cần chọn motor chuyên dụng theo điều kiện thực tế |
Chọn Cấp Cách Điện
Cấp cách điện thể hiện khả năng chịu nhiệt của cuộn dây. Trong công nghiệp, Class F là lựa chọn phổ biến. Với môi trường nhiệt độ cao hoặc tải nặng, có thể cần Class H.
Chọn Tiêu Chuẩn Hiệu Suất IE
Đối với motor chạy liên tục nhiều giờ mỗi ngày, nên ưu tiên động cơ hiệu suất cao như IE3 hoặc IE4. Mặc dù chi phí đầu tư ban đầu cao hơn, nhưng có thể giúp tiết kiệm đáng kể tiền điện trong suốt vòng đời sử dụng.
Khi Nào Nên Dùng Biến Tần Cho Động Cơ Điện?
Biến tần được sử dụng để điều khiển tốc độ và tối ưu vận hành cho động cơ điện. Trong nhiều nhà máy, biến tần là giải pháp quan trọng giúp giảm dòng khởi động, tiết kiệm điện và bảo vệ cơ khí.
Nên dùng biến tần khi:
Cần thay đổi tốc độ băng tải.
Cần điều chỉnh lưu lượng bơm hoặc quạt.
Muốn khởi động và dừng motor êm hơn.
Muốn giảm dòng khởi động.
Cần đảo chiều quay.
Cần bảo vệ motor tốt hơn.
Muốn tiết kiệm điện cho tải bơm, quạt hoặc HVAC.
Khi chọn biến tần, cần kiểm tra công suất motor, dòng định mức, loại tải, điện áp nguồn, môi trường lắp đặt và yêu cầu điều khiển.
Các Lỗi Thường Gặp Của Động Cơ Điện Và Cách Khắc Phục
Động Cơ Bị Quá Nhiệt
Nguyên nhân có thể do quá tải, điện áp thấp, lệch pha, cánh quạt bám bụi, vòng bi hỏng hoặc môi trường quá nóng.
Cách khắc phục là kiểm tra dòng điện vận hành, giảm tải cơ khí, vệ sinh thân motor, kiểm tra quạt tản nhiệt và đo lại điện áp nguồn.
Động Cơ Rung Mạnh Hoặc Kêu To
Nguyên nhân thường gặp là vòng bi mòn, khớp nối lệch tâm, chân đế lỏng, rotor mất cân bằng hoặc tải cơ khí bị kẹt.
Cần kiểm tra vòng bi, cân tâm trục, siết lại bulong chân đế và kiểm tra tình trạng tải.
Động Cơ Không Khởi Động
Motor không khởi động có thể do mất pha, hỏng contactor, hỏng tụ điện với motor 1 pha, kẹt cơ khí hoặc cuộn dây bị chạm chập.
Trước khi cấp điện lại, cần ngắt nguồn và kiểm tra toàn bộ phần điện, phần cơ khí để tránh cháy motor.
Nhảy Aptomat Hoặc Rơ Le Nhiệt
Nguyên nhân có thể do quá tải, ngắn mạch, chạm vỏ, rò điện, motor ẩm hoặc cài đặt rơ le nhiệt không phù hợp.
Cần đo cách điện bằng Megomet, kiểm tra dòng điện từng pha và kiểm tra tình trạng cuộn dây trước khi vận hành lại.
Các Yếu Tố Ảnh Hưởng Đến Giá Động Cơ Điện
Giá động cơ điện phụ thuộc vào nhiều yếu tố kỹ thuật và thương mại.
Yếu tố | Ảnh hưởng đến giá |
|---|---|
Công suất motor | Công suất càng lớn, giá càng cao |
Vật liệu vỏ | Vỏ gang thường đắt hơn vỏ nhôm |
Tiêu chuẩn hiệu suất | IE3, IE4 thường cao hơn IE1, IE2 |
Thương hiệu | Thương hiệu châu Âu, Nhật, Hàn, Đài Loan có mức giá khác nhau |
Kiểu lắp | Chân đế, mặt bích, trục đặc biệt có thể ảnh hưởng giá |
Phụ kiện | Phanh từ, encoder, cảm biến nhiệt, quạt cưỡng bức làm tăng chi phí |
Môi trường sử dụng | Motor ngoài trời, motor phòng nổ, motor chống ăn mòn có giá cao hơn |
Khi yêu cầu báo giá, nên cung cấp đầy đủ công suất, tốc độ, điện áp, kiểu lắp, môi trường làm việc và ứng dụng thực tế để chọn đúng sản phẩm.
Mua Động Cơ Điện Ở Đâu Uy Tín?
Khi mua động cơ điện công nghiệp, doanh nghiệp nên chọn nhà cung cấp có năng lực kỹ thuật, sản phẩm chính hãng và khả năng tư vấn đúng ứng dụng. Việc chọn đúng motor ngay từ đầu giúp giảm rủi ro hư hỏng, tiết kiệm điện và tối ưu chi phí vận hành.
MDRIVE TECH cung cấp các giải pháp truyền động và tự động hóa công nghiệp, bao gồm động cơ điện, động cơ giảm tốc, hộp giảm tốc, biến tần, khởi động mềm và các thiết bị điện công nghiệp liên quan.
MDRIVE TECH hỗ trợ:
Tư vấn chọn động cơ điện theo công suất, tốc độ và tải thực tế.
Cung cấp motor điện công nghiệp cho băng tải, bơm, quạt, máy khuấy và dây chuyền sản xuất.
Tư vấn kết hợp motor với biến tần, hộp giảm tốc hoặc hệ thống điều khiển.
Hỗ trợ catalogue, thông số kỹ thuật, CO, CQ khi có yêu cầu.
Đề xuất giải pháp truyền động phù hợp với ngân sách và điều kiện vận hành.
Liên hệ MDRIVE TECH để được tư vấn động cơ điện phù hợp với nhu cầu thực tế của nhà máy.
FAQ – Câu Hỏi Thường Gặp Về Động Cơ Điện
Động cơ điện là gì?
Động cơ điện là thiết bị chuyển đổi điện năng thành cơ năng, thường tạo chuyển động quay để vận hành bơm, quạt, băng tải, máy khuấy, máy nén và nhiều loại máy móc công nghiệp.
Động cơ điện 1 pha và 3 pha khác nhau như thế nào?
Động cơ điện 1 pha dùng nguồn 220V, thường có công suất nhỏ và phù hợp với thiết bị dân dụng hoặc xưởng nhỏ. Động cơ điện 3 pha dùng nguồn 380V hoặc 660V, có hiệu suất cao hơn, chạy ổn định hơn và phù hợp với nhà máy công nghiệp.
Khi nào nên dùng biến tần cho động cơ điện?
Nên dùng biến tần khi cần điều chỉnh tốc độ motor, giảm dòng khởi động, tiết kiệm điện, đảo chiều quay hoặc điều khiển băng tải, bơm, quạt theo nhu cầu sản xuất.
Động cơ IE3 có tiết kiệm điện hơn IE1 không?
Có. Động cơ IE3 có hiệu suất cao hơn IE1, giúp giảm tổn hao năng lượng và tiết kiệm chi phí điện, đặc biệt với các motor vận hành nhiều giờ mỗi ngày.
Vì sao động cơ điện bị nóng?
Động cơ điện có thể bị nóng do quá tải, điện áp không ổn định, mất pha, bụi bám cánh quạt, vòng bi hỏng, môi trường quá nóng hoặc chọn sai công suất motor.
Cần cung cấp thông tin gì để mua đúng động cơ điện?
Cần cung cấp công suất, tốc độ vòng quay, điện áp, tần số, kiểu lắp, đường kính trục, cấp bảo vệ IP, môi trường làm việc, loại tải và yêu cầu có dùng biến tần hay không.
