Động Cơ Phòng Nổ Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Phù Hợp
Động cơ phòng nổ là loại động cơ điện được thiết kế đặc biệt để vận hành an toàn trong môi trường có nguy cơ cháy nổ như nhà máy hóa chất, lọc hóa dầu, khai thác mỏ, kho dung môi, silo bụi hoặc khu vực có khí gas dễ cháy. Khác với động cơ điện thông thường, motor phòng nổ có kết cấu vỏ chịu áp lực, khe hở dập lửa và hệ thống đấu nối chuyên dụng nhằm ngăn ngọn lửa bên trong lan ra môi trường bên ngoài.
Trong các khu vực công nghiệp nguy hiểm, chỉ một tia lửa điện nhỏ từ cuộn dây, hộp đấu dây hoặc ma sát cơ khí cũng có thể gây cháy nổ nghiêm trọng. Vì vậy, việc sử dụng đúng motor chống cháy nổ không chỉ là yêu cầu kỹ thuật mà còn là điều kiện quan trọng để đảm bảo an toàn cho con người, thiết bị và toàn bộ dây chuyền sản xuất.

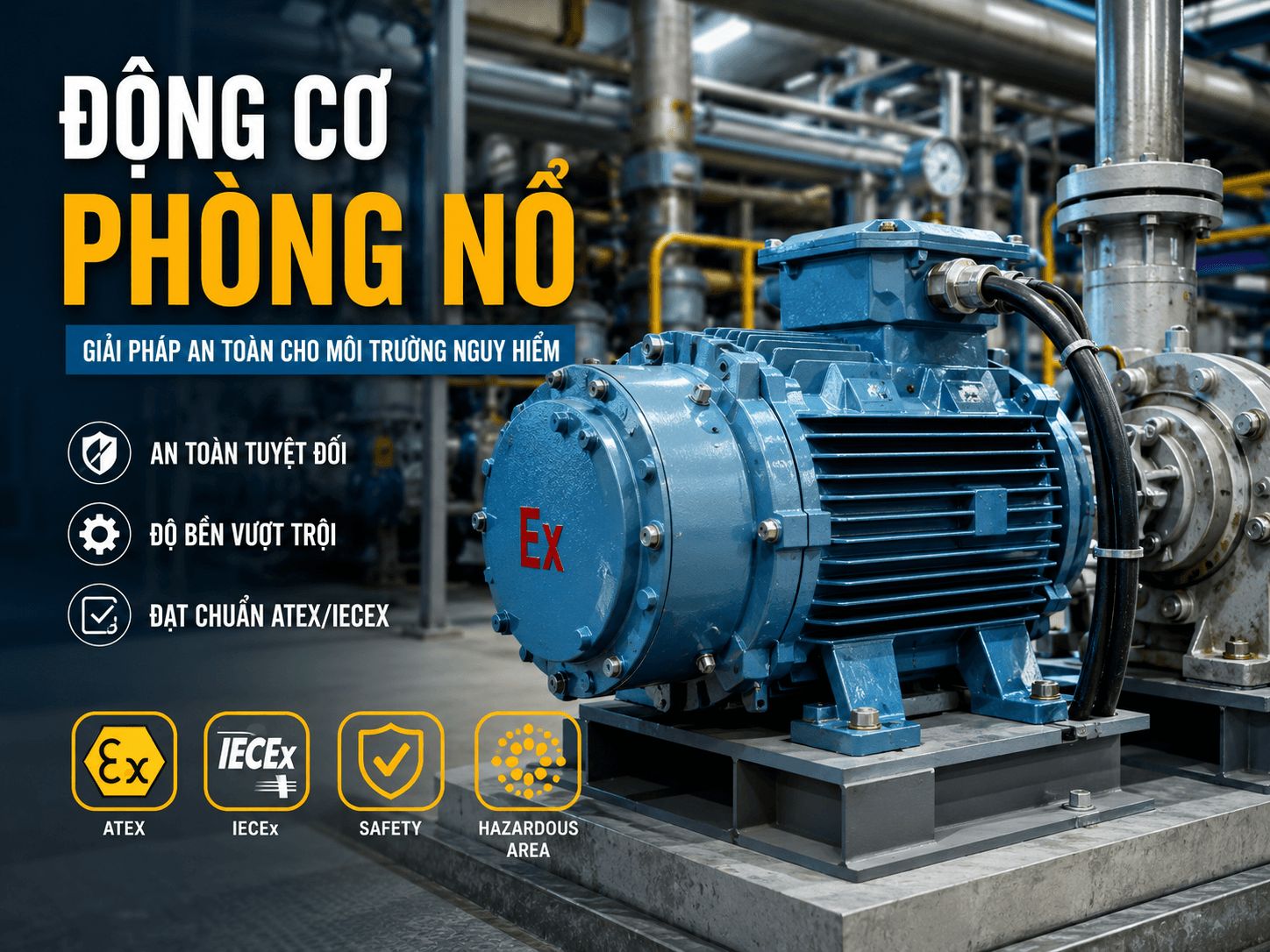

Động Cơ Phòng Nổ Là Gì?
Động cơ phòng nổ, còn được gọi là motor chống cháy nổ hoặc explosion-proof motor, là dòng động cơ điện công nghiệp được chế tạo để làm việc trong khu vực có khí, hơi dung môi hoặc bụi dễ bắt lửa.
Điểm quan trọng cần hiểu là động cơ phòng nổ không có nghĩa là ngăn hoàn toàn khí cháy đi vào bên trong motor. Thực tế, nguyên lý chính của loại động cơ này là:
Nếu xảy ra cháy nổ bên trong động cơ, phần vỏ ngoài phải đủ bền để chịu áp lực nổ, đồng thời các khe hở dập lửa sẽ làm nguội ngọn lửa trước khi khí nóng thoát ra môi trường bên ngoài.
Nhờ vậy, sự cố phát sinh bên trong motor sẽ không trở thành nguồn kích nổ cho toàn bộ khu vực xung quanh.
Các dòng động cơ phòng nổ thường phải đáp ứng những tiêu chuẩn an toàn nghiêm ngặt như ATEX, IECEx, NEC/CEC hoặc các tiêu chuẩn tương đương tùy theo quốc gia và khu vực sử dụng.
Vì Sao Cần Sử Dụng Động Cơ Phòng Nổ?
Trong nhiều nhà máy, môi trường làm việc có thể tồn tại các yếu tố dễ cháy như:
Khí gas công nghiệp.
Hơi xăng dầu, dung môi, cồn, sơn.
Bụi than, bụi gỗ, bụi ngũ cốc, bụi cám.
Hóa chất dễ bay hơi.
Hỗn hợp khí dễ bắt lửa trong không gian kín.
Nếu sử dụng động cơ điện tiêu chuẩn trong các khu vực này, rủi ro cháy nổ có thể đến từ tia lửa điện, nhiệt độ bề mặt motor quá cao, chập cuộn dây, hư vòng bi hoặc lỗi hộp đấu dây.
Vì vậy, động cơ phòng nổ được sử dụng để:
Giảm nguy cơ cháy nổ trong khu vực nguy hiểm.
Bảo vệ an toàn cho công nhân và tài sản nhà máy.
Đáp ứng yêu cầu kiểm định an toàn, PCCC và bảo hiểm.
Đảm bảo hệ thống truyền động vận hành ổn định trong môi trường khắc nghiệt.
Phù hợp với các dây chuyền yêu cầu tiêu chuẩn an toàn cao.
Cấu Tạo Của Động Cơ Phòng Nổ
So với motor điện thông thường, động cơ phòng nổ có thiết kế chắc chắn hơn, vật liệu dày hơn và yêu cầu gia công cơ khí chính xác hơn.
Vỏ Động Cơ
Vỏ động cơ thường được làm từ gang đúc, thép carbon hoặc thép không gỉ tùy theo môi trường sử dụng. Phần vỏ này có nhiệm vụ chịu áp lực nếu xảy ra nổ bên trong motor.
Đây là một trong những khác biệt lớn nhất giữa động cơ phòng nổ và động cơ tiêu chuẩn. Vỏ motor không chỉ bảo vệ phần điện bên trong mà còn đóng vai trò như một lớp chắn an toàn.
Hộp Cực Nối Dây
Hộp cực nối dây là khu vực có nguy cơ phát sinh tia lửa điện nếu tiếp điểm lỏng, đấu nối sai hoặc cáp không được siết chặt. Vì vậy, hộp cực của motor phòng nổ thường có kết cấu kín, chắc chắn và sử dụng cable gland chuyên dụng.
Khi lắp đặt, kỹ thuật viên cần đảm bảo dây cáp, đầu nối, gioăng và nắp hộp cực được siết đúng kỹ thuật để không làm mất khả năng chống nổ của thiết bị.
Mặt Bích Và Nắp Động Cơ
Mặt bích, nắp trước và nắp sau của động cơ phòng nổ được gia công với độ chính xác cao. Các bề mặt lắp ghép phải đảm bảo khe hở đúng tiêu chuẩn để tạo thành đường dập lửa an toàn.
Nếu các vị trí này bị mài, tiện lại hoặc lắp sai sau khi sửa chữa, động cơ có thể mất khả năng phòng nổ dù bên ngoài vẫn còn nguyên hình dạng.
Trục Động Cơ Và Khe Hở Dập Lửa
Khe hở dập lửa, còn gọi là flame path, là chi tiết rất quan trọng trong cấu tạo của motor phòng nổ. Đây là khoảng hở hẹp và dài giữa các bộ phận như trục, nắp, mặt bích và thân motor.
Khi có ngọn lửa hoặc khí nóng thoát ra từ bên trong, flame path sẽ làm giảm nhiệt độ của ngọn lửa trước khi nó tiếp xúc với môi trường bên ngoài.
Nguyên Lý Hoạt Động Của Động Cơ Phòng Nổ
Nguyên lý hoạt động của động cơ phòng nổ dựa trên cơ chế chứa nổ bên trong và dập lửa trước khi thoát ra ngoài.
Quá trình này có thể hiểu như sau:
Khí hoặc hơi dễ cháy có thể lọt vào bên trong động cơ.
Nếu xảy ra tia lửa điện, chập mạch hoặc ma sát gây cháy, vụ nổ nhỏ có thể xuất hiện bên trong motor.
Vỏ động cơ chịu áp lực và ngăn không cho thân motor bị phá vỡ.
Khí nóng và ngọn lửa đi qua các khe hở dập lửa được thiết kế sẵn.
Trong quá trình đi qua khe hở hẹp và dài, ngọn lửa bị làm nguội.
Khi thoát ra bên ngoài, khí đã giảm nhiệt và không còn đủ khả năng kích nổ môi trường xung quanh.
Đây là nguyên lý thường gặp ở dòng động cơ chuẩn Ex d Flameproof.
Ưu Điểm Của Động Cơ Phòng Nổ
Động cơ phòng nổ được sử dụng rộng rãi trong các ngành công nghiệp có yêu cầu an toàn cao nhờ những ưu điểm sau.
An Toàn Trong Môi Trường Nguy Hiểm
Ưu điểm lớn nhất của motor phòng nổ là giảm nguy cơ cháy nổ từ hệ thống truyền động điện. Đây là yếu tố bắt buộc trong các khu vực có khí, hơi hoặc bụi dễ cháy.
Độ Bền Cơ Khí Cao
Do được chế tạo bằng vật liệu dày và chắc chắn, động cơ phòng nổ có khả năng chịu va đập, rung động và môi trường làm việc khắc nghiệt tốt hơn nhiều dòng motor thông thường.
Đáp Ứng Tiêu Chuẩn Kiểm Định
Các nhà máy hóa chất, dầu khí, khai thác mỏ, sơn, dung môi hoặc chế biến bụi dễ cháy thường yêu cầu thiết bị phải có chứng nhận phù hợp. Sử dụng đúng động cơ phòng nổ giúp doanh nghiệp dễ dàng đáp ứng yêu cầu kiểm định, bảo hiểm và an toàn lao động.
Tích Hợp Linh Hoạt Với Hệ Truyền Động
Động cơ phòng nổ có thể kết hợp với hộp giảm tốc công nghiệp, động cơ giảm tốc, khớp nối, bơm, quạt, băng tải, máy khuấy hoặc các thiết bị truyền động khác để tạo thành hệ thống vận hành an toàn.
Nhược Điểm Cần Lưu Ý
Bên cạnh các ưu điểm, động cơ phòng nổ cũng có một số hạn chế cần tính toán trước khi đầu tư.
Chi Phí Cao Hơn Motor Thường
Do yêu cầu vật liệu, gia công chính xác và chứng nhận an toàn, giá động cơ phòng nổ thường cao hơn động cơ điện tiêu chuẩn cùng công suất.
Trọng Lượng Lớn
Vỏ motor dày khiến trọng lượng tổng thể tăng lên. Khi lắp đặt, cần kiểm tra bệ máy, khung đỡ và kết cấu cơ khí xung quanh.
Bảo Trì Yêu Cầu Kỹ Thuật Cao
Không nên tự ý tháo, mài, tiện hoặc thay đổi kết cấu vỏ, mặt bích, khe hở dập lửa. Việc bảo trì cần được thực hiện bởi đơn vị có chuyên môn về thiết bị phòng nổ.
Phân Loại Động Cơ Phòng Nổ Theo Cấp Bảo Vệ
Dưới đây là bảng phân loại phổ biến giúp kỹ sư và bộ phận mua hàng dễ lựa chọn đúng loại motor.
Ký hiệu | Tên gọi | Đặc điểm | Khu vực ứng dụng |
|---|---|---|---|
Ex d | Flameproof / Chống lửa | Chịu được vụ nổ bên trong và dập lửa trước khi thoát ra ngoài | Zone 1, Zone 2 |
Ex e | Increased Safety / Tăng cường an toàn | Giảm nguy cơ phát sinh tia lửa và nhiệt độ bất thường trong điều kiện vận hành | Zone 1, Zone 2 |
Ex nA / Ex ec | Non-sparking / Không phát tia lửa | Không tạo tia lửa trong điều kiện hoạt động bình thường | Zone 2 |
Ex tb / Ex tc | Chống nổ bụi | Bảo vệ motor trong môi trường bụi dễ cháy | Zone 21, Zone 22 |
Phân Loại Theo Khu Vực Nguy Hiểm
Việc xác định đúng khu vực nguy hiểm là bước quan trọng trước khi chọn động cơ phòng nổ.
Khu Vực Có Khí Hoặc Hơi Dễ Cháy
Zone | Mức độ nguy hiểm | Gợi ý thiết bị |
|---|---|---|
Zone 0 | Khí cháy xuất hiện liên tục hoặc trong thời gian dài | Thường không sử dụng động cơ điện thông thường |
Zone 1 | Khí cháy có thể xuất hiện trong điều kiện vận hành bình thường | Ex d, Ex e |
Zone 2 | Khí cháy ít khi xuất hiện và chỉ tồn tại trong thời gian ngắn | Ex nA, Ex ec, Ex d, Ex e |
Khu Vực Có Bụi Dễ Cháy
Zone | Mức độ nguy hiểm | Ví dụ môi trường |
|---|---|---|
Zone 20 | Bụi cháy xuất hiện liên tục | Bên trong silo, buồng chứa bụi |
Zone 21 | Bụi cháy có thể xuất hiện khi vận hành | Khu vực đóng bao, băng tải bụi |
Zone 22 | Bụi cháy ít khi xuất hiện | Khu vực lân cận hệ thống hút bụi |
Ứng Dụng Của Động Cơ Phòng Nổ Trong Công Nghiệp
Động cơ phòng nổ được sử dụng trong nhiều ngành công nghiệp có môi trường nguy hiểm.
Ngành Dầu Khí Và Lọc Hóa Dầu
Motor phòng nổ thường dùng cho bơm dầu, quạt hút khí, máy nén, hệ thống khuấy trộn, giàn khoan và khu vực chứa nhiên liệu.
Nhà Máy Hóa Chất Và Sơn
Trong môi trường có dung môi, hơi hóa chất hoặc chất dễ bay hơi, động cơ phòng nổ được dùng cho máy khuấy, băng tải, bơm hóa chất và hệ thống pha trộn.
Khai Thác Mỏ Và Than
Các khu vực hầm lò có khí metan hoặc bụi than cần sử dụng thiết bị có cấp bảo vệ phù hợp, đặc biệt là các dòng motor đạt chuẩn dùng trong môi trường mỏ.
Chế Biến Gỗ, Nông Sản Và Thực Phẩm
Bụi gỗ, bụi cám, bụi bột, bụi ngũ cốc có thể tạo thành hỗn hợp dễ nổ khi lơ lửng trong không khí. Motor phòng nổ bụi thường được dùng cho băng tải, silo, hệ thống hút bụi, máy nghiền và máy đóng bao.
Cách Chọn Động Cơ Phòng Nổ Phù Hợp
Để chọn đúng động cơ phòng nổ, cần xác định rõ điều kiện môi trường và thông số vận hành.
Xác Định Zone Lắp Đặt
Trước tiên, cần biết vị trí motor thuộc Zone 1, Zone 2, Zone 21 hay Zone 22. Đây là yếu tố ảnh hưởng trực tiếp đến cấp bảo vệ cần chọn.
Xác Định Nhóm Khí Nổ
Nhóm khí | Mức độ nguy hiểm | Ví dụ |
|---|---|---|
IIA | Thấp hơn | Propane |
IIB | Trung bình | Ethylene |
IIC | Cao nhất | Hydrogen, Acetylene |
Motor đạt chuẩn IIC thường có thể sử dụng cho môi trường IIB và IIA, nhưng chi phí sẽ cao hơn.
Xác Định Cấp Nhiệt Độ
Nhiệt độ bề mặt của motor không được vượt quá nhiệt độ tự bốc cháy của môi trường xung quanh.
Cấp nhiệt độ | Nhiệt độ bề mặt tối đa |
|---|---|
T1 | 450°C |
T2 | 300°C |
T3 | 200°C |
T4 | 135°C |
T5 | 100°C |
T6 | 85°C |
Trong nhiều ứng dụng công nghiệp, cấp T4 được sử dụng khá phổ biến vì phù hợp với nhiều loại khí và hơi dễ cháy.
Xác Định Thông Số Truyền Động
Ngoài tiêu chuẩn phòng nổ, kỹ sư cần xác định các thông số cơ bản như:
Công suất motor: kW hoặc HP.
Tốc độ quay: 2P, 4P, 6P, 8P.
Điện áp: 1 pha hoặc 3 pha.
Tần số: 50Hz hoặc 60Hz.
Kiểu lắp: chân đế B3, mặt bích B5, B14.
Cấp bảo vệ IP.
Cấp cách điện.
Điều kiện tải thực tế.
Có dùng biến tần hay không.
Lưu Ý Khi Dùng Động Cơ Phòng Nổ Với Biến Tần
Nếu hệ thống sử dụng biến tần công nghiệp để điều khiển tốc độ động cơ phòng nổ, cần đặc biệt chú ý đến nhiệt độ motor.
Khi motor chạy ở tần số thấp, quạt làm mát gắn trục có thể không đủ khả năng tản nhiệt. Điều này khiến nhiệt độ bề mặt tăng cao và có thể vượt cấp nhiệt độ cho phép.
Trong trường hợp này, nên lựa chọn:
Động cơ phòng nổ chuyên dùng cho biến tần.
Quạt cưỡng bức độc lập.
Cảm biến nhiệt PTC hoặc PT100.
Cài đặt bảo vệ quá nhiệt trên biến tần.
Kiểm tra thông số tải và dải tốc độ vận hành.
Sử dụng cáp, gland và phụ kiện đạt chuẩn phòng nổ.
Các Lỗi Thường Gặp Và Cách Khắc Phục
Động Cơ Bị Quá Nhiệt
Nguyên nhân thường gặp là quá tải, bụi bám trên cánh quạt, điện áp không ổn định hoặc motor chạy tốc độ thấp bằng biến tần trong thời gian dài.
Cách xử lý là kiểm tra tải cơ khí, vệ sinh hệ thống làm mát, đo dòng điện vận hành và kiểm tra lại thông số cài đặt trên biến tần.
Động Cơ Rung Hoặc Ồn Bất Thường
Nguyên nhân có thể do vòng bi mòn, lệch tâm trục, mất cân bằng tải hoặc lắp đặt sai khớp nối.
Cần kiểm tra độ rung, độ đồng tâm trục, tình trạng vòng bi và siết chặt lại các điểm lắp đặt.
Hộp Đấu Dây Bị Ẩm Hoặc Hư Hỏng
Nước, hơi ẩm hoặc bụi có thể lọt vào hộp đấu dây nếu cable gland lỏng, gioăng hư hoặc nắp hộp cực không được siết đúng lực.
Khi bảo trì, cần kiểm tra gioăng, gland, đầu cos, terminal và độ kín của hộp cực.
Các Yếu Tố Ảnh Hưởng Đến Giá Động Cơ Phòng Nổ
Giá động cơ phòng nổ phụ thuộc vào nhiều yếu tố kỹ thuật, không chỉ dựa trên công suất.
Các yếu tố chính bao gồm:
Cấp bảo vệ: Ex d thường có giá cao hơn Ex e hoặc Ex ec.
Nhóm khí: IIC thường đắt hơn IIB và IIA.
Công suất motor: công suất càng lớn giá càng cao.
Tốc độ motor: motor 6 cực hoặc 8 cực thường có giá cao hơn loại 2 cực, 4 cực.
Tiêu chuẩn chứng nhận: ATEX, IECEx, CQ, CO, test report.
Thương hiệu và xuất xứ.
Kiểu lắp đặt và phụ kiện đi kèm.
Yêu cầu dùng với biến tần, cảm biến nhiệt hoặc quạt cưỡng bức.
Để báo giá chính xác, cần cung cấp đầy đủ thông tin về công suất, điện áp, tốc độ, Zone, nhóm khí, cấp nhiệt độ, kiểu lắp và môi trường vận hành thực tế.
Mua Động Cơ Phòng Nổ Ở Đâu Uy Tín?
Khi chọn nhà cung cấp động cơ phòng nổ, doanh nghiệp không nên chỉ so sánh giá. Đây là thiết bị liên quan trực tiếp đến an toàn nhà máy, vì vậy cần ưu tiên đơn vị có năng lực kỹ thuật và cung cấp đầy đủ chứng từ.
MDRIVE TECH cung cấp giải pháp truyền động và tự động hóa công nghiệp cho nhiều ứng dụng nhà máy tại Việt Nam. Chúng tôi hỗ trợ tư vấn lựa chọn động cơ phòng nổ theo từng môi trường làm việc, bao gồm Zone, nhóm khí, cấp nhiệt độ, công suất, tốc độ và kiểu lắp đặt.
MDRIVE TECH hỗ trợ:
Tư vấn chọn motor phòng nổ theo yêu cầu kỹ thuật.
Cung cấp động cơ điện, động cơ giảm tốc, hộp giảm tốc và biến tần công nghiệp.
Hỗ trợ chứng từ CO, CQ, catalogue và tài liệu kỹ thuật khi có yêu cầu.
Tư vấn giải pháp truyền động phù hợp cho bơm, quạt, máy khuấy, băng tải và dây chuyền sản xuất.
Liên hệ MDRIVE TECH để được tư vấn động cơ phòng nổ phù hợp với môi trường vận hành thực tế của nhà máy.
Hotline: 0868 789 647
Email: [email protected]
FAQ – Câu Hỏi Thường Gặp Về Động Cơ Phòng Nổ
Động cơ phòng nổ có giống động cơ chống nước IP65 không?
Không giống nhau. IP65 chỉ thể hiện khả năng chống bụi và chống nước từ bên ngoài xâm nhập vào motor. Trong khi đó, tiêu chuẩn phòng nổ như Ex d, Ex e hoặc Ex ec liên quan đến khả năng làm việc an toàn trong môi trường có khí, hơi hoặc bụi dễ cháy.
Có thể dùng động cơ thường trong Zone 2 không?
Không nên sử dụng động cơ điện tiêu chuẩn trong khu vực nguy hiểm. Ngay cả Zone 2 cũng cần lựa chọn motor có cấp bảo vệ phù hợp như Ex nA, Ex ec hoặc các chuẩn tương đương theo yêu cầu dự án.
Động cơ phòng nổ có dùng được với biến tần không?
Có, nhưng cần chọn loại motor phù hợp với biến tần. Trong nhiều trường hợp, cần thêm quạt cưỡng bức, cảm biến nhiệt và cài đặt bảo vệ quá nhiệt để đảm bảo nhiệt độ bề mặt không vượt cấp T-Class cho phép.
Khi nào cần dùng motor phòng nổ bụi?
Motor phòng nổ bụi thường được dùng trong các khu vực có bụi dễ cháy như bụi gỗ, bụi than, bụi cám, bụi bột, bụi ngũ cốc hoặc các hệ thống silo, máy nghiền, băng tải và hút bụi công nghiệp.
Cần cung cấp thông tin gì để chọn đúng động cơ phòng nổ?
Cần cung cấp công suất, tốc độ, điện áp, kiểu lắp, khu vực Zone, nhóm khí hoặc bụi, cấp nhiệt độ, điều kiện môi trường, tải vận hành và yêu cầu có dùng biến tần hay không.
