MDriveTech cung cấp DSK Power Roller DP50A/60A cho băng tải con lăn tự động

MDriveTech cung cấp DSK Power Roller DP50A/60A cho các hệ thống băng tải con lăn tự động, băng tải thùng carton, ZPA Conveyor, logistics conveyor, kho tự động, hệ thống phân loại hàng, dây chuyền đóng gói và các cụm máy cần truyền động gọn, êm, dễ điều khiển.

DSK Power Roller còn được gọi là DPR. Đây là dòng con lăn truyền động BLDC tích hợp hộp giảm tốc, tên tiếng Anh thường gặp là Motorized Drive Roller hoặc DC Brushless Gear Reduction Motor Drive Roller.

Với thiết kế motor BLDC, gearbox và cảm biến nằm bên trong thân roller, DSK Power Roller giúp hệ thống băng tải gọn hơn, vận hành êm hơn và dễ chia zone điều khiển. Sản phẩm phù hợp cho Roller Conveyor, Box Conveyor, Zero Pressure Accumulation Conveyor và các hệ thống băng tải tự động cần điều khiển tốc độ linh hoạt.

DSK Power Roller là gì?

DSK Power Roller là con lăn chủ động có motor tích hợp bên trong. Khi lắp vào băng tải con lăn, Power Roller có thể kéo các con lăn bị động hoặc truyền động cho từng vùng băng tải riêng biệt.

Có thể hiểu đơn giản:

• Power Roller: con lăn có motor tích hợp bên trong.

• Idler Roller: con lăn bị động, không có motor.

• Drive Card: card điều khiển dùng để cấp nguồn và điều khiển Power Roller.

• Roller Conveyor: băng tải con lăn.

• ZPA Conveyor: băng tải tích lũy không áp lực.

Với thiết kế này, DSK Power Roller rất phù hợp cho hệ thống băng tải cần chia zone, chạy dừng theo cảm biến, vận hành êm và hạn chế chi tiết truyền động bên ngoài.

DSK Power Roller dùng cho băng tải con lăn tự động như thế nào?

Trong hệ thống băng tải con lăn tự động, DSK Power Roller đóng vai trò là con lăn truyền động chủ động. Thay vì dùng motor giảm tốc gắn ngoài để kéo toàn bộ cụm băng tải, Power Roller có thể truyền động trực tiếp cho từng vùng conveyor hoặc kéo các con lăn bị động thông qua Poly-V, O-belt, Sprocket hoặc Synchronous Wheel.

Cách bố trí này rất phù hợp với băng tải thùng carton, băng tải tích lũy ZPA Conveyor, logistics conveyor, kho tự động và hệ thống phân loại hàng. Mỗi vùng băng tải có thể được điều khiển riêng bằng Drive Card, cảm biến và PLC, giúp hàng hóa di chuyển ổn định hơn và hạn chế va chạm giữa các kiện hàng.

Vì sao nên dùng con lăn truyền động BLDC?

Ở các hệ thống băng tải truyền thống, motor giảm tốc thường được đặt bên ngoài khung băng tải để kéo xích, puly hoặc trục trung gian. Cách này vẫn phổ biến, nhưng khi hệ thống có nhiều vùng điều khiển hoặc yêu cầu thiết kế gọn, việc dùng motor ngoài có thể làm băng tải cồng kềnh và khó bảo trì hơn.

DSK Power Roller giải quyết vấn đề này bằng cách tích hợp motor và hộp giảm tốc vào trong con lăn. Băng tải nhờ đó gọn hơn, ít bộ truyền hở hơn và dễ thiết kế theo từng zone.

Các ưu điểm nổi bật gồm:

• Thiết kế băng tải gọn và đẹp hơn.

• Giảm motor ngoài, xích, nhông và trục trung gian.

• Vận hành êm hơn, giảm tiếng ồn cơ khí.

• Dễ chia zone điều khiển.

• Phù hợp với cảm biến, PLC và hệ thống tự động.

• Tăng an toàn vì giảm các bộ truyền động hở.

• Bảo trì thuận tiện hơn trong các hệ thống nhiều cụm băng tải.

Với kho tự động, dây chuyền logistics, băng tải thùng carton, hệ thống phân loại hàng và băng tải tích lũy, Power Roller là lựa chọn rất đáng xem xét.

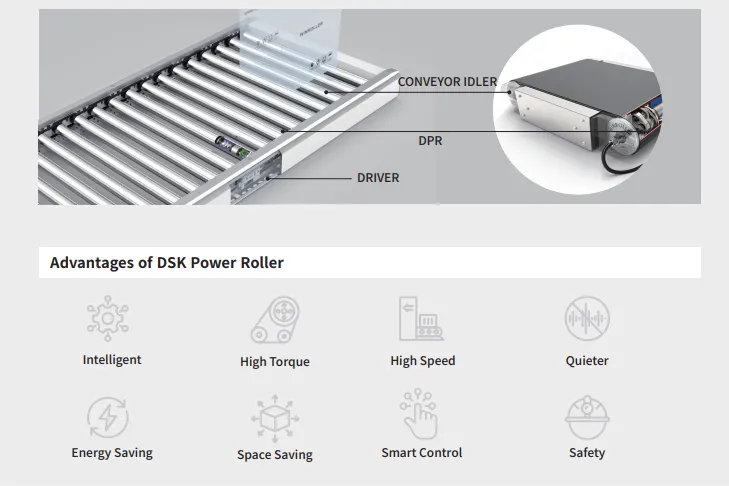

Ứng dụng DSK Power Roller trong hệ thống băng tải con lăn tự động

Điểm nổi bật của DSK Power Roller DP50A/60A

DSK Power Roller DP50A/60A được thiết kế cho các hệ thống vận chuyển tự động cần tốc độ ổn định, điều khiển linh hoạt và vận hành êm.

Một số điểm đáng chú ý:

• Tích hợp motor BLDC, hộp giảm tốc và cảm biến trong thân con lăn.

• Có hai dòng đường kính: DP50A và DP60A.

• Sử dụng điện áp DC24V hoặc DC48V.

• Có các mức công suất 40W, 50W, 80W và 100W.

• Hỗ trợ điều chỉnh tốc độ.

• Dải tốc độ rộng, phù hợp nhiều yêu cầu vận chuyển.

• Có thể dùng cho Roller Conveyor, Belt Conveyor, Box Conveyor và ZPA Conveyor.

• Hỗ trợ Drive Card PMS-100, PMS-200 và PMS-400.

• Có nhiều kiểu truyền động như Poly-V, O-belt, Synchronous Wheel và Sprocket.

• Có thể chọn bề mặt roller theo nhu cầu như phủ cao su, phủ PVC mềm hoặc xử lý nhám.

Công suất 40W, 50W, 80W và 100W cần hiểu thế nào?

Dòng tiêu chuẩn có:

• S1 rating: 40W

• S2 rating: 50W

Dòng công suất cao hơn có:

• S1 rating: 80W

• S2 rating: 100W

Trong đó, S1 là chế độ làm việc liên tục. Có thể hiểu là roller chạy ổn định trong thời gian dài, phù hợp với các hệ thống vận chuyển liên tục như belt conveyor, roller conveyor chạy đều hoặc các line cần hoạt động lâu.

S2 là chế độ làm việc ngắn hạn hoặc gián đoạn. Chế độ này phù hợp với các hệ thống chạy/dừng theo chu kỳ, ví dụ box conveyor, ZPA conveyor, băng tải phân vùng hoặc các đoạn băng tải chỉ chạy khi có hàng đi qua.

Nếu băng tải chạy liên tục, nên ưu tiên kiểm tra theo S1 rating. Nếu băng tải chạy theo zone, chỉ chạy khi có hàng, có thể xem xét theo S2 rating, nhưng vẫn cần kiểm tra tải thực tế và tần suất vận hành.

DP50A và DP60A khác nhau thế nào?

DSK Power Roller có hai dòng chính là DP50A và DP60A. Điểm khác nhau dễ nhận biết nhất là đường kính con lăn.

DP50A là dòng con lăn đường kính Ø50mm. Dòng này phù hợp với băng tải con lăn nhỏ gọn, thùng carton, kiện hàng nhẹ, dây chuyền đóng gói, khu vực phân loại hàng hoặc các cụm băng tải tải nhẹ đến trung bình.

DP60A là dòng con lăn đường kính Ø60mm. Dòng này phù hợp hơn khi hệ thống cần con lăn lớn hơn, kết cấu chắc hơn hoặc cần khả năng truyền động tốt hơn.

Khi chọn DP50A hay DP60A, không nên chỉ nhìn đường kính. Cần kiểm tra thêm tải thực tế, tốc độ tuyến tính, chiều dài con lăn, kiểu truyền động, vật liệu roller, số lượng con lăn bị động kéo theo và phương án điều khiển.

Điện áp DC24V và DC48V

DSK Power Roller DP50A/60A có hai lựa chọn điện áp:

• DC24V

• DC48V

Hai mức điện áp này phù hợp với các hệ thống băng tải tự động, dễ tích hợp với bộ điều khiển, cảm biến và tủ điện điều khiển trong nhà máy.

Dải tốc độ của DSK Power Roller

DSK Power Roller có nhiều mức tốc độ để phù hợp với từng loại băng tải và năng suất dây chuyền.

Với DP50A, các mức tốc độ tuyến tính thường gặp gồm:

• 10 m/min.

• 14 m/min.

• 22 m/min.

• 26 m/min.

• 36 m/min.

• 51 m/min.

• 60 m/min.

• 83 m/min.

• 120 m/min.

Với DP60A, các mức tốc độ tuyến tính thường gặp gồm:

• 12 m/min.

• 16 m/min.

• 26 m/min.

• 30 m/min.

• 43 m/min.

• 61 m/min.

• 72 m/min.

• 100 m/min.

• 144 m/min.

Ngoài tốc độ định mức, Power Roller còn có thể điều chỉnh tốc độ theo dải phù hợp của từng model. Với thùng carton hoặc kiện hàng dễ lệch, tốc độ quá cao có thể làm hàng bị xô, va chạm hoặc dừng không đúng vị trí. Với hệ thống logistics, tốc độ cần đồng bộ tốt với cảm biến và khu vực phân loại.

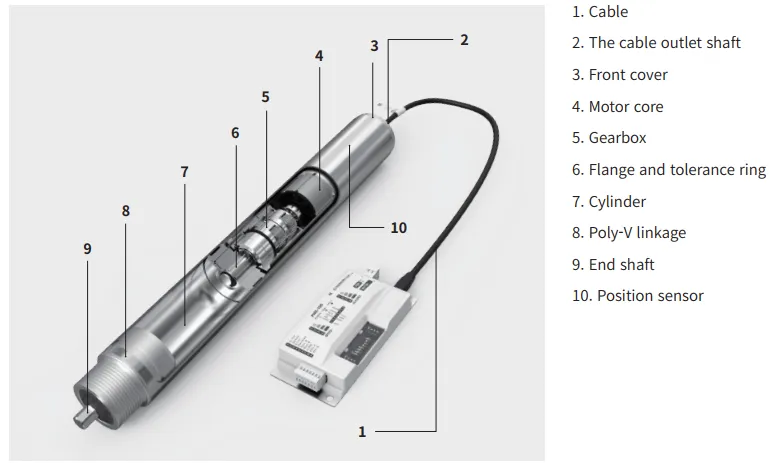

Cấu tạo của DSK Power Roller

DSK Power Roller có cấu tạo gọn nhưng bên trong tích hợp nhiều thành phần quan trọng. Các bộ phận chính gồm:

Điểm đáng chú ý là motor, hộp giảm tốc và cảm biến đều nằm trong thân con lăn. Điều này giúp băng tải không cần dùng motor và hộp số lớn bên ngoài, từ đó giảm không gian lắp đặt và giúp hệ thống gọn hơn.

Khả năng điều khiển của DSK Power Roller

DSK Power Roller dùng motor BLDC kết hợp Drive Card để điều khiển tốc độ, chiều quay và trạng thái vận hành. Đây là lợi thế lớn với các hệ thống băng tải cần chạy dừng liên tục hoặc điều khiển từng vùng riêng biệt.

Một số ưu điểm điều khiển:

• High Torque: hỗ trợ moment tốt khi kéo tải.

• More Precise Control: điều khiển chính xác hơn.

• Infinitely Adjustable Speed: có thể điều chỉnh tốc độ linh hoạt.

• Protection Mechanism: hỗ trợ các chức năng bảo vệ như quá áp, thấp áp, quá dòng, quá nhiệt.

• Constant Speed Operation: duy trì tốc độ ổn định.

• Fast Dynamic Response: phản hồi nhanh khi thay đổi trạng thái vận hành.

• Smoother Motor Commutation: vận hành mượt hơn khi đổi trạng thái.

• Strong Adaptability: phù hợp nhiều yêu cầu conveyor khác nhau.

• Anti-static: hỗ trợ chống tĩnh điện.

• Longer Life: tối ưu điều khiển giúp tăng độ bền vận hành.

Nhờ các đặc điểm này, DSK Power Roller phù hợp với hệ thống băng tải cần độ ổn định cao, vận hành êm và dễ kết nối với hệ thống tự động hóa.

Drive Card PMS-100, PMS-200 và PMS-400

DSK Power Roller sử dụng Drive Card để cấp nguồn và điều khiển con lăn. Tùy model, Drive Card có thể hỗ trợ nhiều kiểu điều khiển như IO, RS485, multi-speed, PNP/NPN, open loop, close loop, brake mode và fault output.

Một số khác biệt cơ bản:

• PMS-100: phù hợp kiểu điều khiển one drag one.

• PMS-200: phù hợp kiểu one drag two.

• PMS-400: phù hợp kiểu one drag four và các hệ thống cần điều khiển nhiều roller hơn.

Khi chọn Drive Card, cần xác định số lượng Power Roller cần điều khiển, kiểu tín hiệu từ PLC, cảm biến sử dụng, yêu cầu truyền thông, yêu cầu brake và cách chia zone của băng tải.

Các kiểu truyền động của DSK Power Roller

DSK Power Roller có nhiều kiểu truyền động để phù hợp với từng loại băng tải.

Straight Roller

Straight Roller là dạng con lăn thẳng, dùng cho các cụm truyền động cơ bản hoặc những vị trí không cần bánh truyền động đặc biệt.

Poly-V Wheel

Poly-V Wheel dùng dây đai Poly-V để kéo các con lăn bị động. Đây là kiểu phổ biến trong băng tải con lăn hiện đại vì thiết kế gọn, truyền động êm và phù hợp với nhiều ứng dụng vận chuyển thùng carton.

Synchronous Wheel

Synchronous Wheel dùng dây đai đồng bộ. Kiểu này giúp hạn chế trượt, phù hợp với các hệ thống cần truyền động ổn định và đồng bộ hơn.

Pressure O Groove và O Wheel

Pressure O Groove và O Wheel dùng O-belt để truyền động. Kiểu này phù hợp với tải nhẹ, vận hành êm và thường dùng cho băng tải thùng carton hoặc hàng hóa nhẹ.

Sprocket

Sprocket dùng truyền động xích, phù hợp hơn với các ứng dụng cần lực kéo tốt hơn hoặc tải cao hơn so với O-belt. Khi dùng Sprocket, cần kiểm tra tải thực tế, vị trí bố trí Power Roller và độ căng xích.

Taper Sleeve

Taper Sleeve dùng cho các đoạn băng tải cong. Kiểu này giúp hàng hóa di chuyển theo đường cong ổn định hơn, phù hợp với các layout conveyor cần đổi hướng.

Xử lý bề mặt roller

Tùy loại hàng hóa và yêu cầu vận chuyển, bề mặt roller có thể được xử lý để tăng ma sát, giảm trượt, giảm tiếng ồn hoặc bảo vệ đáy hàng.

Rubber Covered Tube Surface

Bề mặt phủ cao su giúp tăng ma sát giữa hàng hóa và con lăn. Kiểu này phù hợp khi cần hạn chế trượt, đặc biệt ở các vị trí có độ nghiêng nhẹ hoặc cần kiểm soát hàng tốt hơn.

Surface Cover Soft PVC

Bề mặt phủ PVC mềm có tác dụng tăng ma sát, bảo vệ đáy thùng hoặc đáy kiện hàng, đồng thời giúp giảm tiếng ồn và rung khi vận chuyển.

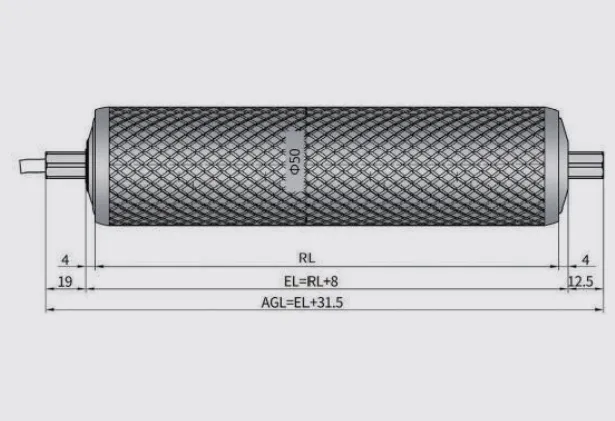

Knurling Tube Surface

Knurling là dạng xử lý vân nhám trên bề mặt ống roller. Cách này giúp tăng độ bám giữa hàng hóa và con lăn, phù hợp với một số ứng dụng cần ma sát tốt hơn nhưng không muốn dùng lớp phủ cao su hoặc PVC.

Ứng dụng của DSK Power Roller DP50A/60A

DSK Power Roller DP50A/60A phù hợp với nhiều hệ thống băng tải tự động, đặc biệt là các hệ thống cần thiết kế gọn, vận hành êm và dễ điều khiển.

Các ứng dụng phổ biến gồm:

• Băng tải con lăn.

• Băng tải thùng carton.

• Băng tải tích lũy không áp lực.

• ZPA Conveyor.

• Belt Conveyor nhỏ.

• Conveyor trong kho tự động.

• Hệ thống logistics.

• Hệ thống phân loại hàng.

• Dây chuyền đóng gói.

• Dây chuyền lắp ráp điện tử.

• Băng tải ngành thực phẩm.

• Băng tải ngành dược phẩm.

• Hệ thống bưu chính.

• Băng tải sân bay.

• Hệ thống phân phối hàng hóa.

DSK Power Roller đặc biệt phù hợp với các dây chuyền có nhiều zone, cần chạy dừng theo cảm biến hoặc cần điều khiển từng đoạn conveyor độc lập.

ZPA Conveyor là gì?

ZPA Conveyor là viết tắt của Zero Pressure Accumulation Conveyor, có thể hiểu là băng tải tích lũy không áp lực. Đây là dạng băng tải được chia thành nhiều zone, mỗi zone có thể chạy hoặc dừng riêng để giữ khoảng cách giữa các kiện hàng.

Trong hệ thống ZPA, hàng hóa không bị dồn ép mạnh vào nhau. Điều này giúp giảm va chạm, hạn chế hư hỏng sản phẩm và giúp dây chuyền vận hành ổn định hơn.

DSK Power Roller phù hợp với ZPA Conveyor vì có thể kết hợp với Drive Card, cảm biến và PLC để điều khiển từng zone. Đây là giải pháp phù hợp cho logistics, kho tự động, đóng gói, phân loại hàng và vận chuyển thùng carton.

Cách chọn DSK Power Roller DP50A/60A

Khi chọn DSK Power Roller, cần xác định đầy đủ thông số của hệ thống. Không nên chọn chỉ theo đường kính hoặc công suất.

Các thông tin cần kiểm tra gồm:

• Loại conveyor: Roller Conveyor, Belt Conveyor, Box Conveyor hay ZPA Conveyor.

• Đường kính roller: Ø50mm hoặc Ø60mm.

• Công suất: 40W, 50W, 80W hoặc 100W.

• Chế độ làm việc: S1 chạy liên tục hay S2 chạy gián đoạn.

• Điện áp: DC24V hoặc DC48V.

• Tốc độ tuyến tính yêu cầu.

• Chiều dài roller.

• Vật liệu cylinder.

• Kiểu truyền động: Poly-V, O-belt, Synchronous Wheel, Sprocket hoặc Taper Sleeve.

• Tải trọng hàng hóa.

• Kích thước hàng hóa.

• Số lượng idler roller kéo theo.

• Có cần điều chỉnh tốc độ hay không.

• Kiểu điều khiển: IO, RS485, Ethernet hoặc tín hiệu khác.

• Tần suất chạy dừng.

• Môi trường làm việc.

• Có yêu cầu brake, chống nước hoặc spring shaft không.

Thông tin càng đầy đủ thì việc chọn Power Roller càng chính xác, hạn chế thiếu lực kéo, sai tốc độ hoặc không phù hợp với hệ thống điều khiển.

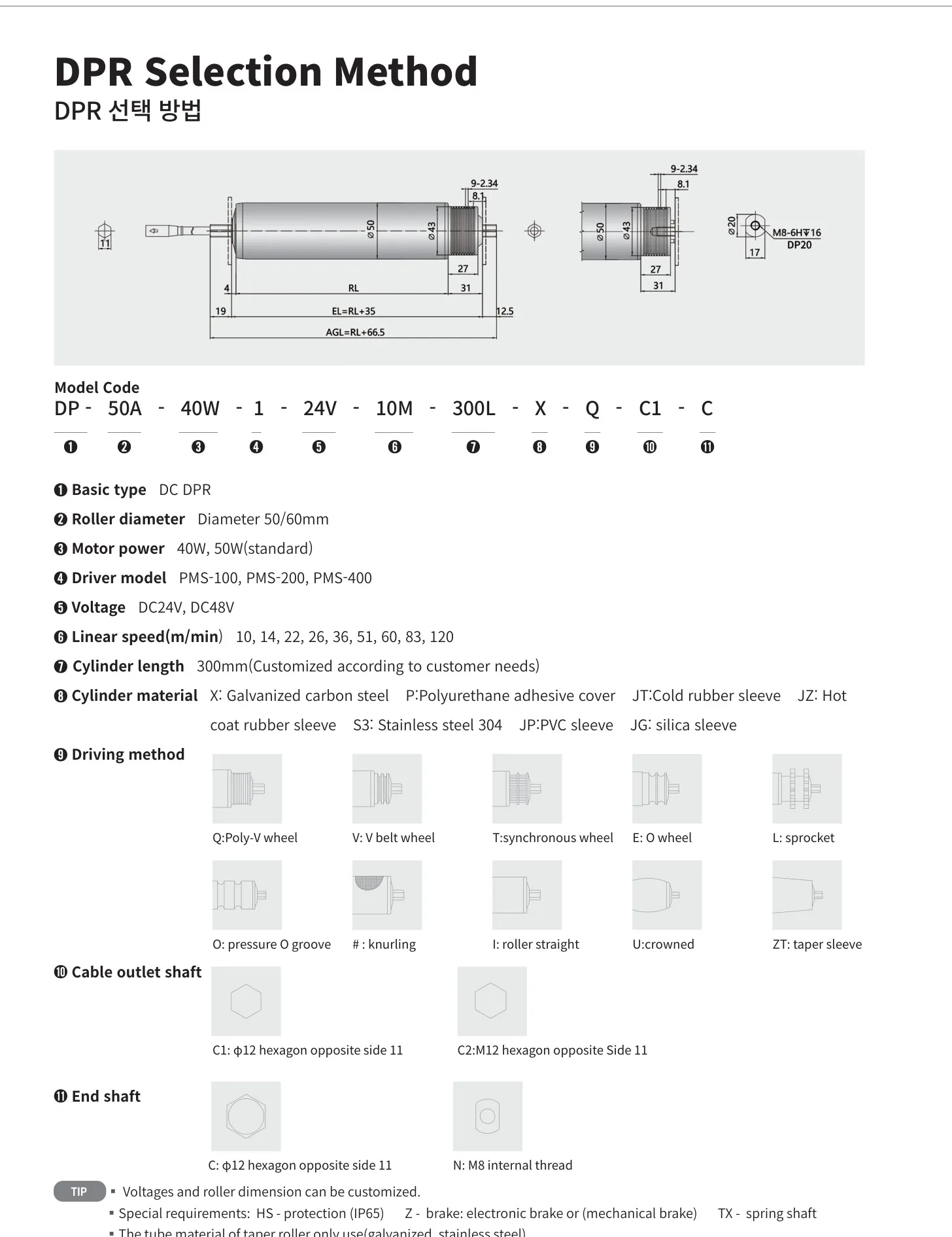

Cách đọc model DSK Power Roller

Ví dụ model:

DP-50A-40W-1-24V-10M-300L-X-Q-C1-C

Có thể hiểu như sau:

• DP: dòng DC DPR.

• 50A: đường kính roller Ø50mm.

• 40W: công suất motor.

• 1: mã Drive Card.

• 24V: điện áp DC24V.

• 10M: tốc độ tuyến tính 10 m/min.

• 300L: chiều dài cylinder 300mm.

• X: vật liệu cylinder.

• Q: kiểu truyền động Poly-V Wheel.

• C1: kiểu cable outlet shaft.

• C: kiểu end shaft.

Khi đặt hàng hoặc thay thế, cần đọc đúng model để tránh nhầm đường kính, công suất, tốc độ, điện áp, chiều dài roller hoặc kiểu truyền động.

Khi nào nên dùng DSK Power Roller?

Nên xem xét DSK Power Roller trong các trường hợp:

• Cần thiết kế băng tải gọn.

• Muốn giảm motor ngoài và bộ truyền xích.

• Cần băng tải vận hành êm.

• Cần điều khiển từng zone conveyor.

• Cần tích hợp cảm biến và PLC.

• Hệ thống có nhiều điểm chạy dừng.

• Cần conveyor an toàn và thẩm mỹ hơn.

• Dùng cho thùng carton, kiện hàng nhẹ hoặc hàng đóng gói.

• Cần giải pháp cho ZPA Conveyor.

• Muốn giảm thời gian bảo trì cơ khí.

Với các ứng dụng tải nặng hoặc hàng hóa có ma sát lớn, cần kiểm tra kỹ lực kéo, kiểu truyền động, số lượng idler roller và tải thực tế trước khi chọn.

Lưu ý kỹ thuật khi dùng DSK Power Roller

Để hệ thống vận hành ổn định, cần chú ý:

• Chọn đúng công suất theo tải thực tế và chế độ S1/S2.

• Chọn đúng tốc độ tuyến tính theo yêu cầu dây chuyền.

• Không chọn O-belt nếu tải vượt khả năng truyền động.

• Với tải cao hơn, nên xem xét Poly-V hoặc Sprocket tùy thiết kế.

• Kiểm tra số lượng idler roller mà một Power Roller cần kéo.

• Chọn đúng Drive Card theo số lượng roller và kiểu điều khiển.

• Kiểm tra nguồn cấp DC24V/DC48V đủ công suất.

• Cần dự phòng công suất nguồn phù hợp cho hệ thống.

• Với môi trường ẩm hoặc có nước, cần kiểm tra option bảo vệ.

• Với hệ thống cần dừng nhanh hoặc giữ vị trí, cần kiểm tra option brake.

Không nên thay thế Power Roller chỉ theo đường kính bên ngoài. Cần kiểm tra đầy đủ model, chiều dài, tốc độ, công suất, điện áp, kiểu trục, kiểu truyền động và Drive Card đi kèm.

MDriveTech hỗ trợ tư vấn DSK Power Roller

MDriveTech hỗ trợ tư vấn và cung cấp DSK Power Roller DP50A/60A cho băng tải con lăn, băng tải thùng carton, ZPA Conveyor, logistics conveyor, kho tự động và dây chuyền sản xuất tự động.

Khi khách hàng cần chọn mới hoặc thay thế con lăn truyền động cũ, MDriveTech hỗ trợ kiểm tra:

• Tải thực tế.

• Tốc độ conveyor.

• Đường kính roller.

• Chiều dài roller.

• Kiểu truyền động.

• Điện áp và Drive Card.

• Kiểu điều khiển.

• Môi trường làm việc.

• Yêu cầu kết nối PLC hoặc cảm biến.

• Bản vẽ hoặc model cũ nếu là thay thế.

Việc chọn đúng DSK Power Roller ngay từ đầu giúp hệ thống băng tải vận hành ổn định hơn, giảm tiếng ồn, tiết kiệm không gian và thuận lợi hơn trong quá trình bảo trì.

📞 Hotline: 0868 789 647
📧 Email: [email protected]

Kết luận

DSK Power Roller DP50A/60A là giải pháp con lăn truyền động BLDC phù hợp cho băng tải con lăn tự động, băng tải thùng carton, ZPA Conveyor, logistics conveyor, kho tự động và hệ thống phân loại hàng.

Với các tùy chọn DP50A, DP60A, điện áp DC24V/DC48V, công suất 40W/50W/80W/100W và Drive Card PMS-100/PMS-200/PMS-400, sản phẩm giúp hệ thống băng tải vận hành gọn hơn, êm hơn và dễ điều khiển theo từng zone.

MDriveTech hỗ trợ tư vấn lựa chọn DSK Power Roller theo tải thực tế, tốc độ tuyến tính, chiều dài roller, kiểu truyền động, Drive Card và yêu cầu điều khiển của từng hệ thống.

Câu hỏi thường gặp

DSK Power Roller là gì?

DSK Power Roller là con lăn truyền động BLDC tích hợp motor DC không chổi than, hộp giảm tốc và cảm biến bên trong ống roller, dùng cho các hệ thống băng tải tự động.

DSK Power Roller có phải là Motorized Drive Roller không?

Có. DSK Power Roller là dạng Motorized Drive Roller, tức con lăn truyền động có motor tích hợp bên trong. Sản phẩm dùng motor BLDC, hộp giảm tốc và cảm biến trong thân roller.

DSK Power Roller DP50A và DP60A khác nhau gì?

DP50A là dòng Power Roller đường kính Ø50mm, còn DP60A là dòng đường kính Ø60mm. Khi chọn cần kiểm tra thêm tải, tốc độ, chiều dài roller và kiểu truyền động.

Công suất 40W, 50W, 80W và 100W khác nhau thế nào?

Dòng tiêu chuẩn có 40W ở chế độ S1 và 50W ở chế độ S2. Dòng công suất cao có 80W ở chế độ S1 và 100W ở chế độ S2. S1 phù hợp chạy liên tục, còn S2 phù hợp chạy gián đoạn theo chu kỳ.

DSK Power Roller dùng điện áp bao nhiêu?

DSK Power Roller hỗ trợ điện áp DC24V và DC48V tùy cấu hình.

DSK Power Roller dùng cho băng tải thùng carton được không?

Có. DSK Power Roller phù hợp cho băng tải thùng carton, Box Conveyor, Roller Conveyor và các hệ thống phân loại hàng cần vận hành êm, chia zone và điều khiển tốc độ linh hoạt.

DSK Power Roller có dùng cho ZPA Conveyor được không?

Có. DSK Power Roller rất phù hợp cho ZPA Conveyor vì có thể điều khiển từng zone băng tải, giúp tích lũy hàng hóa mà không tạo áp lực lớn giữa các kiện hàng.

Khi chọn DSK Power Roller cần thông tin gì?

Cần cung cấp loại conveyor, tải trọng, tốc độ tuyến tính, đường kính roller, chiều dài roller, điện áp, công suất, chế độ làm việc S1/S2, kiểu truyền động, Drive Card, kiểu điều khiển và môi trường làm việc.
