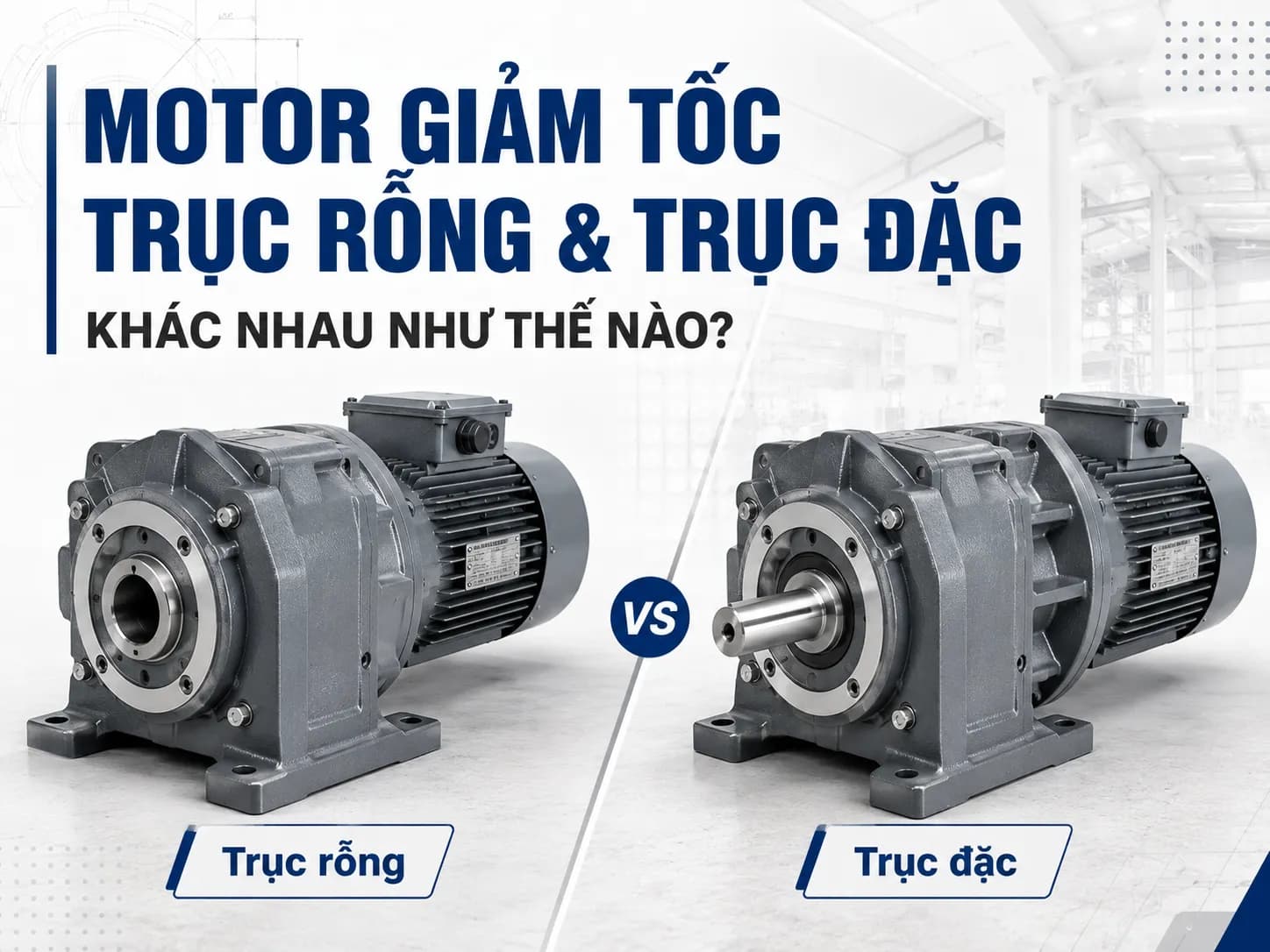

Motor Giảm Tốc Trục Rỗng Và Trục Đặc Khác Nhau Như Thế Nào?

Motor Giảm Tốc Trục Rỗng Và Trục Đặc Khác Nhau Như Thế Nào?

Khi chọn motor giảm tốc cho băng tải, máy khuấy, vít tải, máy đóng gói hoặc các hệ thống truyền động công nghiệp, ngoài công suất, tốc độ đầu ra và tỷ số truyền, kiểu trục đầu ra cũng là yếu tố rất quan trọng. Trong đó, hai kiểu thường gặp nhất là motor giảm tốc trục rỗng và motor giảm tốc trục đặc.

Nhiều trường hợp chọn đúng công suất nhưng sai kiểu trục vẫn gây khó khăn khi lắp đặt, phải gia công thêm khớp nối, thay đổi kết cấu máy hoặc làm tăng chi phí lắp ráp. Vì vậy, cần hiểu rõ sự khác nhau giữa trục rỗng và trục đặc để chọn đúng ngay từ đầu.

Motor giảm tốc trục rỗng là gì?

Motor giảm tốc trục rỗng là loại motor giảm tốc có đầu ra dạng lỗ rỗng. Thay vì đưa ra một trục đặc bên ngoài, hộp giảm tốc được thiết kế để trục máy hoặc trục tải có thể lắp xuyên vào bên trong trục rỗng của hộp số.

Kiểu thiết kế này thường được gọi là hollow shaft gear motor. Trục rỗng thường dùng trong các hệ thống cần lắp gọn, truyền động trực tiếp và hạn chế số lượng chi tiết trung gian.

Trong thực tế, motor giảm tốc trục rỗng thường xuất hiện ở:

• Băng tải công nghiệp

• Máy đóng gói

• Máy cấp liệu

• Máy khuấy nhỏ và vừa

• Hệ thống truyền động lắp trực tiếp vào trục máy

• Các cụm máy cần tiết kiệm không gian lắp đặt

Điểm mạnh của trục rỗng là có thể lắp trực tiếp vào trục tải, giúp hệ thống gọn hơn và giảm bớt các chi tiết như khớp nối, puly hoặc nhông xích trong một số trường hợp.

Motor giảm tốc trục đặc là gì?

Motor giảm tốc trục đặc là loại motor giảm tốc có đầu ra là một trục đặc nhô ra bên ngoài hộp giảm tốc. Đây là kiểu rất phổ biến trong các hệ thống truyền động công nghiệp.

Kiểu này thường được gọi là solid shaft gear motor. Khi sử dụng trục đặc, người dùng có thể kết nối motor giảm tốc với tải thông qua khớp nối, nhông xích, puly, bánh răng hoặc các cơ cấu truyền động trung gian khác.

Motor giảm tốc trục đặc thường dùng trong:

• Băng tải

• Máy khuấy

• Vít tải

• Máy nghiền

• Máy trộn

• Máy cuốn

• Hệ thống truyền động qua khớp nối

• Hệ thống cần thay đổi tỷ số truyền phụ bằng nhông xích hoặc puly

Ưu điểm của trục đặc là linh hoạt, dễ kết nối với nhiều kiểu cơ cấu khác nhau và phù hợp với nhiều thiết kế máy.

Khác nhau giữa motor giảm tốc trục rỗng và trục đặc

Sự khác nhau lớn nhất nằm ở cách lắp đặt và cách truyền lực ra tải.

Với trục rỗng, motor giảm tốc thường được lắp trực tiếp vào trục của máy. Thiết kế này giúp cụm truyền động gọn hơn, giảm chiều dài lắp đặt và hạn chế một số chi tiết trung gian.

Với trục đặc, motor giảm tốc sẽ truyền lực ra ngoài thông qua một trục đầu ra. Từ trục này, người dùng có thể kết nối với tải bằng khớp nối, nhông xích, puly hoặc các bộ truyền khác.

Có thể hiểu đơn giản:

• Trục rỗng: lắp trực tiếp vào trục máy, gọn, tiết kiệm không gian.

• Trục đặc: đưa trục ra ngoài, dễ kết nối với nhiều cơ cấu truyền động.

Ưu điểm của motor giảm tốc trục rỗng

Motor giảm tốc trục rỗng có nhiều ưu điểm trong các hệ thống cần thiết kế gọn.

Thứ nhất, kiểu trục rỗng giúp giảm chiều dài tổng thể của cụm truyền động. Vì hộp giảm tốc có thể lắp trực tiếp vào trục tải, hệ thống không cần thêm khớp nối dài hoặc bộ truyền phụ nếu thiết kế cho phép.

Thứ hai, trục rỗng giúp giảm số lượng chi tiết trung gian. Khi ít chi tiết hơn, hệ thống có thể gọn hơn, ít điểm cần căn chỉnh hơn và giảm một phần rủi ro sai lệch khi lắp đặt.

Thứ ba, motor giảm tốc trục rỗng phù hợp với các máy có không gian hạn chế. Đây là lý do kiểu trục này thường được dùng trong băng tải, máy đóng gói, máy cấp liệu hoặc các cụm máy tự động.

Tuy nhiên, trục rỗng vẫn cần lắp đúng kỹ thuật. Nếu trục máy không đúng kích thước, không đồng tâm hoặc lắp không chắc, hệ thống vẫn có thể bị rung, mòn then, rơ trục hoặc khó tháo lắp khi bảo trì.

Ưu điểm của motor giảm tốc trục đặc

Motor giảm tốc trục đặc có ưu điểm lớn là tính linh hoạt. Với trục đầu ra dạng đặc, người dùng có thể dễ dàng kết nối với nhiều dạng truyền động khác nhau.

Ví dụ, trục đặc có thể nối với:

• Khớp nối mềm

• Khớp nối cứng

• Nhông xích

• Puly dây đai

• Bánh răng

• Trục trung gian

Kiểu trục đặc phù hợp khi khoảng cách giữa motor giảm tốc và tải không cho phép lắp trực tiếp. Nó cũng phù hợp với các hệ thống cần thay đổi tỷ số truyền phụ bằng nhông xích hoặc puly.

Trong bảo trì, trục đặc cũng khá dễ kiểm tra vì phần trục, khớp nối hoặc bộ truyền bên ngoài có thể quan sát trực tiếp. Nếu hệ thống cần tháo lắp, thay đổi kết cấu hoặc cải tạo máy, trục đặc thường linh hoạt hơn trục rỗng.

Khi nào nên chọn motor giảm tốc trục rỗng?

Nên xem xét chọn motor giảm tốc trục rỗng khi hệ thống cần lắp gọn và có trục máy phù hợp để lắp trực tiếp.

Một số trường hợp phù hợp:

• Băng tải cần cụm truyền động gọn

• Máy đóng gói có không gian lắp đặt hạn chế

• Máy cấp liệu cần truyền động trực tiếp

• Cụm máy không muốn dùng thêm khớp nối hoặc nhông xích

• Thiết kế máy đã có sẵn trục phù hợp với đường kính trục rỗng

• Cần giảm chiều dài tổng thể của hệ thống truyền động

Tuy nhiên, trước khi chọn trục rỗng, cần kiểm tra kỹ đường kính trục máy, then, chiều dài lắp, hướng lắp, tải hướng kính và khả năng tháo lắp khi bảo trì. Không nên chọn trục rỗng chỉ vì nhìn gọn hơn, trong khi kết cấu máy không phù hợp.

Khi nào nên chọn motor giảm tốc trục đặc?

Motor giảm tốc trục đặc nên được chọn khi hệ thống cần kết nối linh hoạt với tải hoặc cần dùng bộ truyền trung gian.

Một số trường hợp phù hợp:

• Truyền động qua khớp nối

• Truyền động qua nhông xích

• Truyền động qua puly dây đai

• Hệ thống cần khoảng cách nhất định giữa motor và tải

• Máy có thể cần thay đổi tốc độ bằng bộ truyền phụ

• Cơ cấu tải không phù hợp để lắp trực tiếp trục rỗng

• Cần dễ tháo lắp, căn chỉnh và bảo trì

Nếu hệ thống có tải nặng, tải va đập hoặc cần bảo trì thường xuyên, trục đặc thường là lựa chọn dễ thao tác hơn. Tuy nhiên, khi dùng trục đặc, cần chú ý căn chỉnh khớp nối, độ căng xích, độ căng dây đai và độ đồng tâm để tránh rung, kêu hoặc mòn bạc đạn.

Bảng so sánh motor giảm tốc trục rỗng và trục đặc

Lỗi thường gặp khi chọn sai kiểu trục

Một số lỗi thực tế thường gặp khi chọn motor giảm tốc trục rỗng hoặc trục đặc gồm:

Chọn trục rỗng nhưng trục máy không phù hợp.
Nếu đường kính trục, then hoặc chiều dài lắp không đúng, việc lắp đặt sẽ khó khăn, phải gia công thêm hoặc không thể lắp trực tiếp.

Chọn trục đặc nhưng không đủ không gian lắp khớp nối.
Một số máy có không gian hẹp, nếu chọn trục đặc có thể bị thiếu chỗ để lắp khớp nối, puly hoặc nhông xích.

Không kiểm tra độ đồng tâm.
Dù dùng trục rỗng hay trục đặc, nếu lắp lệch tâm đều có thể gây rung, kêu, mòn bạc đạn và làm giảm tuổi thọ thiết bị.

Dùng xích hoặc dây đai căng quá mức.
Với motor giảm tốc trục đặc, nếu dùng nhông xích hoặc puly, lực căng quá lớn có thể làm tăng tải hướng kính lên trục và bạc đạn.

Chỉ chọn theo công suất mà bỏ qua kiểu lắp.
Motor cùng công suất nhưng khác kiểu trục có thể không lắp được vào máy. Vì vậy, khi thay thế cần kiểm tra cả bản vẽ kích thước, kiểu trục, kiểu lắp và vị trí đầu ra.

Cần cung cấp thông tin gì khi chọn motor giảm tốc?

Để chọn đúng motor giảm tốc trục rỗng hoặc trục đặc, nên chuẩn bị các thông tin sau:

• Công suất motor

• Tốc độ đầu ra yêu cầu

• Tỷ số truyền nếu đã có

• Kiểu trục mong muốn: trục rỗng hoặc trục đặc

• Đường kính trục đầu ra

• Kích thước then

• Kiểu lắp: chân đế, mặt bích, trục rỗng, trục đặc

• Ứng dụng sử dụng: băng tải, máy khuấy, vít tải, máy đóng gói

• Tải nặng hay tải nhẹ

• Thời gian vận hành mỗi ngày

• Có dùng biến tần hay không

• Bản vẽ hoặc hình ảnh motor giảm tốc cũ nếu là thay thế

Với các trường hợp thay thế motor giảm tốc cũ, hình ảnh nameplate và bản vẽ lắp đặt là rất quan trọng. Không nên chỉ dựa vào công suất motor, vì cùng công suất nhưng kích thước trục, tỷ số truyền và kiểu lắp có thể khác nhau.

Motor giảm tốc DSK có các kiểu trục nào?

Các dòng motor giảm tốc DSK Hàn Quốc có nhiều cấu hình khác nhau tùy theo series, công suất, tỷ số truyền và kiểu lắp đặt. Tùy ứng dụng, người dùng có thể xem xét các kiểu như trục đặc, trục rỗng, chân đế, mặt bích hoặc lắp vuông góc.

Ví dụ:

• Dòng bánh răng nghiêng phù hợp cho nhiều hệ truyền động thẳng.

• Dòng bánh răng côn xoắn phù hợp với các ứng dụng cần truyền động vuông góc.

• Dòng trục song song hoặc tải nặng phù hợp với những hệ thống cần moment lớn hơn.

• Dòng trục vít hoặc helical worm có thể dùng cho các ứng dụng cần thiết kế gọn và tỷ số truyền lớn.

Khi chọn DSK Gear Motor, cần kiểm tra lại thông số kỹ thuật và bản vẽ theo từng model cụ thể. Không nên chỉ nhìn hình ảnh bên ngoài để kết luận có thể lắp thay thế hay không.

Kết luận

Motor giảm tốc trục rỗng và trục đặc đều được sử dụng phổ biến trong công nghiệp, nhưng mỗi loại phù hợp với một kiểu lắp đặt và truyền động khác nhau.

Nếu hệ thống cần lắp gọn, truyền động trực tiếp vào trục máy và không gian hạn chế, motor giảm tốc trục rỗng là lựa chọn nên xem xét. Ngược lại, nếu hệ thống cần kết nối linh hoạt qua khớp nối, nhông xích, puly hoặc cần dễ thay đổi kết cấu, motor giảm tốc trục đặc thường phù hợp hơn.

Điều quan trọng là không nên chọn motor giảm tốc chỉ theo công suất. Cần kiểm tra đồng thời tốc độ đầu ra, tỷ số truyền, moment tải, kiểu lắp, đường kính trục, kích thước then và điều kiện vận hành thực tế.

MDriveTech hỗ trợ tư vấn lựa chọn motor giảm tốc, hộp giảm tốc, biến tần và giải pháp truyền động công nghiệp theo từng ứng dụng cụ thể. Với các nhu cầu chọn mới hoặc thay thế motor giảm tốc DSK, cần kiểm tra đầy đủ thông số và bản vẽ để đảm bảo lắp đặt phù hợp cho hệ thống.

📞 Hotline: 0868 789 647
📧 Email: [email protected]

FAQ

Motor giảm tốc trục rỗng là gì?

Motor giảm tốc trục rỗng là loại motor giảm tốc có đầu ra dạng lỗ rỗng, cho phép lắp trực tiếp vào trục của máy hoặc cơ cấu tải.

Motor giảm tốc trục đặc là gì?

Motor giảm tốc trục đặc là loại có trục đầu ra nhô ra ngoài, thường kết nối với tải qua khớp nối, nhông xích, puly hoặc các bộ truyền trung gian.

Nên chọn trục rỗng hay trục đặc cho băng tải?

Nếu băng tải cần cụm truyền động gọn và có trục phù hợp để lắp trực tiếp, có thể xem xét trục rỗng. Nếu cần kết nối qua khớp nối, nhông xích hoặc puly, trục đặc sẽ linh hoạt hơn.

Trục rỗng có tốt hơn trục đặc không?

Không thể nói trục rỗng tốt hơn trục đặc trong mọi trường hợp. Mỗi kiểu trục phù hợp với một thiết kế máy khác nhau. Cần chọn theo cách lắp đặt, tải, không gian và yêu cầu bảo trì.

Khi thay motor giảm tốc cũ cần kiểm tra gì?

Cần kiểm tra công suất, tốc độ đầu ra, tỷ số truyền, kiểu trục, đường kính trục, then, kiểu lắp, kích thước mặt bích hoặc chân đế và bản vẽ lắp đặt.
