GIỚI THIỆU ĐỘNG CƠ GIẢM TỐC DSK - MFG SERIES

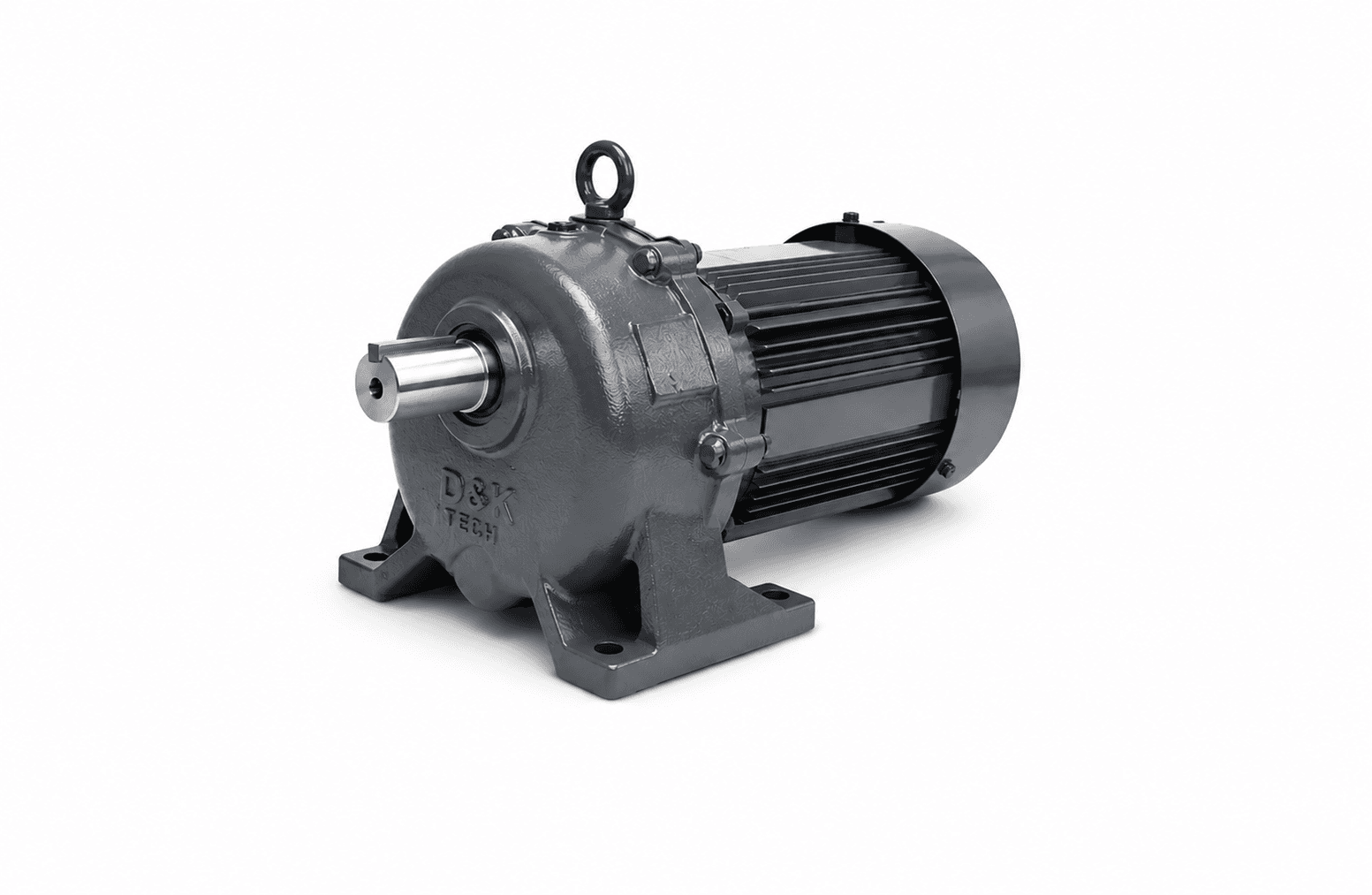

Động cơ giảm tốc DSK MFG Series là dòng motor giảm tốc công nghiệp chất lượng cao, thiết kế chắc chắn, vận hành ổn định và hiệu suất truyền động vượt trội. Sản phẩm cung cấp đa dạng tỷ số truyền, mô-men xoắn và kiểu lắp đặt, phù hợp cho băng tải, máy khuấy, hệ thống nâng hạ và nhiều ứng dụng tự động hóa công nghiệp.
ĐỘNG CƠ GIẢM TỐC DSK
MFG SERIES
Giới thiệu tổng quan
Trong các hệ thống băng tải, thiết bị khuấy trộn, cơ cấu nâng hạ và dây chuyền tự động hóa công nghiệp hiện đại, động cơ giảm tốc đóng vai trò cốt lõi điều phối tốc độ và gia tăng mô-men xoắn đầu ra. Dòng sản phẩm DSK MFG Series (được nghiên cứu, chế tạo và phát triển bởi tập đoàn công nghiệp danh tiếng Daesung Industrial Co., Ltd. – Hàn Quốc) là một trong những giải pháp truyền động trục song song tối ưu hàng đầu.
Với lịch sử hợp tác kỹ thuật sâu rộng cùng các tên tuổi lớn từ Nhật Bản như SEIKI Co., Ltd (1986) và đặc biệt là SKK Co., Ltd (1990), Daesung Industrial Co., Ltd đã hoàn thiện quy trình nội địa hóa và nâng cấp công nghệ chế tạo động cơ hộp số DSK lên tiêu chuẩn toàn cầu. Nhờ áp dụng công nghệ gia công biên dạng răng tiên tiến CNC Skiving (Hobbing) lần đầu tiên trong ngành chế tạo nội địa vào năm 1995, bề mặt bánh răng của dòng MFG đạt độ chính xác cơ khí tuyệt đối, triệt tiêu tiếng ồn và tối ưu hóa hiệu suất truyền động.
Bài viết này sẽ cung cấp cho các kỹ sư cơ khí, chuyên viên phòng mua hàng và các doanh nghiệp sản xuất một cái nhìn toàn diện, trực quan và chi tiết nhất về các thông số kỹ thuật, công thức tính toán cơ học và quy trình lựa chọn model chuẩn xác cho dòng động cơ giảm tốc DSK MFG Series.
DSK MFG Series là gì?
DSK MFG Series là dòng động cơ giảm tốc trục thẳng song song (Parallel Shaft Geared Motor) được thiết kế và sản xuất bởi Bộ phận Máy móc (Machinery Division) trực thuộc Tập đoàn Daesung Industrial Co., Ltd., Hàn Quốc. Sản phẩm được chế tạo dựa trên sự kế thừa nguyên vẹn nền tảng thông số kỹ thuật, kích thước hình học cấu trúc và chất lượng vận hành từ thương hiệu danh tiếng SKK Nhật Bản.
Hộp số này sử dụng cơ cấu truyền động bánh răng nghiêng (Helical Gear) phân cấp từ 2 cấp giảm tốc (Double Reduction - ký hiệu D) đến 3 cấp giảm tốc (Triple Reduction - ký hiệu T). Thiết kế hình học của dòng MFG cho phép lắp đặt thay thế trực tiếp vào vị trí của bất kỳ thiết bị giảm tốc SKK nào đang vận hành trên dây chuyền sản xuất mà không cần chỉnh sửa bệ móng hay cơ cấu cơ khí kết nối.
Dòng sản phẩm đã đạt toàn bộ các chứng nhận tiêu chuẩn kỹ thuật quốc tế khắt khe bao gồm chứng nhận hệ thống chất lượng châu Âu CE Mark (năm 2004) và chứng nhận an toàn bắt buộc của Trung Quốc CCC Mark (năm 2005).
Đặc điểm nổi bật của DSK MFG Series
Dựa trên tài liệu kỹ thuật gốc từ nhà sản xuất Daesung, dòng động cơ giảm tốc DSK MFG Series sở hữu nhiều đặc tính vượt trội:
Tỷ số truyền rộng và linh hoạt (Versatile Type, Wide Speed Reduction Ratio): Dòng MFG đáp ứng mọi nhu cầu ứng dụng khác nhau trong công nghiệp nhờ dải tỷ số truyền cực rộng, trải dài từ $1/5$ cho đến $1/200$, giúp tinh chỉnh dải tốc độ đầu ra chính xác theo yêu cầu công nghệ của thiết bị chấp hành.
Thiết kế nhỏ gọn và trọng lượng nhẹ (Compact, Lightweight but Great Power): Bằng việc tính toán cân bằng ứng suất tối ưu giữa các chi tiết máy, nhà sản xuất đã loại bỏ tối đa các phần khối lượng dư thừa của vỏ hộp số. Kết quả mang lại một bộ truyền động có kích thước hình học tinh gọn, trọng lượng nhẹ nhưng khả năng chịu mô-men xoắn cực tải vô cùng mạnh mẽ.
Hiệu suất truyền động cao và vận hành êm ái (High Efficiency, Low Noise, Quiet Operation): Để đạt trạng thái vận hành siêu tĩnh lặng và giảm thiểu rung động, các kỹ sư DSK đã phân tích chuyên sâu nguyên nhân gây ra sóng âm trong buồng hộp số. Độ chính xác gia công răng của Pinion và Gear được nâng cao tiệm cận mức lý tưởng, đảm bảo hiệu suất truyền động tối đa và giảm tổn hao năng lượng do ma sát.
Hệ thống làm kín kép (Advanced Seals System): Nhằm ngăn chặn triệt để hiện tượng rò rỉ chất bôi trơn, động cơ giảm tốc MFG sử dụng kết cấu phớt chặn dầu dầu (Oil Seal) tại cả trục ra (Output Shaft) lẫn phía đầu vào động cơ (Motor Side). Đồng thời, các bề mặt tiếp giáp giữa vỏ hộp số (Gear Case) và mặt bích động cơ (Bracket) được làm kín hoàn toàn bằng vòng đệm cao su O-ring chịu lực.
Khả năng lắp đặt đa hướng và không cần bảo dưỡng (Universal Installation & Maintenance Free): Toàn bộ dải sản phẩm thuộc dòng MFG Series đều áp dụng phương pháp bôi trơn bằng mỡ chịu áp cao được đóng gói sẵn tại nhà máy (Grease Packed). Đặc tính này cho phép người sử dụng tự do lắp đặt thiết bị ở bất kỳ góc độ hay tư thế nào trong không gian mà không lo ngại về vấn đề mức dầu. Đồng thời, chu kỳ vận hành không cần bảo dưỡng định kỳ được kéo dài vượt trội.
Tính tương thích và thay thế hoàn hảo (Perfect Interchangeability with SKK): Đây là một điểm cộng chiến lược đối với các nhà máy cũ sử dụng thiết bị Nhật Bản. Kích thước lắp đặt của dòng DSK MFG hoàn toàn trùng khớp với dòng giảm tốc SKK tương đương, giúp rút ngắn thời gian dừng máy khi tiến hành thay thế sửa chữa.
Cấu tạo DSK MFG Series
Kết cấu hình cắt bổ của hộp giảm tốc bánh răng song song DSK MFG Series thể hiện sự phối hợp đồng bộ giữa các cụm chi tiết cơ khí chính xác cao:
Động cơ tích hợp (Motor): Sử dụng thế hệ động cơ đặc chủng cho cơ cấu giảm tốc, tích hợp vật liệu cách điện cấp F có đặc tính cơ học chịu quá tải nhiệt cao, đảm bảo hiệu suất năng lượng tối ưu cho toàn hệ thống.
Hộp vỏ bánh răng (Gear Case): Vỏ hộp và nắp đậy được thiết kế theo cấu trúc đúc liền khối (Monobloc type / Front case and gear case in one piece) cực kỳ cứng vững. Các phân vùng chịu tác động mạnh từ ngoại lực và momen xoắn được gia cường độ dày bệ đỡ (Reinforced foot) nhằm triệt tiêu hiện tượng biến dạng hoặc rạn nứt vỏ khi chịu tải sốc.
Cụm bánh răng truyền động (Gearing Section):
Bánh răng chủ động cấp 1 (First Pinion): Gia công trực tiếp hoặc lắp cố định trên trục động cơ đầu vào.
Bánh răng bị động cấp 1 (First Gear): Nhận chuyển động từ First Pinion để thực hiện bước giảm tốc đầu tiên.
Bánh răng chủ động cấp 2 (Second Pinion): Đồng trục với First Gear, truyền động sang cấp kế tiếp.
Bánh răng bị động cấp 2 (Second Gear): Thực hiện bước giảm tốc thứ hai.
Bánh răng chủ động cấp 3 (Third Pinion): Sử dụng trên các model tỷ số truyền cao (Triple Reduction).
Bánh răng bị động cấp 3 (Third Gear): Bánh răng lớn nhất kết nối trực tiếp với trục ra để truyền mô-men cực đại.
Hệ thống vòng bi (Bearing System): Tại các vị trí cốt lõi như trục trung gian và trục tốc độ thấp chịu tải lớn ở đầu ra, hệ thống vòng bi trụ kép (Cylinder bearing) được đưa vào ứng dụng để bảo toàn khả năng chịu tải hướng tâm. Các vị trí dẫn hướng phụ trợ sử dụng bạc lót trượt slip-ring dạng DX-metal có độ tin cậy cao.
Nguyên lý hoạt động
Khi cấp nguồn điện vào động cơ, trục rotor quay với tốc độ cao truyền động năng vào bánh răng chủ động cấp 1 (First Pinion). Qua các cặp bánh răng ăn khớp phân cấp chuyển tiếp (First Gear => Second Pinion => Second Gear =>Third Pinion => Third Gear), vận tốc góc quay giảm dần theo tỷ lệ nghịch với số răng của từng cặp ăn khớp. Sự sụt giảm về vận tốc góc ở đầu ra (Output Rpm) đồng thời làm gia tăng mô-men động lực chuyển động theo định luật bảo toàn năng lượng cơ học, cung cấp lực kéo lớn ổn định tại trục ra
Thông số kỹ thuật dòng DSK MFG Series
Dưới đây là bảng tổng hợp các thông số kỹ thuật vận hành cơ bản của dòng động cơ giảm tốc 4 cực (4 Pole), tần số nguồn điện $60\text{ Hz}$ chuẩn hóa theo tài liệu danh mục gốc của DSK:
Công suất Motor (kW) | Tỷ số truyền danh nghĩa | Mã số khung giảm tốc | Tốc độ đầu ra danh định (rpm) | Tỷ số truyền thực tế | Mô-men xoắn cho phép đầu ra (kgf⋅m) | Tải trọng hướng tâm OHL cho phép (kgf) |
0.2 kW | 1/5 | 518 D | 360 | 4.980 | 0.49 | 30 |
1/10 | 518 D | 180 | 10.045 | 0.99 | 60 | |
1/20 | 518 D | 90 | 19.429 | 1.9 | 150 | |
1/30 | 522 D | 60 | 28.848 | 2.9 | 170 | |
1/60 | 522 T | 30 | 56.478 | 5.8 | 180 | |
1/150 | 524 T | 10 | 148.500 | 14.9 | 350 | |
0.4 kW | 1/5 | 22 D | 360 | 5.060 | 1.1 | 90 |
1/10 | 22 D | 180 | 9.915 | 2.0 | 150 | |
1/30 | 24 D | 60 | 28.848 | 5.8 | 303 | |
1/60 | 24 T | 30 | 59.925 | 11.8 | 350 | |
1/130 | 32 T | 11.5 | 131.423 | 26.3 | 470 | |
1/200 | 38 T | 7.5 | 198.731 | 48.1 | 679 | |
0.75 kW | 1/10 | 24 D | 180 | 10.245 | 3.8 | 218 |
1/30 | 32 D | 60 | 29.049 | 10.9 | 470 | |
1/60 | 32 T | 25 | 59.918 | 22.5 | 470 | |
1/130 | 38 T | 11.5 | 131.045 | 49.2 | 679 | |
1/200 | 42 T | 7.5 | 197.976 | 74.4 | 950 | |
1.5 kW | 1/10 | 32 D | 150 | 10.255 | 7.7 | 265 |
1/30 | 38 D | 50 | 29.591 | 26.8 | 610 | |
1/60 | 38 T | 25 | 57.224 | 43.0 | 679 | |
1/100 | 42 T | 15 | 101.510 | 80.1 | 950 | |
1/200 | 56 T | 7.5 | 198.000 | 155 | 1700 | |
2.2 kW | 1/10 | 38 D | 180 | 10.079 | 11.1 | 435 |
1/30 | 42 D | 60 | 29.157 | 32.1 | 806 | |
1/50 | 42 T | 30 | 48.206 | 64.1 | 902 | |
1/100 | 48 T | 15 | 102.857 | 115 | 1400 | |
1/200 | 63 T | 7.5 | 198.677 | 219 | 2000 | |
3.7 kW | 1/10 | 42 D | 150 | 10.183 | 18.9 | 556 |
1/30 | 48 D | 60 | 28.875 | 53.5 | 1118 | |
1/60 | 48 T | 25 | 60.594 | 104 | 1400 | |
1/100 | 56 T | 15 | 99.125 | 162 | 1700 | |
5.5 kW | 1/10 | 42 D | 180 | 9.755 | 26.9 | 499 |
1/30 | 56 D | 50 | 28.875 | 79.6 | 1529 | |
1/60 | 56 T | 25 | 57.476 | 158 | 1700 | |
$1/100$ | 63 T | 15 | 98.825 | 247 | 2000 | |
7.5 kW | 1/5 | 48 D | 360 | 4.962 | 18.6 | 223 |
1/10 | 48 D | 150 | 9.933 | 37.3 | 620 | |
1/30 | 63 D | 50 | 28.988 | 109 | 1634 | |
1/80 | 63 T | 25 | 58.154 | 214 | 2000 |
Lưu ý quan trọng từ hãng: Tốc độ đầu ra của trục dựa trên tốc độ đồng bộ của động cơ nhân với tỷ số truyền danh nghĩa. Giá trị tải trọng hướng tâm cho phép (Allowable Overhung Load - OHL) được tính toán chính xác tại vị trí trung tâm của đoạn trục ra ngoài. Một số mã sản phẩm trong bảng có thiết kế giới hạn torque để bảo vệ hệ thống răng nghiêng cơ khí, người sử dụng cần tra cứu đặc tính bảo vệ của từng dòng khi vận hành tải nặng.
Quy tắc đọc mã model DSK MFG Series
Để đặt chính xác cấu hình thiết bị theo tài liệu kỹ thuật của hãng Daesung Industrial Co., Ltd., mã định danh sản phẩm được phân rã cấu trúc theo sơ đồ chuẩn hóa dưới đây:
Phân tích chi tiết ví dụ thực tế: MFG B 24 T - 60R S 0.4 - 4
MFG : Ký hiệu viết tắt tên chuỗi sản phẩm Parallel Shaft Geared Motor Series.
B (Ký hiệu phanh / Kiểu lắp): *
Khoảng trống (Space): Kiểu chân đế lắp đặt thông thường (Foot Mount).B: Tích hợp hệ thống phanh điện từ an toàn (Brake).V: Cấu trúc mặt bích đầu ra định hình (Flange Mount).
24 (Mã số khung / Đường kính trục): Biểu thị kích thước danh định của khung cơ khí vỏ giảm tốc và đường kính ngoài trục đầu ra.
T (Cấp reduction stage):
D: Cơ cấu giảm tốc 2 cấp bánh răng nghiêng ăn khớp (Double Reduction).T: Cơ cấu giảm tốc 3 cấp bánh răng nghiêng ăn khớp (Triple Reduction).
60R (Reduction Ratio): Ký hiệu biểu thị tỷ số giảm tốc danh nghĩa (ví dụ ở đây là giảm tốc $1/60$).
S (Motor Series): Nhãn hiệu nhà sản xuất lõi rotor và stator động cơ điện tích hợp:
S: Dòng động cơ do Shinkang cung cấp.H: Dòng động cơ do Higen sản xuất.
0.4 (Motor Capacity): Công suất cơ học định mức của động cơ (0.4 tương ứng với $0,4\text{ kW}$).
4 (Motor Pole): Số lượng cực từ của cuộn dây động cơ (4 biểu thị động cơ 4 cực - 4 Pole).
Các model thuộc dòng MFG Series
Catalog DSK cung cấp sơ đồ bản vẽ kỹ thuật chi tiết cùng thông số trọng lượng của từng model cụ thể:
Dòng sản phẩm lắp chân đế (Foot Mount Geared Motor - MFG Series)
Dải sản phẩm công suất 0.2 kW: MFG 518D-5,10,20 RS 0.2-4 (Trọng lượng: 6,5kg) ; MFG 522D-30 RS 0.2-4 (Trọng lượng: 7,0 kg); MFG 522T-50,60,100 RS 0.2-4 (Trọng lượng: 7,4 kg); MFG 524T-150,200 RS 0.2-4 (Trọng lượng: 9,6 kg).
Dải sản phẩm công suất 0.4 kW: MFG 220-5,15 RS 0.4-4 (Trọng lượng: 13,5 kg); MFG 24D-30 RS 0.4-4 (Trọng lượng: 14,5 kg); MFG 24T-45,50,60,75 RS 0.4-4 (Trọng lượng: 15,5 kg); MFG 32T-100,130,150 RS 0.4-4 (Trọng lượng: 24,5 kg); MFG 38T-200 RS 0.4-4 (Trọng lượng: 34 kg).
Dải sản phẩm công suất 0.75 kW: MFG 240-5,10,15,20 RS 0.75-4 (Trọng lượng: 19,5 kg); MFG 320-30 RS 0.75-4 (Trọng lượng: 28,5 kg); MFG 32T-45,50,60,75 RS 0.75-4 (Trọng lượng: 29,5 kg); MFG 38T-130,150 RS 0.75-4 (Trọng lượng: 38,5 kg); MFG 42T-200 RS 0.75-4 (Trọng lượng: 50,5 kg).
Dải sản phẩm công suất 1.5 kW: MFG 320-5,10,15,20 RS 1.5-4 (Trọng lượng: 37,4 kg); MFG 38D-30 RS 1.5-4 (Trọng lượng: 45,4 kg); MFG 38T-45,50,60,75 RS 1.5-4 (Trọng lượng: 48,4 kg); MFG 42T-100 RS 1.5-4 (Trọng lượng: 60,4 kg); MFG 48T-130,150 RS 1.5-4 (Trọng lượng: 76,4 kg); MFG 56T-200 RS 1.5-4 (Trọng lượng: 95,4 kg).
Dải sản phẩm công suất 2.2 kW: MFG 38D-5,10,15,20 RS 2.2-4 (Trọng lượng: 53,2 kg); MFG 42D-30 RS 2.2-4 (Trọng lượng: 63,7 kg); MFG 42T-50,60 RS 2.2-4 (Trọng lượng: 64,7 kg); MFG 48T-75,100 RS 2.2-4 (Trọng lượng: 83,2 kg); MFG 56T-130 RS 2.2-4 (Trọng lượng: 103,2 kg); MFG 63T-200 RS 2.2-4 (Trọng lượng: 126,2 kg).
Dải sản phẩm công suất 3.7 kW: MFG 42D-5,10,15,20 RS 3.7-4 (Trọng lượng: 68,6 kg); MFG 48D-30 RS 3.7-4 (Trọng lượng: 85,6 kg); MFG 48T-50,60 RS 3.7-4 (Trọng lượng: 90,6 kg); MFG 56T-75,100 RS 3.7-4 (Trọng lượng: 77,6 kg); MFG 63T-130,150 RS 3.7-4 (Trọng lượng: 131,6 kg).
Dải sản phẩm công suất 5.5 kW: MFG 42D-5,10,15 RS 5.5-4 (Trọng lượng: 89,9 kg); MFG 48D-20 RS 5.5-4 (Trọng lượng: 112,9 kg); MFG 56D-30 RS 5.5-4 (Trọng lượng: 131,9 kg); MFG 56T-45,50,60 RS 5.5-4 (Trọng lượng: 138,9 kg); MFG 63T-75,100 RS 5.5-4 (Trọng lượng: 165,9 kg).
Dải sản phẩm công suất 7.5 kW: MFG 48D-5,10,15 RS 7.5-4 (Trọng lượng: 92,5 kg); MFG 56D-20 RS 7.5-4 (Trọng lượng: 149,5 kg); MFG 63D-30 RS 7.5-4 (Trọng lượng: 171,5 kg); MFG 63T-45,50 RS 7.5-4 (Trọng lượng: 182,5 kg).
Dòng sản phẩm lắp mặt bích (Flange Mount Geared Motor - MFGV Series)
Dòng sản phẩm mặt bích có dải công suất, mã số khung giảm tốc tương tự nhưng được tối ưu hóa vỏ hộp bích định vị phía đầu trục ra:
Ví dụ tiêu biểu: MFGV 518D-5,10,15,20 RS 0.2-4 (Trọng lượng: 6,6 kg); MFGV 522D-30 RS 0.2-4 (Trọng lượng: 7,4 kg); MFGV 240-30 RS 0.4-4 (Trọng lượng: 15,5 kg); MFGV 32T-45,50,60,75 RS 0.75-4 (Trọng lượng: 31,5 kg); MFGV 32D-5,15 RS 1.5-4 (Trọng lượng: 38,4 kg); MFGV 42D-30 RS 2.2-4 (Trọng lượng: 64,2 kg); MFGV 42D-5,10,15,20 RS 3.7-4 (Trọng lượng: 69,6 kg)...
Kiểu lắp đặt hộp số giảm tốc DSK MFG Series
Hãng sản xuất thiết lập ba cấu hình tùy chọn lắp đặt vật lý chính xác:
1. Kiểu Chân Đế (Space / Foot Mount)
Được đúc liền chân đế dày gia cường chịu lực dưới đáy vỏ hộp số. Đây là dạng lắp đặt phổ thông nhất, định vị bằng 4 bu-lông cố định xuống khung bệ máy phẳng.
2. Kiểu Mặt Bích (Ký hiệu V / Flange Mount)
Vỏ hộp số đầu ra được tích hợp mặt bích tròn định vị kèm hệ ren chịu lực (mã ren MY Taps định hướng xuyên suốt). Thích hợp cho các kết cấu lắp đặt hướng thẳng đứng hoặc kết nối trực tiếp vào thành vách của máy khuấy, máy đùn.
3. Tùy chọn Tích Hợp Phanh Điện Từ (Ký hiệu B / Brake Motor)
Sử dụng cho các cơ cấu yêu cầu dừng cưỡng bức tức thời hoặc khóa trục an toàn khi mất điện. Hệ thống phanh được chia làm hai dòng công nghệ cốt lõi:
Dòng phanh xoay chiều SHB AC-B Type: Sử dụng nguồn điện xoay chiều đấu nối song song trực tiếp vào hộp đấu dây motor chính (không yêu cầu mạch chuyển đổi chỉnh lưu phụ trợ). Phanh tác động cơ học bằng hệ lò xo lực ép mạnh cực kỳ an toàn khi xảy ra sự cố sụt nguồn. Thiết kế dạng 건식다판식 (Dry Multi-plate) tạo lực hãm torque cực lớn và hiệu chỉnh khoảng gap đơn giản.
Dòng phanh một chiều SHB DC-B Type: Sử dụng cơ cấu đĩa phanh đơn hoặc đa tấm (Single/Multi-plate) vận hành bằng dòng điện một chiều DC thông qua cục nguồn chỉnh lưu. Kích thước hình học rất nhỏ gọn phù hợp không gian hẹp, khoảng hở Gap cơ học được tinh chỉnh trực tiếp thông qua hệ đai ốc hãm.
Mạch chỉnh lưu DSK chính hãng[cite: 1795]:
- Dòng SH-10: Đầu vào AC 220V (50/60Hz) ---> Đầu ra DC 90V [cite: 1799]
- Dòng SH-20: Đầu vào AC 440V (50/60Hz) ---> Đầu ra DC 190V [cite: 1799]
Ứng dụng thực tế
Dựa vào bảng phân loại hệ thống tải trọng chấp hành (Table 2 Driven Machine) từ tài liệu kỹ thuật Daesung, dòng MFG được tính toán thiết kế để tương thích tối ưu cho các cụm máy công nghiệp sau:
Hệ thống băng tải công nghiệp (Conveyor Systems): Vận hành ổn định cho cả băng tải phân tải đều (Uniform Load - ký hiệu U) như băng tải bao bì, thực phẩm nhẹ lẫn hệ thống tải không đều (Un-uniform Load - ký hiệu M) có dòng xung tải biến động liên tục.
Thiết bị nâng hạ và cầu trục (Cranes, Hoists & Elevators): Kết hợp dòng phanh an toàn chống trượt SHB AC/DC chuyên dụng cho cơ cấu nâng (Hoisting), tời hàng tự động, thang máy tải hàng hoặc bãi đỗ xe thông minh.
Máy móc ngành gốm sứ và vật liệu xây dựng (Ceramic Machine): Chịu được môi trường tải nặng sốc (Heavy Impact Shock Load - ký hiệu H) trong cơ cấu cấp liệu, máy đập, máy nghiền búa (Hammer Mill).
Thiết bị khuấy trộn và môi trường (Mixers & Water Treatment): Thiết kế seal làm kín kép ngăn chặn nước, bụi bẩn xâm nhập buồng răng nghiêng, phù hợp cho hệ thống xử lý nước thải, bể lắng dòng chảy liên tục.
Máy công cụ gia công kim loại và ngành giấy (Machine Tool, Paper Machine): Đảm bảo độ chính xác vận hành góc quay lớn, độ rung động thấp tối đa phục vụ trục chuyển động chính cơ cấu cắt gọt.
Quy trình và Hướng dẫn lựa chọn Model động cơ giảm tốc DSK MFG
Để đảm bảo tuổi thọ thiết bị và tránh hiện tượng gãy trục đầu ra do quá tải hoặc tính toán sai hệ số quán tính, kỹ sư cần thực hiện đúng quy trình 7 bước tiêu chuẩn của hãng như sau:
Bước 1: Xác định công suất và tốc độ đầu ra cần thiết
Xác định rõ tốc độ quay đầu ra (vòng/phút) và công suất (kW) mà máy móc của bạn cần để vận hành.
Bước 2: Chọn tỷ số truyền danh nghĩa
Lấy tốc độ vòng quay của động cơ chia cho tốc độ đầu ra cần thiết để chọn tỷ số truyền gần nhất có trong bảng đặc tính của catalog.
Bước 3: Tra hệ số dịch vụ theo tính chất tải (Sf1)
Dựa vào số giờ chạy máy mỗi ngày và loại tải để chọn hệ số Sf1 phu hợp:
Chạy dưới 3 giờ/ngày: Tải êm = 1.0; Tải va đập vừa = 1.0.
Chạy từ 3 đến 10 giờ/ngày: Tải êm = 1.0; Tải va đập vừa = 1.25.
Chạy trên 10 giờ/ngày: Tải va đập vừa = 1.25; Tải va đập mạnh = 1.5.
Bước 4: Xác định hệ số tần suất khởi động (Sf2)
Nếu máy móc của bạn phải bật - tắt liên tục nhiều lần trong một giờ, lực quán tính sẽ rất lớn.
Tra bảng số 4 trong catalog để tìm hệ số Sf2 dựa trên số lần khởi động trong 1 giờ và tỷ lệ quán tính của tải.
Bước 5: Tính Mô-men xoắn tổng thể cần thiết (T)
Áp dụng công thức tính toán lực kéo tiêu chuẩn: T = Te x Sf1 x Sf2 (Trong đó Te là mô-men xoắn thực tế khi chạy tải của máy) .
Bước 6: Chọn mã khung (Frame) và Model phù hợp
Dùng giá trị Mô-men xoắn tổng thể (T) vừa tính ở Bước 5 đối chiếu với cột "Mô-men xoắn cho phép" trong bảng đặc tính catalog.
Bắt buộc phải chọn Model có giá trị mô-men cho phép lớn hơn hoặc bằng giá trị T thực tế mà bạn vừa tính toán.
Bước 7: Kiểm tra tải trọng hướng tâm đầu trục (OHL)
Nếu bạn kết nối đầu trục ra bằng nhông xích, bánh răng hoặc dây đai (thay vì nối trực tiếp bằng khớp nối), hãy tính lực tác động lên cổ trục theo công thức: OHL = (2000 x Te x Sf1 x Sf2 / D) x (Cf / Lf) (Trong đó: D là đường kính vòng pitch của nhông/puly, Cf la hệ số loại truyền động, Lf là hệ số vị trí đặt lực trên trục) .
Đảm bảo rằng giá trị OHL thực tế này nhỏ hơn giá trị OHL cho phép của Model đó trong bảng tra catalog.
Hướng dẫn khắc phục sự cố (Troubleshooting)
Bảng quy trình xử lý lỗi vận hành chuẩn hóa được dịch nghĩa trực tiếp từ tài liệu kỹ thuật của hãng DSK giúp kỹ sư nhanh chóng cô lập nguyên nhân hư hỏng:
1. Sự cố liên quan đến hệ thống Động cơ chính
Hiện tượng lỗi | Nguyên nhân gốc rễ khả thi | Quy trình xử lý lỗi chuẩn kỹ thuật |
Cấp nguồn nhưng trục không quay (Trạng thái không tải) | * Mất nguồn điện lưới hoặc đứt cáp động lực . * Tiếp điểm của khởi động từ (đóng cắt) bị cháy/hỏng . * Đứt cuộn dây Stator bên trong động cơ. | * Kiểm tra điện áp tại terminal động cơ . * Đo điện trở cuộn dây, cách điện vỏ . * Thay thế thiết bị đóng cắt lỗi. |
Có tiếng gầm lớn, dòng tăng vọt nhưng không khởi động được | * Mất pha đột ngột trong hệ thống điện 3 pha . * Cơ cấu cơ khí hoặc tải bên ngoài bị kẹt cứng. | * Đo kiểm tra dòng điện và áp của cả 3 pha . * Ngắt tải cơ học để cô lập, kiểm tra bôi trơn. |
Động cơ chạy bình thường nhưng trục ra không quay | * Chốt then (Key) kết nối giữa trục ra và nhông xích/pu-li bị vỡ hoặc rơi ra ngoài. | * Kiểm tra khớp nối cơ khí ngoài trục, lắp lại then mới đúng quy cách kỹ thuật. |
Nhiệt độ vỏ tăng cao bất thường, bốc khói hoặc có mùi khét | * Vận hành quá tải liên tục so với công suất định mức . * Điện áp lưới cấp vào quá cao hoặc quá thấp . * Lưới tản nhiệt hoặc cánh quạt đuôi motor bị bám bụi bẩn chặn luồng gió tản nhiệt. | * Giảm tải về mức quy định hoặc nâng công suất hộp số . * Vệ sinh sạch sẽ cánh quạt tản nhiệt đuôi động cơ. |
2. Sự cố đặc thù dòng phanh điện từ (Brake Geared Motor)
Hiện tượng lỗi | Nguyên nhân gốc rễ khả thi | Quy trình xử lý lỗi chuẩn kỹ thuật |
Phanh không mở (Brake không hoạt động) | * Đứt mạch điều khiển cuộn phanh điện từ . * Hỏng cục nguồn chỉnh lưu (Defect of D.C Source) . * Khoảng hở phanh (Brake gap) quá lớn vượt mức hút của nam châm điện. | * Kiểm tra thông mạch cáp điều khiển phanh . * Thay cục nguồn chỉnh lưu phanh . * Tiến hành đo và căn chỉnh lại khe hở gap cơ học bằng đai ốc chuyên dụng. |
Lực hãm phanh bị yếu, thời gian phanh kéo dài | * Dầu mỡ hoặc bụi bẩn công nghiệp bám vào bề mặt đĩa phanh (Inner Disc) . * Đĩa phanh bị mòn vẹt hoặc biến dạng . * Quán tính tải $GD^2$ vượt quá thiết kế cho phép của phanh. | * Tháo cụm đuôi phanh, dùng dung dịch chuyên dụng làm sạch dầu mỡ bám trên bề mặt bố phanh . * Thay thế đĩa phanh mới nếu độ mòn vượt chuẩn. |
FAQ — Các câu hỏi thường gặp về DSK MFG Series
1. Chu kỳ thay thế mỡ bôi trơn Albania EP R00 cho dòng MFG là bao nhiêu giờ chạy máy?
Theo quy chuẩn kỹ thuật của Daesung ở điều kiện vận hành nhà xưởng thông thường, mỡ Albania EP R00 (hãng Shell sản xuất) hoặc các dòng mỡ tương đương cần được xả bỏ và thay mới hoàn toàn sau mỗi 20.000 giờ hoạt động liên tục.
2. Giá trị khoảng hở Gap cơ học tiêu chuẩn của phanh điện từ DSK là bao nhiêu và căn chỉnh như thế nào?
Giá trị khoảng hở được quy định theo dải công suất động cơ:
Động cơ từ 0.4 kW đến 3.7 kW: khoảng hở tiêu chuẩn từ 0.4 mm đến 0.5 mm.
Động cơ từ 5.5 kW đến 37 kW: khoảng hở tiêu chuẩn từ 0.5 mm đến 0.8 mm.
Phương pháp điều chỉnh:
Tháo nắp chụp bảo vệ phía đuôi động cơ, dùng thước lá đo khoảng cách giữa phần ứng và stato của phanh điện từ. Sau đó tiến hành siết hoặc nới đai ốc điều chỉnh khoảng hở đến khi đạt giá trị tiêu chuẩn theo quy định.
Phương pháp chỉnh: Mở nắp chụp bảo vệ đuôi động cơ (Motor fan cover), dùng thước lá đo khoảng cách giữa phần armature và stator của phanh, tiến hành vặn đai ốc điều chỉnh khoảng hở (gap adjustment nut) cho đến khi đạt thông số tiêu chuẩn.
3. Tần suất kiểm tra định kỳ hệ thống phanh điện từ của máy dựa trên mật độ hoạt động như thế nào?
Hãng DSK đưa ra khung thời gian kiểm tra bắt buộc dựa trên mật độ đóng cắt của thiết bị:
Vận hành cường độ cao (hoạt động từ 2 lần trở lên trong 1 phút): Kiểm tra định kỳ sau 60 ngày vận hành.
Vận hành cường độ trung bình (hoạt động dưới 20 lần trong vòng 30 phút): Kiểm tra định kỳ sau 120 ngày vận hành.
Vận hành cường độ thấp (hoạt động dưới 30 lần trong vòng 1 giờ): Kiểm tra định kỳ sau 180 ngày vận hành.
4. Động cơ giảm tốc DSK MFG Series có thể làm việc trong môi trường nhiệt độ ngoài trời âm sâu hoặc quá nóng không?
Dòng MFG được thiết kế tối ưu để vận hành trong dải nhiệt độ môi trường xung quanh (Ambient temperature) dao động nghiêm ngặt từ âm 20 độ C đến 40 độ C. Nếu môi trường vượt ra ngoài dải nhiệt này, thiết bị có nguy cơ biến tính mỡ bôi trơn hoặc hỏng cách điện cuộn dây.
5. Giới hạn về độ ẩm môi trường và cao độ hình học lắp đặt của dòng MFG là bao nhiêu?
Hộp số vận hành an toàn ở độ ẩm môi trường (Ambient humidity) dưới mức 100% (trạng thái không ngưng tụ dòng nước trực tiếp) và cao độ lắp đặt (Altitude) phải nằm dưới 1.000 mét so với mực nước biển.
6. Tại sao bề mặt tiếp giáp cơ khí giữa mặt bích động cơ và vỏ giảm tốc lại được trang bị O-ring thay vì keo tạo gioăng thông thường?
Sử dụng vòng đệm cao su tròn O-ring định hình chịu áp giúp tối ưu hóa hiệu quả làm kín (Seal effect), ngăn chặn tuyệt đối hiện tượng mỡ bôi trơn rò rỉ ra ngoài và chống nước xâm nhập từ môi trường áp lực bên ngoài, duy trì trạng thái bôi trơn hoàn hảo.
7. Đường kính vòng đệm pitch của nhông xích lắp trên trục ra của dòng MFG cần lưu ý gì?
Để bảo vệ trục không bị uốn gãy do ứng suất tập trung, đường kính vòng pitch (Pitch circle diameter) của nhông xích hoặc bánh răng lắp trên trục ra bắt buộc phải được lựa chọn kích thước lớn hơn hoặc bằng 3 lần đường kính ngoài của trục đầu ra hộp số (3 x Output shaft diameter).
8. Vị trí lắp đặt điểm tác dụng tải trên đoạn trục thò ra của dòng MFG như thế nào là đúng kỹ thuật?
Điểm tác dụng lực căng (Overhang load) của nhông xích hoặc bánh răng truyền động phải được đẩy sâu vào sát vai trục tối đa trong phạm vi cho phép. Cần tránh việc lắp cơ cấu truyền động ở rìa ngoài đầu trục vì sẽ làm tăng momen uốn, dễ dẫn đến hiện tượng mỏi cơ học và gãy trục đầu ra.
9. Độ chùng tiêu chuẩn của dây xích truyền động kết nối từ trục ra hộp số dòng MFG là bao nhiêu?
Độ chùng cơ học an toàn của dây xích (Amount of slack for chain) được quy định chặt chẽ bằng 2% khoảng cách tâm trục giữa hai nhông truyền động (Span distance - ký hiệu L). Công thức xác định độ chùng: S = 0.02L. Nếu xích quá căng sẽ gây phá hủy vòng bi đầu trục, ngược lại nếu xích quá chùng sẽ sinh lực sốc cực đại khi khởi động gây vỡ răng hộp số.
10. Khi lắp lắp bích khớp nối (Coupling) lên trục ra của giảm tốc DSK MFG, dải dung sai gia công lỗ bích khớp nối yêu cầu là bao nhiêu?
Để đảm bảo độ đồng tâm hoàn hảo, lỗ trục của khớp nối lắp lên trục ra (hoặc trục vào tốc độ cao) phải được gia công chính xác theo dải dung sai lắp ghép tiêu chuẩn từ h6/M6 cho đến h6/P6. Hãng khuyến cáo nên gia nhiệt nhẹ bích khớp nối trước khi tiến hành ép trục để tránh gây xung lực làm hỏng vòng bi bên trong hộp số.
11. Sai số cho phép về độ lệch tâm và độ vuông góc khi lắp khớp nối trực tiếp với trục dòng MFG là bao nhiêu?
Khi sử dụng phương pháp nối trục trực tiếp bằng khớp nối linh hoạt (Flexible Coupling), sai số cho phép về độ vuông góc giữa mặt bích lắp với đường tâm trục không được vượt quá 0,15mm T.I.R. Đồng thời, độ sai lệch đồng tâm giữa hai trục kết nối (sai số đồng tâm) phải nằm trong giới hạn hạn định 0,15mm T.I.R.
12. Ý nghĩa của ký hiệu mã răng "D" và "T" trong các model như MFG 522D hay MFG 32T là gì?
D (Double reduction): Biểu thị hộp số sử dụng kết cấu truyền động giảm tốc cấu thành từ 2 cấp bánh răng nghiêng ăn khớp liên tiếp, thường dùng cho dải tỷ số truyền nhỏ và trung bình.T (Triple reduction): Biểu thị hộp số sử dụng kết cấu truyền động giảm tốc 3 cấp bánh răng nghiêng ăn khớp liên tiếp, chuyên dụng để tạo ra các tỷ số truyền rất lớn với tốc độ vòng quay đầu ra siêu chậm.
13. Khái niệm dòng phanh "No-Noise Brake" thế hệ mới của DSK có cấu tạo gì đặc biệt?
Đây là thiết kế độc quyền của hãng (mã đơn sáng chế số 116289). Bằng việc tích hợp thêm một lớp vật liệu đệm đàn hồi giảm chấn chịu lực chuyên dụng (ký hiệu chi tiết số 27) vào không gian giữa đĩa bố phanh lining (chi tiết số 28) và phần lõi định vị (Fixed Hub - chi tiết số 26). Cấu trúc này triệt tiêu hoàn toàn tiếng va đập kim loại và chấn động cơ học phát sinh trong khoảnh khắc đóng-ngắt phanh liên tục tại các hệ thống kho vận tự động hóa yêu cầu độ yên tĩnh cao.
14. Khi ứng dụng Geared Motor dòng MFG cho các cơ cấu nâng hạ đứng (Hoist, Cầu trục) thì chọn phanh như thế nào?
Đối với các ứng dụng nâng hạ chuyển động thẳng đứng chịu tác động trực tiếp của trọng lực, bắt buộc phải lựa chọn hệ thống có hệ số an toàn phanh cực cao. Hãng DSK khuyến cáo bắt buộc phải tăng công suất định mức của cụm phanh điện từ lên cao hơn một cấp so với công suất thực tế của motor điện tích hợp. Ví dụ cụ thể: Động cơ sử dụng loại công suất 0,75kW 4P thì hệ thống phanh điện từ đi kèm phía sau đuôi phải lựa chọn loại phanh có kích thước mô-men tương đương cấu trúc của dòng motor 1,5kW 4P.
15. Cấp cách điện Class F của động cơ DSK MFG Series mang lại lợi thế kỹ thuật gì?
Vật liệu cách điện Class F cho phép cuộn dây động cơ chịu được mức nhiệt độ giới hạn khi làm việc lên đến 155 độ C. Điều này giúp bảo vệ động cơ an toàn tuyệt đối trước các sự cố quá tải dòng ngắn hạn, dòng khởi động trùng lặp biên độ lớn và giúp tăng tuổi thọ cuộn dây đáng kể so với vật liệu Class B cũ trong môi trường vận hành nhà máy khắc nghiệt.
Kết luận.
Động cơ giảm tốc DSK MFG Series từ nhà sản xuất Daesung Industrial Co., Ltd. khẳng định vị thế là một trong những bộ truyền động trục thẳng song song có độ bền cơ học cao, kết cấu gọn nhẹ, dải thông số mô-men đáp ứng linh hoạt. Khả năng lắp đặt đa hướng tự do nhờ công nghệ bôi trơn đóng gói mỡ kín Albania EP R00 và tính năng tương thích kích thước lắp đặt 100% với dòng SKK truyền thống biến MFG trở thành giải pháp kinh tế và kỹ thuật xuất sắc.
Việc tính toán chuẩn xác hệ số dịch vụ dựa trên quán tính quán tính bánh đà GD^2 và tuân thủ dải giới hạn lực hướng tâm OHL chính là chìa khóa giúp hệ thống truyền động của nhà máy vận hành bền bỉ, an toàn qua nhiều năm tháng.
