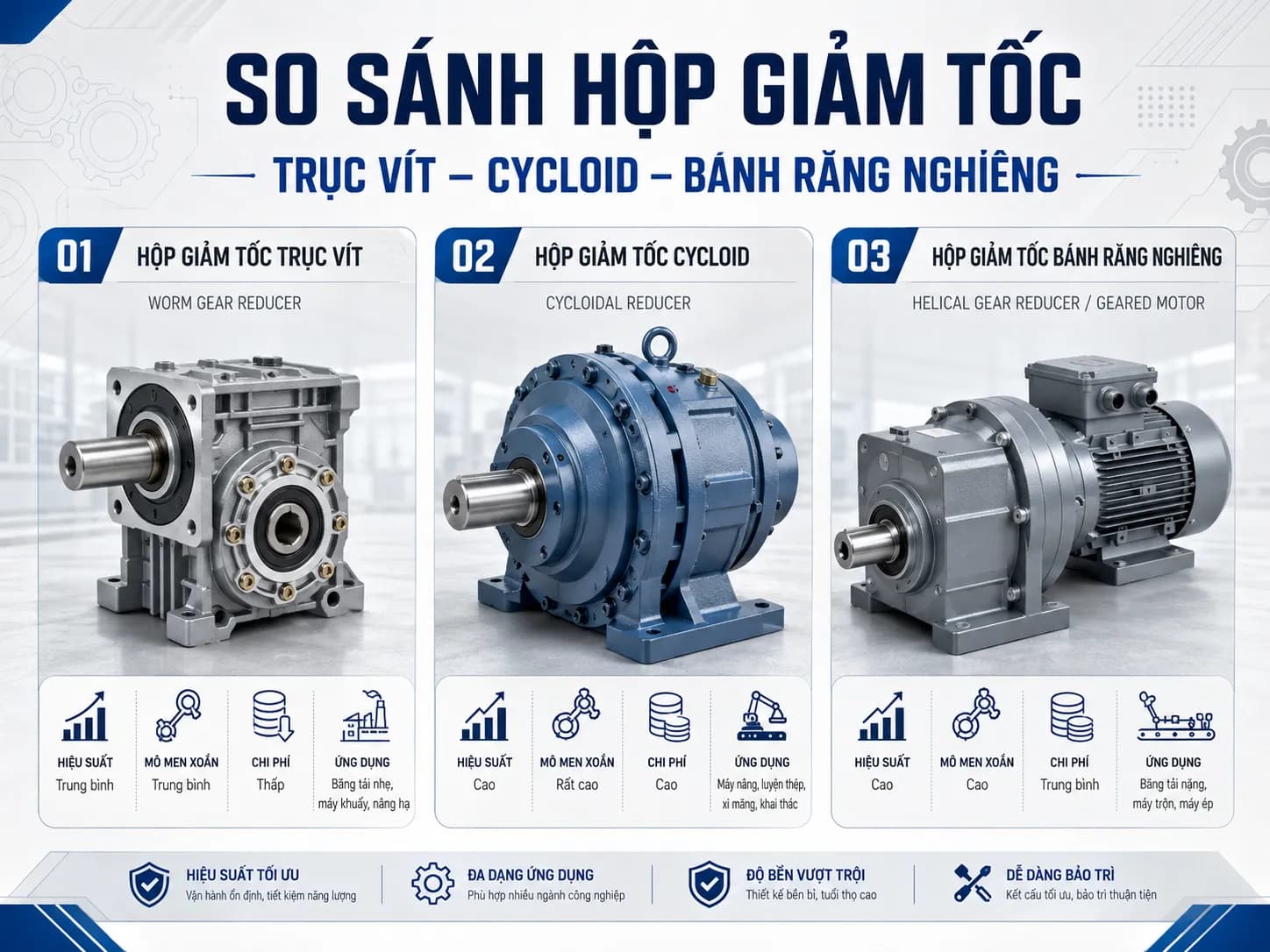

So sánh hộp giảm tốc trục vít, cycloid và bánh răng nghiêng: Nên chọn loại nào?

So sánh hộp giảm tốc trục vít, cycloid và bánh răng nghiêng: Nên chọn loại nào?

Hộp giảm tốc là gì?

Hình minh họa nguyên lý hộp giảm tốc công nghiệp, thể hiện quá trình giảm tốc độ vòng quay và tăng mô-men xoắn đầu ra cho hệ thống truyền động

Hộp giảm tốc là thiết bị cơ khí dùng để giảm tốc độ vòng quay từ động cơ và tăng mô-men xoắn đầu ra cho máy móc. Thiết bị này được sử dụng rộng rãi trong băng tải, máy khuấy, máy nghiền, máy đóng gói, máy trộn, hệ thống nâng hạ, dây chuyền logistics và nhiều hệ thống truyền động công nghiệp khác.

Ví dụ, một motor điện 4 cực thường có tốc độ khoảng 1.450 vòng/phút. Nếu máy chỉ cần tốc độ đầu ra 72 vòng/phút, cần sử dụng hộp giảm tốc với tỷ số truyền phù hợp để giảm tốc độ và tăng lực kéo cho tải.

Hộp giảm tốc thường được chọn theo các thông số chính:

• Công suất motor

• Tốc độ đầu vào

• Tốc độ đầu ra mong muốn

• Tỷ số truyền

• Mô-men xoắn đầu ra

• Kiểu tải làm việc

• Thời gian vận hành mỗi ngày

• Kiểu lắp đặt

• Môi trường làm việc

Hộp giảm tốc trục vít là gì?

Hình ảnh hộp giảm tốc trục vít dùng cho băng tải công nghiệp, phù hợp với ứng dụng cần thiết kế nhỏ gọn, truyền động vuông góc và chi phí hợp lý.

Hộp giảm tốc trục vít là loại hộp giảm tốc sử dụng cơ cấu truyền động giữa trục vít và bánh vít. Đặc điểm dễ nhận biết của loại này là trục đầu vào và trục đầu ra thường vuông góc với nhau.

Loại hộp giảm tốc này được dùng rất phổ biến trong các hệ thống cần thiết kế nhỏ gọn, tỷ số truyền lớn, chi phí hợp lý và không gian lắp đặt hạn chế.

Ưu điểm của hộp giảm tốc trục vít

Hộp giảm tốc trục vít có kết cấu gọn, dễ lắp đặt và phù hợp với nhiều máy móc phổ thông. Nhờ cơ cấu truyền động vuông góc, loại này rất thuận tiện khi cần đổi hướng truyền động trong không gian hẹp.

Một số ưu điểm nổi bật:

• Thiết kế nhỏ gọn

• Dễ lắp đặt

• Chi phí đầu tư hợp lý

• Phù hợp với truyền động vuông góc

• Có thể đạt tỷ số truyền lớn

• Vận hành tương đối êm ở tải phù hợp

• Một số trường hợp có khả năng hạn chế quay ngược tải

Nhược điểm của hộp giảm tốc trục vít

Điểm cần lưu ý của hộp giảm tốc trục vít là hiệu suất thường thấp hơn so với hộp giảm tốc bánh răng nghiêng. Khi làm việc với tải nặng hoặc chạy liên tục trong thời gian dài, hộp giảm tốc có thể phát nhiệt cao hơn.

Một số nhược điểm thường gặp:

• Không tối ưu cho tải nặng liên tục

• Hiệu suất truyền động thấp hơn bánh răng nghiêng

• Dễ nóng nếu chọn sai tải

• Cần chú ý dầu bôi trơn

• Bánh vít có thể mòn nhanh nếu quá tải

• Không phù hợp với ứng dụng cần hiệu suất cao lâu dài

Ứng dụng phù hợp

Hộp giảm tốc trục vít thường phù hợp với:

• Băng tải nhỏ

• Máy đóng gói

• Máy cấp liệu

• Bàn nâng

• Cửa tự động

• Máy khuấy tải nhẹ

• Thiết bị phụ trợ

• Hệ thống cần truyền động vuông góc

Hộp giảm tốc cycloid là gì?

Hình ảnh hộp giảm tốc cycloid dùng cho máy khuấy hoặc hệ thống tải nặng, thể hiện khả năng chịu tải va đập và truyền mô-men xoắn lớn.

Hộp giảm tốc cycloid là loại hộp giảm tốc sử dụng cơ cấu truyền động cycloidal. Thay vì dùng cặp bánh răng thông thường, cơ cấu cycloid sử dụng chuyển động lệch tâm của đĩa cycloid để giảm tốc và truyền mô-men xoắn.

Loại hộp giảm tốc này thường được dùng trong các ứng dụng cần chịu tải nặng, tải va đập, mô-men xoắn lớn hoặc làm việc trong môi trường công nghiệp khắc nghiệt.

Ưu điểm của hộp giảm tốc cycloid

Ưu điểm lớn nhất của hộp giảm tốc cycloid là khả năng chịu tải va đập và tải nặng tốt. Do cơ cấu truyền lực có nhiều điểm tiếp xúc, cycloid thường phù hợp với các ứng dụng có tải thay đổi, khởi động thường xuyên hoặc yêu cầu độ bền cơ khí cao.

Một số ưu điểm nổi bật:

• Chịu tải va đập tốt

• Mô-men xoắn đầu ra lớn

• Tỷ số truyền cao

• Kết cấu chắc chắn

• Độ bền tốt trong môi trường công nghiệp nặng

• Phù hợp với tải thay đổi

• Làm việc tốt trong nhiều ứng dụng tải nặng

Nhược điểm của hộp giảm tốc cycloid

Hộp giảm tốc cycloid thường có giá cao hơn hộp giảm tốc trục vít phổ thông. Ngoài ra, không phải ứng dụng nào cũng cần đến khả năng chịu tải cao của cycloid. Nếu dùng cho tải nhẹ, chi phí đầu tư có thể không thật sự tối ưu.

Một số nhược điểm cần lưu ý:

• Giá thành thường cao hơn trục vít

• Cần chọn đúng hệ số tải

• Kích thước có thể lớn hơn tùy dòng

• Không phải lựa chọn tối ưu cho máy nhỏ, tải nhẹ

• Cần kiểm tra kỹ kiểu lắp đặt khi thay thế

Ứng dụng phù hợp

Hộp giảm tốc cycloid thường phù hợp với:

• Máy khuấy tải nặng

• Máy trộn

• Máy nghiền

• Máy ép

• Băng tải tải nặng

• Thiết bị xử lý vật liệu

• Dây chuyền có tải va đập

• Hệ thống cần mô-men xoắn lớn


Hộp giảm tốc bánh răng nghiêng là gì?

Hình ảnh hộp giảm tốc bánh răng nghiêng lắp trên dây chuyền băng tải công nghiệp, phù hợp với hệ thống cần hiệu suất cao, chạy êm và vận hành liên tục.

Hộp giảm tốc bánh răng nghiêng là loại hộp giảm tốc sử dụng các cặp bánh răng có răng được cắt nghiêng theo góc xoắn. Nhờ quá trình ăn khớp dần, loại hộp giảm tốc này thường vận hành êm hơn, giảm rung tốt hơn và có hiệu suất truyền động cao.

Đây là lựa chọn phù hợp cho các dây chuyền sản xuất chạy liên tục, cần độ ổn định, tuổi thọ và hiệu suất cao.

Ưu điểm của hộp giảm tốc bánh răng nghiêng

Hộp giảm tốc bánh răng nghiêng có ưu điểm lớn về hiệu suất và độ ổn định. So với trục vít, bánh răng nghiêng thường truyền động hiệu quả hơn, ít tổn hao năng lượng hơn và phù hợp hơn với các dây chuyền vận hành nhiều giờ mỗi ngày.

Một số ưu điểm nổi bật:

• Hiệu suất truyền động cao

• Vận hành êm

• Độ rung thấp

• Phù hợp với dây chuyền chạy liên tục

• Khả năng chịu tải tốt

• Tuổi thọ cao nếu chọn đúng tải

• Tiết kiệm năng lượng hơn trong vận hành dài hạn

Nhược điểm của hộp giảm tốc bánh răng nghiêng

Hộp giảm tốc bánh răng nghiêng thường có giá cao hơn các dòng trục vít phổ thông. Ngoài ra, khi cần tỷ số truyền rất lớn, có thể phải dùng nhiều cấp truyền hoặc chọn cấu hình hộp số phù hợp hơn.

Một số nhược điểm cần lưu ý:

• Chi phí đầu tư ban đầu cao hơn

• Kết cấu phức tạp hơn trục vít

• Cần lắp đặt và căn chỉnh đúng

• Không có khả năng tự hãm như một số cơ cấu trục vít

• Cần chọn đúng tỷ số truyền và mô-men đầu ra

Ứng dụng phù hợp

Hộp giảm tốc bánh răng nghiêng thường phù hợp với:

• Băng tải công nghiệp

• Dây chuyền sản xuất liên tục

• Máy đóng gói tốc độ cao

• Máy chế biến thực phẩm

• Máy cán, máy kéo, máy cuộn

• Hệ thống logistics

• Thiết bị cần hiệu suất cao

• Hệ thống cần vận hành êm và ổn định



Bảng so sánh hộp giảm tốc trục vít, cycloid và bánh răng nghiêng

Infographic so sánh hộp giảm tốc trục vít, cycloid và bánh răng nghiêng theo hiệu suất, khả năng chịu tải, chi phí và ứng dụng thực tế.

Nên chọn hộp giảm tốc nào cho từng ứng dụng?

Khi nào nên chọn hộp giảm tốc trục vít?

Nên chọn hộp giảm tốc trục vít khi hệ thống cần thiết kế gọn, truyền động vuông góc và chi phí đầu tư hợp lý. Đây là lựa chọn phù hợp cho các máy móc tải nhẹ đến trung bình, không yêu cầu hiệu suất quá cao và không chạy quá tải liên tục.

Ứng dụng phù hợp:

• Băng tải nhỏ

• Máy đóng gói đơn giản

• Máy cấp liệu

• Thiết bị phụ trợ

• Bàn nâng

• Cơ cấu cần hạn chế quay ngược tải

Khi nào nên chọn hộp giảm tốc cycloid?

Nên chọn hộp giảm tốc cycloid khi hệ thống có tải nặng, tải va đập hoặc cần mô-men xoắn lớn. Đây là lựa chọn phù hợp cho môi trường công nghiệp nặng, nơi hộp giảm tốc phải chịu lực lớn và làm việc ổn định trong thời gian dài.

Ứng dụng phù hợp:

• Máy khuấy vật liệu đặc

• Máy trộn

• Máy nghiền

• Máy ép

• Băng tải tải nặng

• Thiết bị xử lý vật liệu

Khi nào nên chọn hộp giảm tốc bánh răng nghiêng?

Nên chọn hộp giảm tốc bánh răng nghiêng khi hệ thống cần hiệu suất cao, vận hành êm và chạy liên tục. Đây là lựa chọn tốt cho các dây chuyền sản xuất cần độ ổn định cao và chi phí vận hành dài hạn thấp hơn.

Ứng dụng phù hợp:

• Băng tải công nghiệp

• Dây chuyền logistics

• Máy đóng gói tốc độ cao

• Dây chuyền thực phẩm

• Máy cán, máy kéo, máy cuộn

• Hệ thống sản xuất liên tục

Hình minh họa cách chọn hộp giảm tốc theo ứng dụng thực tế: trục vít cho tải nhẹ, cycloid cho tải nặng và bánh răng nghiêng cho dây chuyền chạy liên tục.

Sai lầm thường gặp khi chọn hộp giảm tốc

Chỉ chọn theo công suất motor

Nhiều người chỉ nhìn vào công suất motor như 0.75 kW, 1.5 kW, 2.2 kW hoặc 3.7 kW để chọn hộp giảm tốc. Cách chọn này chưa đủ chính xác. Cần kiểm tra thêm tốc độ đầu ra, tỷ số truyền, mô-men xoắn và kiểu tải.

Chỉ chọn theo giá rẻ

Hộp giảm tốc giá rẻ có thể phù hợp với tải nhẹ, nhưng nếu dùng cho tải nặng hoặc dây chuyền quan trọng, rủi ro hư hỏng sẽ cao hơn. Chi phí dừng máy đôi khi lớn hơn nhiều so với phần chi phí tiết kiệm ban đầu.

Không kiểm tra hệ số tải

Hệ số tải rất quan trọng với các ứng dụng có tải va đập, đảo chiều, khởi động liên tục hoặc chạy nhiều giờ mỗi ngày. Nếu chọn hộp giảm tốc không đủ hệ số tải, thiết bị có thể nhanh nóng, rung, ồn, mòn bánh răng hoặc hỏng bạc đạn.

Không kiểm tra kiểu lắp đặt

Trước khi mua hoặc thay thế hộp giảm tốc, cần kiểm tra kỹ:

• Kiểu lắp chân đế

• Kiểu lắp mặt bích

• Trục âm hay trục dương

• Đường kính trục

• Khoảng cách lỗ bắt bulong

• Vị trí motor

• Không gian lắp đặt thực tế

Checklist chọn hộp giảm tốc trước khi mua

Trước khi chọn hộp giảm tốc, nên chuẩn bị các thông tin sau:

1. Công suất motor đang sử dụng

2. Tốc độ motor đầu vào

3. Tốc độ đầu ra mong muốn

4. Tỷ số truyền cần dùng

5. Mô-men xoắn yêu cầu

6. Loại tải: nhẹ, trung bình, nặng, va đập

7. Thời gian vận hành mỗi ngày

8. Kiểu lắp đặt: chân đế, mặt bích, trục âm, trục dương

9. Đường kính trục

10. Không gian lắp đặt

11. Môi trường làm việc

12. Yêu cầu về độ ồn

13. Yêu cầu về hiệu suất

14. Ngân sách đầu tư

15. Thời gian cần hàng và chính sách bảo hành

Nếu chưa xác định được đầy đủ thông số, nên cung cấp hình ảnh thiết bị cũ, nameplate motor, tốc độ mong muốn và mô tả tải làm việc để được tư vấn chính xác hơn.

Kết luận

Hộp giảm tốc trục vít, cycloid và bánh răng nghiêng đều có ưu điểm riêng. Hộp giảm tốc trục vít phù hợp với ứng dụng cần thiết kế gọn, chi phí hợp lý và tải nhẹ đến trung bình. Hộp giảm tốc cycloid phù hợp với tải nặng, tải va đập và các máy cần mô-men xoắn lớn. Hộp giảm tốc bánh răng nghiêng phù hợp với dây chuyền chạy liên tục, yêu cầu hiệu suất cao, vận hành êm và độ ổn định lâu dài.

Nếu cần tối ưu chi phí ban đầu, hộp giảm tốc trục vít là lựa chọn dễ tiếp cận. Nếu cần độ bền cho tải nặng, nên cân nhắc cycloid. Nếu cần hiệu suất và độ ổn định cho dây chuyền sản xuất, bánh răng nghiêng thường là lựa chọn tốt hơn trong dài hạn.

Liên hệ tư vấn & báo giá

MDRIVETECH là đơn vị phân phối và hỗ trợ kỹ thuật các dòng động cơ giảm tốc DSK Daesung tại Việt Nam. Chúng tôi sẵn sàng tư vấn lựa chọn model phù hợp theo công suất, tỷ số truyền và ứng dụng thực tế của khách hàng.

📞 Hotline: 0868 789 647
📧 Email: [email protected]

Liên hệ ngay để nhận tư vấn kỹ thuật, catalogue sản phẩm và báo giá mới nhất.

Câu hỏi thường gặp

Hộp giảm tốc trục vít có bền không?

Hộp giảm tốc trục vít có thể vận hành bền nếu được chọn đúng tải, đúng tỷ số truyền và được bôi trơn đúng cách. Tuy nhiên, không nên dùng loại này cho tải quá nặng hoặc chạy quá tải liên tục nếu chưa kiểm tra kỹ mô-men và hệ số tải.

Hộp giảm tốc cycloid dùng cho ứng dụng nào?

Hộp giảm tốc cycloid thường dùng cho máy khuấy, máy trộn, máy nghiền, máy ép, băng tải tải nặng và các hệ thống có tải va đập hoặc cần mô-men xoắn lớn.

Hộp giảm tốc bánh răng nghiêng có ưu điểm gì?

Hộp giảm tốc bánh răng nghiêng có hiệu suất cao, vận hành êm, độ rung thấp và phù hợp với dây chuyền chạy liên tục. Đây là lựa chọn tốt cho băng tải công nghiệp, logistics, thực phẩm, bao bì và các hệ thống cần độ ổn định lâu dài.

Nên chọn hộp giảm tốc nào cho băng tải?

Nếu băng tải nhỏ và tải nhẹ, có thể dùng hộp giảm tốc trục vít. Nếu băng tải tải nặng hoặc làm việc liên tục, nên cân nhắc hộp giảm tốc cycloid hoặc bánh răng nghiêng tùy yêu cầu mô-men và hiệu suất.

Hộp giảm tốc nào tiết kiệm điện hơn?

Thông thường, hộp giảm tốc bánh răng nghiêng có hiệu suất truyền động cao hơn hộp giảm tốc trục vít, nên phù hợp hơn với các hệ thống cần tiết kiệm năng lượng trong vận hành dài hạn.
