Was ist der DSK Getriebemotor der DK-Serie?

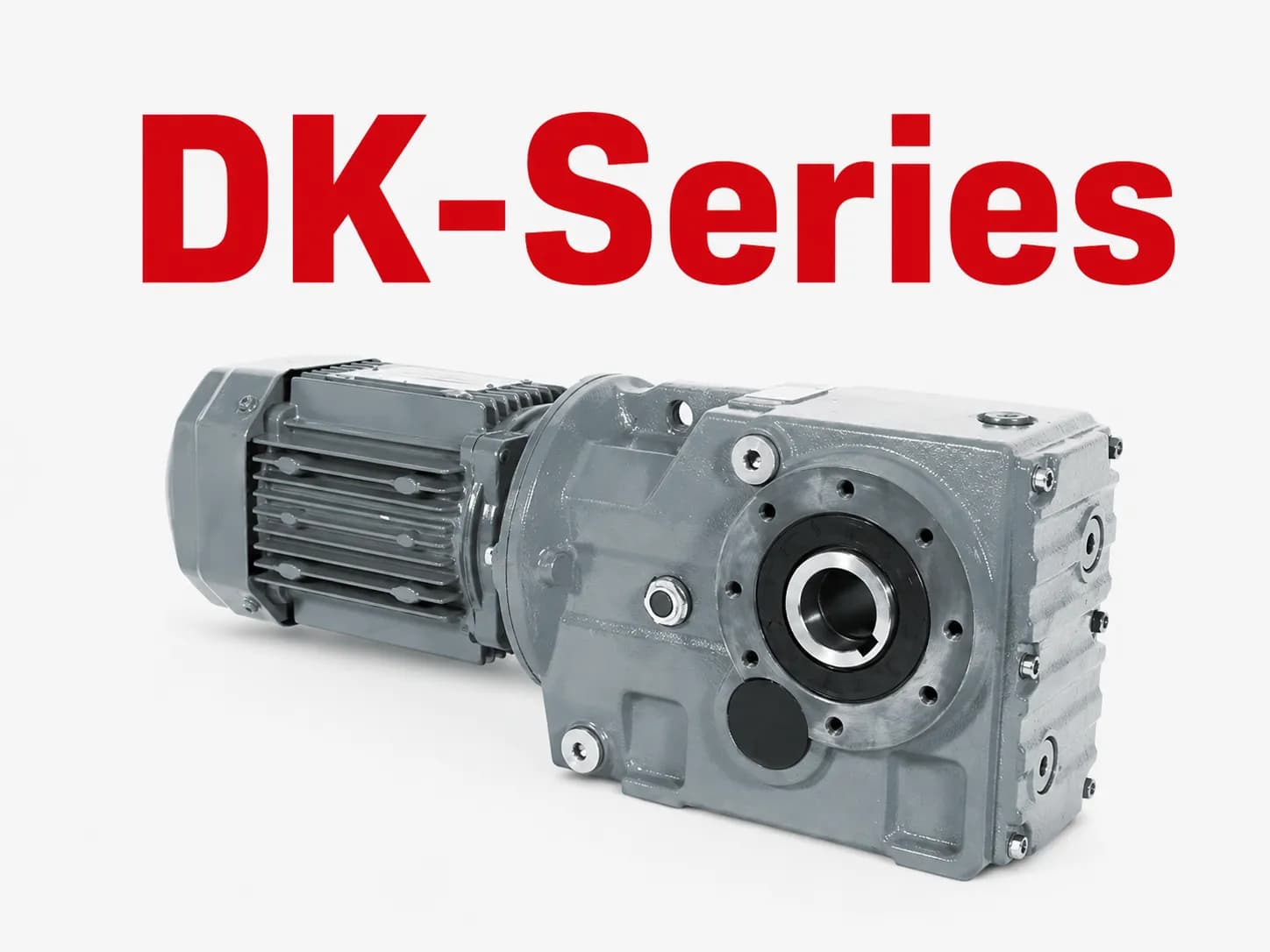

Der DSK Getriebemotor der DK-Serie ist eine Reihe von Kegelstirnradgetriebemotoren von Daesung Industrial, Südkorea. Diese Getriebereihe verwendet eine Kombination aus Stirnrad- und Kegelradverzahnung, was eine rechtwinklige Kraftübertragung ermöglicht, den Bauraum optimiert und eine hohe Übertragungseffizienz unter verschiedenen industriellen Betriebsbedingungen aufrechterhält.

Im Gegensatz zu Flachgetrieben oder koaxialen Getrieben zeichnet sich die DK-Serie durch eine rechtwinklige Anordnung der Abtriebswelle zum Motor aus. Dadurch eignet sich das Produkt besonders für Maschinen, die eine kompakte Antriebsanordnung, Platzersparnis und ein hohes Drehmoment erfordern.

Die DSK DK-Serie wird häufig in Förderbändern, Rührwerken, Verpackungsmaschinen, Hebesystemen, Produktionslinien, Materialtransportgeräten und industriellen Automatisierungssystemen eingesetzt, die einen kontinuierlichen Betrieb erfordern.

Die DSK DK-Serie ist eine Reihe von Kegelstirnradgetriebemotoren, die sich für industrielle Antriebssysteme eignen, die eine hohe Effizienz und Platzersparnis erfordern.

Kurze Vorstellung der Marke DSK – Daesung Industrial

DSK ist eine Marke für Getriebemotoren von Daesung Industrial Co., Ltd. – Machinery Division, Südkorea. Das Unternehmen entwickelt Getriebemotoren und Getriebe für viele Industriezweige wie Fördertechnik, Verpackungsmaschinen, Rührwerke, Automatisierung, Logistik, Lebensmittelindustrie, Stahl, Zement, Wasseraufbereitung und industrielle Fertigung.

Zu den herausragenden Produktreihen von DSK gehören die DR-Serie, DF-Serie, DK-Serie und DS-Serie. Die DK-Serie ist dabei die spezialisierte Reihe von Kegelstirnradgetriebemotoren für Anwendungen, die eine rechtwinklige Kraftübertragung, ein hohes Drehmoment, einen stabilen Betrieb und eine lange Lebensdauer erfordern.

Mit dem Fokus auf die Herstellung hochwertiger industrieller Antriebstechnik konzentriert sich DSK auf mechanische Haltbarkeit, Übertragungseffizienz, geringe Geräuschentwicklung und die Anpassungsfähigkeit an verschiedene Montagearten im Werk.

Herausragende Merkmale der DSK DK-Serie

Kegelstirnrad-Design für rechtwinklige Kraftübertragung

Ein charakteristisches Merkmal der DSK DK-Serie ist die Konstruktion aus Stirnrad- und Kegelradverzahnung. Diese Struktur ermöglicht es, Motor und Abtriebswelle im rechten Winkel zueinander anzuordnen, was dem Maschinensystem im Vergleich zu einigen koaxialen Getriebetypen Platz bei der Installation spart.

Dieses Design eignet sich hervorragend für Förderbänder, Rührwerke, Verpackungsmaschinen, Hebezeuge oder Systeme mit begrenztem Platzangebot für die Motorinstallation.

Hohe Übertragungseffizienz

Im Vergleich zu herkömmlichen Schneckengetrieben bieten Kegelstirnradgetriebe dank ihrer optimierten Verzahnung meist eine höhere Übertragungseffizienz. Dies trägt dazu bei, Energieverluste zu reduzieren, die Wärmeentwicklung zu begrenzen und die Betriebseffizienz des gesamten Systems zu verbessern.

Für Fabriken, die täglich viele Stunden im Dauerbetrieb arbeiten, hilft eine hohe Übertragungseffizienz dabei, Strom zu sparen und die Betriebskosten langfristig zu senken.

Hohes Drehmoment, geeignet für schwere Lasten

Die DSK DK-Serie wurde für Anwendungen entwickelt, die ein hohes Drehmoment erfordern. Der große Drehmomentbereich ermöglicht es dem Produkt, Systeme mit starkem Zugbedarf, schweren Lasten oder den Betrieb unter rauen industriellen Bedingungen optimal zu unterstützen.

Typische Anwendungen umfassen Schwerlastförderbänder, industrielle Rührwerke, Brecher, Mischer, Zuführsysteme, Materialtransportgeräte und automatisierte Produktionslinien.

Flexible Montageoptionen

Die DK-Serie bietet verschiedene Montagekonfigurationen, darunter Fußmontage, Flanschmontage, Vollwelle, Hohlwelle, Drehmomentstütze und Eingangswelle. Dadurch können Anwender das passende Modell für ihre bestehende Maschinenstruktur wählen, ohne das mechanische Design grundlegend ändern zu müssen.

Zu den gängigen Typen gehören DKAB, DK, DKA, DKF, DKAZ, DKAF, DKS und DKAT.

Stabiler Betrieb und hohe Langlebigkeit

Mit einem robusten Gehäuse, präzise gefertigten Zahnrädern und einem für industrielle Umgebungen ausgelegten Design bietet die DSK DK-Serie einen stabilen Langzeitbetrieb. Dies ist ein entscheidender Faktor für Produktionslinien, die Stillstandszeiten minimieren, den Wartungsaufwand reduzieren und die Zuverlässigkeit des Antriebssystems gewährleisten müssen.

Gängige Typen der DSK DK-Serie

DKAB-Typ

Der DKAB ist ein Kegelstirnradgetriebe mit Fußmontage und Hohlwelle. Diese Konfiguration eignet sich für Systeme, die direkt auf die Maschinenwelle montiert werden müssen, was den Platzbedarf optimiert und die Anzahl der zwischengeschalteten Antriebskomponenten reduziert.

DK-Typ

Der DK-Typ ist eine Ausführung mit Fußmontage und Vollwelle. Dies ist eine gängige Konfiguration für viele industrielle Antriebsanwendungen, insbesondere wenn eine Verbindung über Kupplungen, Kettenräder, Riemenscheiben oder Hilfsantriebe erforderlich ist.

DKA-Typ

Der DKA-Typ ist ein Kegelstirnradgetriebe mit Hohlwelle. Dieses Design eignet sich für Systeme, die direkt auf die Lastwelle montiert werden müssen, was die Struktur kompakter macht und Montageungenauigkeiten reduziert.

DKF-Typ

Der DKF-Typ ist eine Ausführung mit B5-Flansch und Vollwelle. Diese Konfiguration eignet sich für Maschinen, bei denen das Getriebe direkt an den Flansch des Maschinenrahmens oder der Antriebseinheit montiert werden muss.

DKAZ-Typ

Der DKAZ-Typ ist eine Kombination aus B14-Flansch und Hohlwelle. Dieses Design eignet sich für Systeme, die eine kompakte, konzentrische Installation erfordern und bei denen der mechanische Bauraum optimiert werden muss.

DKAF-Typ

Der DKAF-Typ ist eine Ausführung mit B5-Flansch und Hohlwelle. Dies ist die richtige Wahl für Anwendungen, die sowohl eine Flanschmontage als auch eine direkte Kraftübertragung über eine Hohlwelle erfordern.

DKS-Typ

Der DKS-Typ ist eine Ausführung mit Eingangswelle, auch bekannt als Line-Power-Typ. Diese Konfiguration wird häufig verwendet, wenn der Anwender das Getriebe mit einer separaten Antriebsquelle verbinden möchte, anstatt einen Getriebemotor zu verwenden.

DKAT-Typ

Der DKAT-Typ ist eine Ausführung mit Drehmomentstütze und Hohlwelle. Dieser Typ eignet sich für Anwendungen, bei denen das Reaktionsmoment während des Betriebs gehalten werden muss, was häufig bei Förderbändern, Schneckenförderern und Schwerlastantriebssystemen vorkommt.

Die DSK DK-Serie bietet zahlreiche Montagekonfigurationen, die flexibel auf die Designanforderungen industrieller Maschinensysteme reagieren.

Referenz-Technische Daten der DSK DK-Serie

Die tatsächlichen Parameter müssen für jedes Modell, Übersetzungsverhältnis, Motorleistung, Frequenz, Spannung, Montageart und Lastbedingungen der jeweiligen Anwendung überprüft werden.

Anwendungen des DSK Getriebemotors der DK-Serie

Industrielle Förderbänder

Die DK-Serie ist eine geeignete Wahl für Förderbandsysteme in Produktionsanlagen, Lagerhaltung, Verpackung, Lebensmittelindustrie, Logistik und Materialtransport. Das rechtwinklige Design ermöglicht eine kompakte Installation am Ende des Förderbandes, während das hohe Drehmoment einen stabilen Lasttransport gewährleistet.

Rührwerke und Mischer

Dank der Fähigkeit, ein hohes Drehmoment zu erzeugen, kann die DSK DK-Serie für chemische Rührwerke, Materialmischer, industrielle Rührbehälter und Geräte verwendet werden, die eine starke Rotationskraft bei niedriger Geschwindigkeit erfordern.

Verpackungsmaschinen und Produktionslinien

In Verpackungs-, Abfüll-, Sortier- oder Transportlinien hilft die DK-Serie, eine konstante Geschwindigkeit und einen kontinuierlichen Betrieb aufrechtzuerhalten. Die Anschlussmöglichkeit an einen Frequenzumrichter ermöglicht zudem eine flexible Geschwindigkeitsanpassung an jeden Produktionsprozess.

Hebesysteme und Materialtransport

Der Kegelstirnradgetriebemotor eignet sich für Hebezeuge, Hubtische, Schneckenförderer, Becherwerke oder Bewegungsmechanismen, die ein hohes Drehmoment und eine hohe Zuverlässigkeit erfordern.

Automatisierungsanlagen

In industriellen Automatisierungssystemen kann die DK-Serie mit Frequenzumrichtern, SPS, Sensoren und Schaltschränken integriert werden, um eine vollständige Antriebslösung zu bilden, die einen präzisen und stabilen Betrieb unterstützt.

So wählen Sie die passende DSK DK-Serie aus

Um das richtige Modell der DSK DK-Serie auszuwählen, müssen vor der Bestellung alle technischen Informationen vollständig ermittelt werden. Eine falsche Wahl der Leistung, des Übersetzungsverhältnisses oder der Montageart kann zu mangelnder Zugkraft, Überlastung, Überhitzung des Getriebes oder einer verkürzten Lebensdauer des Geräts führen.

Zu prüfende Informationen:

• Erforderliche Motorleistung.

• Gewünschte Abtriebsdrehzahl.

• Erforderliches Übersetzungsverhältnis.

• Tatsächliches Lastdrehmoment.

• Lastart: leichte, mittlere oder schwere Last.

• Tägliche Betriebsdauer.

• Häufigkeit von Start und Stopp.

• Montageart: Fuß, Flansch, Vollwelle, Hohlwelle oder Drehmomentstütze.

• Einbaulage M1–M6.

• Motorspannung und Frequenz.

• Verwendung von Frequenzumrichtern, Bremsen, Encodern oder speziellen Zubehörteilen.

Bei Anwendungen mit schweren Lasten, Stößen oder häufigem Start-Stopp sollten zusätzlich der Lastfaktor, der Sicherheitsfaktor, die Radiallast und die Axiallast überprüft werden, um einen stabilen Betrieb des Getriebes zu gewährleisten.

Hinweise zur Installation und zum Betrieb der DK-Serie

Damit die DSK DK-Serie langlebig arbeitet, muss sie fachgerecht installiert werden und die Betriebsbedingungen müssen vor der Inbetriebnahme überprüft werden.

Einige wichtige Hinweise:

• Überprüfen Sie die korrekte Einbaulage gemäß Design M1, M2, M3, M4, M5 oder M6.

• Stellen Sie sicher, dass die Schmiermittelmenge für die jeweilige Einbaulage geeignet ist.

• Überprüfen Sie vor der offiziellen Inbetriebnahme die Drehrichtung und den Antriebsstrang.

• Achten Sie auf eine konzentrische Ausrichtung bei der Verwendung von Kupplungen, Riemenscheiben oder Kettenrädern.

• Lassen Sie das Getriebe nicht über das zulässige Drehmoment hinaus belasten.

• Überprüfen Sie den Anzug der Schrauben an Fuß oder Flansch.

• Vermeiden Sie starke Vibrationen, Wellenversatz oder ungewöhnliche Stoßbelastungen.

• Bei Verwendung eines Frequenzumrichters müssen Beschleunigungszeit, Verzögerungszeit und Strombegrenzung entsprechend eingestellt werden.

• Überprüfen Sie Temperatur, Geräuschentwicklung und Vibration während der Testphase.

Eine korrekte Installation von Anfang an trägt dazu bei, dass das Getriebe stabil läuft, den Verschleiß der Zahnräder reduziert und die Lebensdauer der gesamten Antriebseinheit verlängert.

Die DSK DK-Serie unterstützt mehrere Einbaulagen, was die Flexibilität bei der Integration in industrielle Maschinensysteme erhöht.

Warum sollten Sie sich für die DSK DK-Serie entscheiden?

Die DSK DK-Serie ist die richtige Wahl für Unternehmen, die einen südkoreanischen Getriebemotor mit hoher Effizienz, hohem Drehmoment und kompaktem Design für begrenzten Bauraum benötigen.

Das Produkt eignet sich für Systeme, die:

• Rechtwinklige Kraftübertragung benötigen.

• Schwere Lasten und hohes Drehmoment erfordern.

• Einen stabilen Langzeitbetrieb benötigen.

• Platz bei der Installation sparen müssen.

• Energieverluste im Vergleich zu ineffizienten Getriebetypen reduzieren wollen.

• Verschiedene Montageoptionen je nach Maschinendesign benötigen.

• Einfach mit Frequenzumrichtern zur Geschwindigkeitsregelung kombiniert werden sollen.

Mit einem breiten Leistungsbereich, vielen Übersetzungsverhältnissen und verschiedenen Montagearten kann die DSK DK-Serie vielfältige Anforderungen in der industriellen Fertigung erfüllen, von leichten Förderbändern bis hin zu Schwerlastsystemen, die eine hohe Zuverlässigkeit erfordern.

MDriveTech bietet Lösungen für DSK Getriebemotoren der DK-Serie

MDriveTech unterstützt Sie bei der Auswahl der DSK DK-Serie gemäß den technischen Anforderungen Ihres jeweiligen Systems. Das technische Team kann Sie bei der Überprüfung von Motorleistung, Abtriebsdrehzahl, Übersetzungsverhältnis, Drehmoment, Montageart, Einbaulage und Anschlussmöglichkeiten an Frequenzumrichter oder Schaltschränke unterstützen.

Wenn Ihr Unternehmen einen Kegelstirnradgetriebemotor für Förderbänder, Rührwerke, Verpackungsmaschinen, Logistik, Materialtransport oder Automatisierungssysteme benötigt, ist die DSK DK-Serie dank ihres robusten Designs, ihrer hohen Effizienz und ihrer breiten Anwendungsmöglichkeiten in Fabriken eine überlegenswerte Lösung.

📞 Hotline: 0868 789 647
📧 Email: [email protected]

Häufig gestellte Fragen zur DSK DK-Serie

Was für ein Getriebemotor ist die DSK DK-Serie?

Die DSK DK-Serie ist eine Reihe von Kegelstirnradgetriebemotoren, die eine Kombination aus Stirnrad- und Kegelradverzahnung für eine rechtwinklige Kraftübertragung verwenden.

Was unterscheidet die DK-Serie von der DR-Serie?

Die DR-Serie ist in der Regel eine Reihe von koaxialen Stirnradgetriebemotoren, während die DK-Serie eine Reihe von Kegelstirnradgetriebemotoren mit rechtwinkliger Kraftübertragung ist. Die DK-Serie ist besser geeignet, wenn Platz gespart werden muss und die Abtriebswelle in einem 90-Grad-Winkel angeordnet werden soll.

Kann die DK-Serie mit einem Frequenzumrichter verwendet werden?

Ja. Die DSK DK-Serie kann mit einem Frequenzumrichter kombiniert werden, um die Geschwindigkeit zu regeln, den Beschleunigungs- und Verzögerungsprozess zu steuern und den Betrieb für Förderbänder, Rührwerke oder Produktionslinien zu optimieren.

Sollte man eine Vollwelle oder eine Hohlwelle wählen?

Eine Vollwelle eignet sich für Verbindungen über Kupplungen, Riemenscheiben oder Kettenräder. Eine Hohlwelle eignet sich, wenn eine direkte Montage auf die Maschinenwelle gewünscht ist, was das Design kompakter macht und Zwischenkomponenten reduziert.

Welche Informationen müssen bei der Auswahl der DK-Serie bereitgestellt werden?

Sie müssen Motorleistung, Abtriebsdrehzahl, Übersetzungsverhältnis, Lastdrehmoment, Montageart, Einbaulage, Spannung, Frequenz, Betriebsdauer und tatsächliche Lasteigenschaften angeben.

Fazit

Der DSK Getriebemotor der DK-Serie ist ein südkoreanischer Kegelstirnradgetriebemotor, der für Antriebssysteme geeignet ist, die eine hohe Effizienz, ein hohes Drehmoment und ein kompaktes Installationsdesign erfordern. Mit seiner Stirnrad-Kegelrad-Struktur erfüllt die DK-Serie hervorragend die Anforderungen für Förderbänder, Rührwerke, Verpackungsmaschinen, Materialtransport, Logistik und industrielle Automatisierung.

Dank des breiten Leistungsbereichs, vieler Übersetzungsverhältnisse, verschiedener Montagearten und eines stabilen Betriebs ist die DSK DK-Serie eine zuverlässige Wahl für Fabriken, die eine langlebige, effiziente und für die industrielle Produktionsumgebung geeignete Antriebslösung benötigen.

Kontaktieren Sie MDriveTech für eine Beratung zur Auswahl des passenden DSK Getriebemotors der DK-Serie für Ihr System.
