インバータとは？産業用における構造、動作原理、用途の完全ガイド
インダストリー4.0の時代において、自動化とエネルギー最適化はあらゆる製造業にとって死活問題です。もし貴社の機械システムが過剰な電力を消費していたり、モータが頻繁な突入電流で故障したり、あるいは製造プロセスで絶対的な速度制御が求められているなら、インバータ技術の導入は不可欠です。
では、インバータ（VFD）とは一体何でしょうか？工場でどのような技術的課題を解決するのでしょうか？本記事では、15年以上の実務経験を持つドライブエンジニアとして、概念、物理構造、動作原理から最適な選定方法までを深く分析し、エンジニア、購買担当者、経営者の皆様が正確な投資判断を下せるよう包括的な視点を提供します。

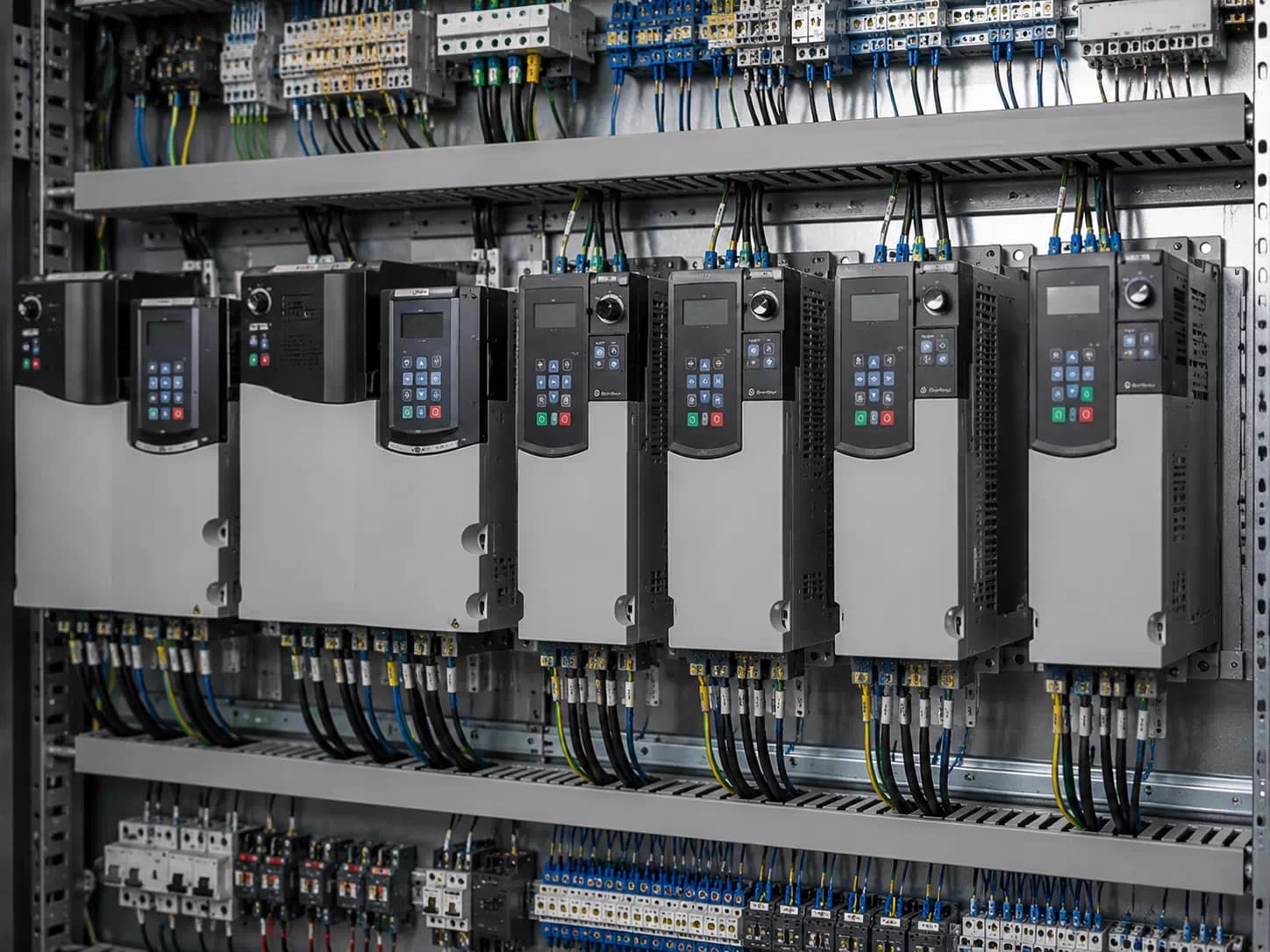

インバータとは？
インバータ（英語ではInverterまたはVariable Frequency Drive - VFD）は、ある周波数の交流電流を、調整可能な別の周波数の交流電流に変換する装置です。インバータの核心機能は、モータ内部の巻線に供給される電流の周波数を変化させることで、複雑な機械式ギアボックスを使用せずに、モータの速度とトルクを無段階に制御することです。
基本的な電磁気学の原理によれば、非同期交流モータの速度は以下の式で計算されます：
n = 60f / p
ここで：
n: モータの同期速度（回転/分）。
f: 交流電流の周波数（Hz）。
p: モータの磁極対数。
上記の式に基づくと、モータの磁極対数 p は固定されているため、速度 n を変更する唯一かつ最も効果的な方法は、周波数 f を変更することです。これがVFDが担う役割です。
構造と動作原理
インバータの詳細構造
標準的な産業用インバータは、主に4つの部品で構成されています：
整流回路（Rectifier）： 通常、ダイオードブリッジ（非制御整流）またはSCRを使用します。その機能は、電源（単相または三相）からの交流（AC）を直流（DC）に変換することです。
直流リンク（DC Link / フィルタ）： 大容量のコンデンサシステムとインダクタで構成されています。DCリンクの役割は、整流回路を通過した後のDC電流のリップルを平滑化・除去し、安定したDC電源を蓄積することです。
インバータ回路（Inverter / IGBT）： これはインバータの「心臓部」です。高性能な半導体素子、最も代表的なIGBT（絶縁ゲート型バイポーラトランジスタ）を使用します。IGBTは電子スイッチとして機能し、極めて高速（毎秒数千回）でオン/オフを切り替えることで、DC電流を再びAC電流に変換します。
制御回路（Control Unit）： マイクロプロセッサ基板がユーザー、センサ、またはPLCからの信号を受け取り、計算を行い、インバータ回路のIGBTを駆動するための制御パルス（通常はPWM技術を使用）を出力します。
動作原理
エネルギー変換プロセスは3つの段階で行われます：
第1段階（ACからDCへ）： グリッド電源（例：三相380V、50Hz）が整流器に入力されます。ダイオードシステムがこの交流を直流に変換します。
第2段階（DCフィルタリング）： このDC電流には脈動があるため、DCリンクのコンデンサフィルタを通過します。DC電圧はここで平滑化・蓄積され、380V ACグリッドの場合、通常約540V DCとなります。
第3段階（DCから調整可能なACへ）： マイクロプロセッサはPWM（パルス幅変調）方式を使用します。IGBTバルブのオン/オフ時間を変化させることで、DC電圧を方形波パルスに「チョッピング」します。これが電動モータの巻線に入ると、プログラムされた通りに周波数と電圧が変化する疑似正弦波電流が生成されます。
主なメリット
VFDへの投資は、自動化技術における標準となっている理由を裏付ける優れたメリットをもたらします：
最大限の省エネ： ポンプやファンなどの可変負荷アプリケーションにおいて、実際の需要に合わせてモータ速度を低減することで（100%運転して絞り弁を使用する代わりに）、消費電力を20%から50%削減できます。
機械および駆動システムの保護： ソフトスタート機能により、始動電流が制御され、グリッド電圧の低下を引き起こしません。同時に、始動時の機械的衝撃が排除され、ベルト、ベアリングの保護、および減速機や配管システムの摩耗軽減に寄与します。
生産性と品質の向上： 無段階かつ正確な速度調整により、技術サイクル（例：包装機、繊維機械）を最適化し、不良品を削減します。
包括的なモータ保護： 過電流、過電圧、低電圧、欠相、相不平衡、過熱などの電子保護機能を内蔵しています。
柔軟な接続性： 産業用通信プロトコル（Modbus RTU、Profibus、Profinet、Ethernet/IP）を介して、PLC/SCADAシステムに簡単に統合できます。
注意すべきデメリット
「強力な武器」である一方で、エンジニアは使用時のリスクを認識し、対策を講じる必要があります：
初期投資コスト： 従来の始動方法（電磁開閉器、スターデルタ）と比較して高価です。
高調波問題（Harmonics）： 半導体素子のスイッチングプロセスで高次高調波が発生し、敏感な電子機器への干渉や変圧器の過熱を引き起こす可能性があります。これに対処するために、リアクトル（Choke）や高調波フィルタの追加が必要になることが一般的です。
環境要件： 電子基板は塵埃、湿気、化学物質に敏感です。高いIP保護等級を持つ電気盤が必要です。
専門知識の要求： パラメータ設定には、自動化駆動に関する一定の知識を持つ保守担当者が必要です。
現在の一般的な分類
インバータの販売・設置経験に基づき、市場における3つの主要な基準で分類します：
1. 電源による分類
単相220V入力/三相220V出力VFD： 民生用や、単相電源しかないが三相モータ（220Vデルタ結線）を動かしたい小規模工場でよく使用されます。
三相220V VFD： 日本や米国から輸入された機械で一般的です。
三相380V（または400V/415V/480V）VFD： 産業界で最も一般的なタイプです。
2. 動作電圧による分類
低圧（Low Voltage）： 110V、220V、380V、690Vの電圧レベルで使用されます。（市場の90%以上を占めます）。
中圧（Medium Voltage）： セメント、鉱業、浄水場などで見られる、3.3kV、6.6kV、11kVの超大容量モータ用です。
3. 負荷特性による分類
軽負荷 / ポンプ・ファン用（Variable Torque / Normal Duty）： 給水ポンプ、排気ファン向けに設計されています。過負荷耐性は低めです（通常60秒で120%）。
重負荷（Constant Torque / Heavy Duty）： クレーン、プレス機、エアコンプレッサー、コンベア向けに設計されています。過負荷耐性は高めです（通常60秒で150% - 200%）。
産業用アプリケーション
この装置の存在は、あらゆる産業用駆動ソリューションの核心です。
HVAC、ポンプ、ファンシステム： PIDループを介して、実際の圧力や温度に応じて水流/気流を自動調整し、大幅な省エネを実現します。
コンベア： 生産プロセスと同期してコンベア速度を調整でき、始動/停止時の製品破損を防ぎます。
クレーン、昇降システム： 減速機付きモータと組み合わせ、制動抵抗器（負荷降下時の回生エネルギー消費用）を統合することで、極めてスムーズな昇降、正確な位置決め、労働安全の確保が可能になります。
エアコンプレッサー： 使用需要が絶えず変化しても、工場ネットワーク内の圧縮空気圧を常に設定レベルで安定させます。
射出成形機、押出機： 押圧力を安定させ、製品品質を向上させます。
選定ガイド
製品を正しく購入し、無駄や機器の焼損を防ぐために、技術・購買部門は以下の5つの要素を調査する必要があります：
モータパラメータ： モータ銘板を確認し、電圧（V）、定格電流（A）、速度（RPM）、出力（kW）を確認してください。VFDの定格電流は、必ずモータの定格電流 以上 のものを選定してください。
負荷特性： その機械は何をするものか？重負荷（クレーン、粉砕機）の場合は、重負荷用（Heavy Duty）インバータを選択してください。粉砕機に軽負荷用ポンプファンインバータを使用してはいけません。
電源： 工場が単相220V、三相220V、三相380Vのいずれを使用しているかを明確に特定してください。
設置環境： 金属粉塵や湿気が多いエリア（繊維染色、化学）では、高いコンフォーマルコーティングやIP54、IP66保護等級を持つタイプを選択する必要があります。
制御要件： システムは外部スイッチ、ポテンショメータで動作するか、HMI/PLC画面経由か？Profinet通信カードやエンコーダ（クローズドループ）が必要か？
一般的なエラーとトラブルシューティング
保守エンジニアがよく遭遇する一般的なエラーコードと、迅速な対処方法のまとめ表です：
一般的なエラーコード | エラー名 | 主な原因 | 対処・復旧方法 |
OC (Overcurrent) | 過電流 | モータハウジングの短絡、機械的固着、加速時間が短すぎる。 | モータ絶縁チェック、機械的固着の確認、加速時間の延長。 |
OV (Overvoltage) | 過電圧 | グリッド電圧が許容値以上、慣性負荷の減速が速すぎる。 | 電源電圧の確認。慣性負荷による逆電圧発生時は制動抵抗器を追加。 |
UV (Undervoltage) | 低電圧 | 入力欠相、グリッド電圧降下、電源コンタクタの故障。 | 三相入力電圧の測定、電源ケーブルとコンタクタの確認。 |
OL (Overload) | 過負荷 | VFD容量が負荷より小さい、モータ固着、ベアリングのグリス切れ。 | 実電流の測定、機械部分の確認、機器容量のアップグレード検討。 |
OH (Overheat) | 過熱 | 冷却ファン故障、盤内フィルタ詰まり、周囲温度が高すぎる。 | ヒートシンクの清掃、冷却ファンの交換、盤内換気ファンの追加。 |
見積もりと価格に影響する要因
現在の市場は非常に多様で価格帯も広いです。価格は主に4つの要因に左右されます：
ブランド・原産国：
ハイエンドセグメント（欧州、米国、日本）： Siemens、ABB、Yaskawa、Mitsubishi、Allen-Bradley。耐久性が非常に高く、機能が複雑で、価格も高い。
ミドルレンジ＆低価格セグメント（台湾、中国）： Delta、INVT、LS、Elektrim、Inovance。性能が安定しており、設定が容易で、投資コストが低く、投資回収が早い。
出力（kW/HP）： 価格に比例します。出力が大きいほど、IGBTやコンデンサ部品が高価になります。
負荷タイプ（重負荷 vs 軽負荷）： 重負荷設計は、同じkW数であっても、より大きな電力部品を使用する必要があるため、軽負荷用よりも常に高価です。
拡張機能： PLC内蔵、産業用通信カード、IP66防水仕様などは、コストを大幅に押し上げます。
注：各時点および特定のプロジェクトに応じた正確な見積もりについては、プロジェクト価格（Project Pricing）を受け取るために、販売代理店に直接お問い合わせください。
信頼できるインバータの購入先
自動化機器の購入は、消費財の購入とは異なります。貴社は数十億円規模の生産ライン全体の安定性を購入しているのです。そのため、MDRIVE TECHは、産業用駆動ソリューションを提供する先駆的で信頼できる企業であることを誇りに思っています。
なぜMDRIVE TECHを選ぶのか？
深い専門知識（Expertise）： 15年以上の実務経験を持つエンジニアチームが、電気機械システムのあらゆる隅々を理解しています。私たちは機器を売るだけでなく、技術的なソリューションを提案します。
純正品質（Trustworthiness）： 100%の製品がメーカーからのCO、CQ書類を完備しています。偽物、模倣品、再生品（refurbished）は一切取り扱いません。
生涯サポート： プロフェッショナルなアフターサービス、パラメータ設定支援、工場への出張接続、24時間365日のトラブルシューティング対応。
FAQ - よくある質問
1. 単相入力三相出力インバータとは？工場システムに電源を供給できますか？
これは、単相220Vを入力して三相220Vを出力するVFDです。これは、1台の三相モータ（220Vデルタ結線に変更済み）を直接動かすためだけに のみ 使用されます。この装置を、家庭用機器や工場全体に三相電源を供給するための変圧器として使用することはできません。
2. インバータを使用すると本当に節電になりますか？
はい、ただし負荷の種類によります。給水ポンプや送風機などの遠心負荷の場合、アフィニティ法則（Affinity Laws）に従い、速度を20%下げると消費電力は50%近く減少します。しかし、昇降負荷（クレーン）や定負荷コンベアの場合、この装置による明らかな節電効果は期待できず、主な目的は機械保護とプロセス制御になります。
3. エラー発生時にインバータをリセットするには？
画面にエラーが表示されたら、まずマニュアルでエラーコードを調べて原因を根本的に解決してください。処理が終わったら、キーボードの「RESET」/「STOP」ボタンを押すか、電源を5〜10分間切ってDCリンクコンデンサの電荷を放電させてから再投入することでリセットできます。
4. VFDからモータまでの最大距離は？
安全な距離は通常50メートル未満です。ケーブルが長すぎる場合（例：100m以上）、ケーブルの寄生容量が増加し、電圧反射が発生してモータの絶縁を損傷します。どうしても遠距離配線が必要な場合は、出力リアクトル（Output Choke）またはdV/dtフィルタ（正弦波フィルタ）を追加する必要があります。
