韓国WinTEC社製 電磁流量計 WTMシリーズ

WinTEC WTM 電磁流量計 – 韓国発の高精度流量測定ソリューション

WinTEC WTM 電磁流量計とは？

WinTEC WTM 電磁流量計は、韓国製の産業用液体流量計であり、工場で使用される上水、排水、導電性化学薬品、および多様な溶液の測定用に設計されています。本製品シリーズには、WTM1000、WTM1100、WTM1200 などの一般的なモデルが含まれており、配管システムのさまざまな設置条件に対応可能です。

本装置はファラデーの電磁誘導の法則に基づいて動作し、流速を測定して瞬時流量および積算流量を算出します。機械的な可動部がない設計により、WinTEC 電磁流量計は高い耐久性と低摩耗性を実現しており、連続的な流量測定が必要な産業環境に適しています。

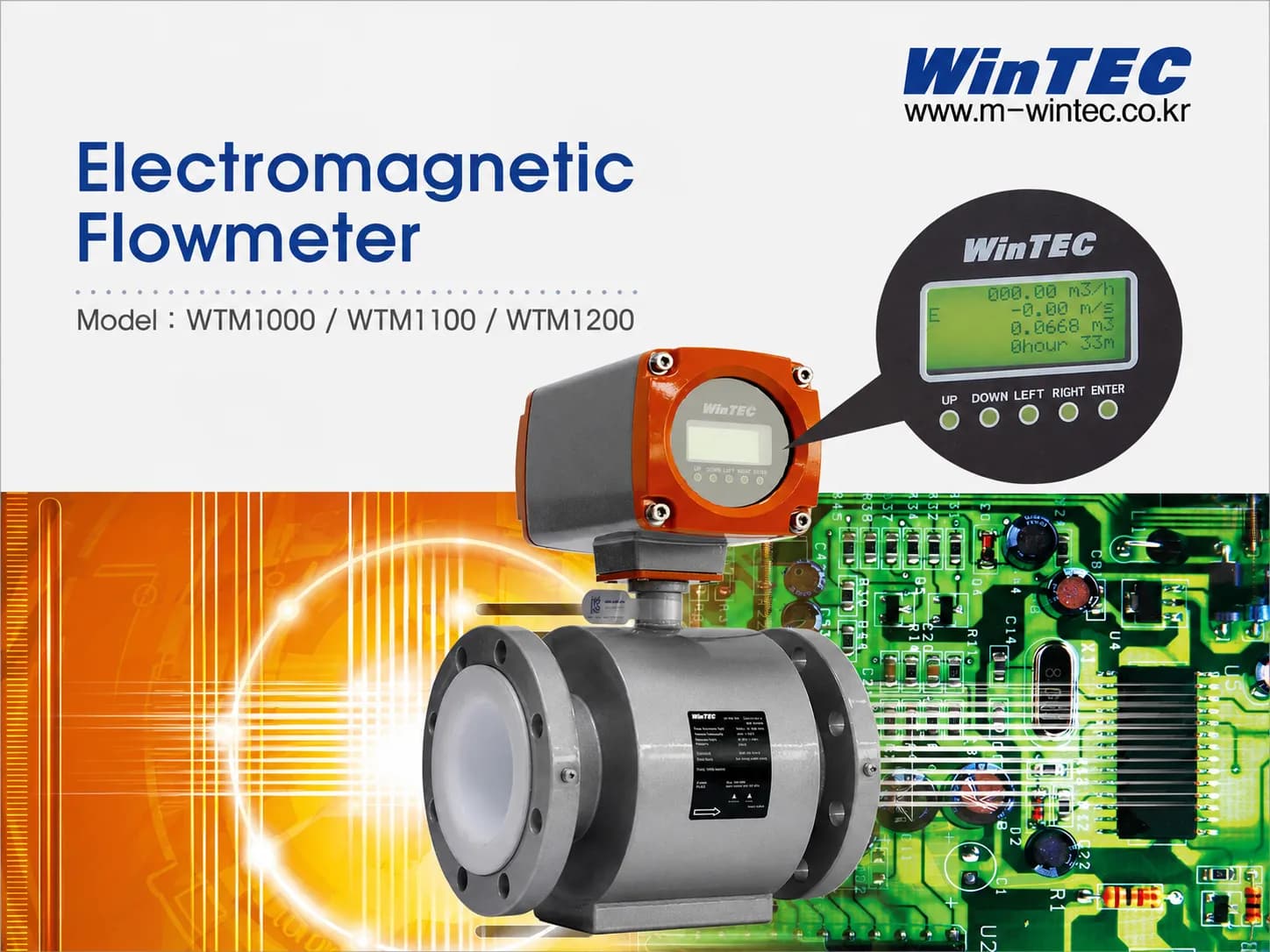

上水、排水、および導電性液体流量測定システム用の WinTEC WTM シリーズ電磁流量計。

WinTEC メーカー概要

WinTEC は韓国の流量計ブランドであり、水処理、排水、化学、環境、および生産ライン向けの産業用流量計の開発・製造を専門としています。同社は、電磁流量計、超音波流量計、レベル計、および工場向けの流量測定システムなどの計測ソリューションに注力しています。

「Made in Korea」を掲げる WinTEC は、産業環境における安定性、精度、および耐久性に重点を置いています。同社の製品は、連続的な流量測定のニーズを満たすよう設計されており、PLC、HMI、SCADA 制御システムとの統合が容易で、多様な産業分野に適しています。

中でも、WinTEC WTM1000、WTM1100、WTM1200 電磁流量計シリーズは、上水、排水、導電性液体、および運転工程において正確な流量制御が必要なシステム向けの優れたソリューションです。

WinTEC 電磁流量計の動作原理

WinTEC 電磁流量計は、ファラデーの電磁誘導の法則に基づいて動作します。導電性のある液体が測定管内の磁場を通過すると、2つの電極間に誘導起電力が発生します。この電圧値は流体の流速に比例します。

装置の信号変換器は、この誘導電圧を受け取り、処理して、瞬時流量、積算流量、運転状態、およびエラー警告などのパラメータを表示します。

機械式流量計と比較して、電磁流量計には多くの優れた利点があります：

• 流路内に羽根車やタービンを使用しない。

• 流体に対する圧力損失がほとんどない。

• 機械的な摩耗を抑制。

• 排水、沈殿物を含む水、または導電性液体でも安定した測定が可能。

• PLC、HMI、SCADA および中央制御システムとの接続が容易。

非接触式の測定原理を採用しているため、WinTEC WTMは、正確で安定した長期的な流量制御を必要とする工場にとって最適な選択肢です。

WinTEC WTM電磁流量計シリーズ

WinTEC WTM1000

WinTEC WTM1000は、センサー部と表示部が測定本体に直接取り付けられた一体型電磁流量計です。この設計は、視認性の高い設置場所に最適であり、技術者が配管現場で直接パラメータを確認するのに役立ちます。

WTM1000は、給水システム、排水処理、化学薬品、製造ライン、および産業環境において安定した流量測定が必要な用途で一般的に使用されています。

WinTEC WTM1000は、配管現場での直接確認が必要な設置場所に最適な一体型電磁流量計です。

WinTEC WTM1100

WinTEC WTM1100は、表示部や信号変換器を測定本体から分離して設置する必要がある用途に適した構造を持つ電磁流量計です。この設計は、センサーが視認困難な場所、ピット内、浸水エリア、または複雑な運転環境に設置される場合に特に有効です。

WTM1100を使用することで、オペレーターはより便利な場所で信号を簡単に監視でき、同時に配管上での安定した流量測定能力を確保できます。

WinTEC WTM1100は、表示部の分離設置が必要なシステムに適しており、運用と監視の利便性を高めます。

WinTEC WTM1200

WinTEC WTM1200は、WTMシリーズの別の構成であり、設置場所、信号接続、および機器配置において高い柔軟性を必要とするシステムに適しています。本モデルは、水、排水、導電性液体を測定する流量システムや、制御盤への信号伝送が必要な製造ラインに応用可能です。

実際の要件に応じて、ユーザーは設置場所、配管径、流体の種類、出力信号、および運用要件に基づいて、WTM1000、WTM1100、またはWTM1200を選択できます。

WinTEC WTM1200は、信号接続や表示部の柔軟な配置が必要な流量測定システムに適しています。

WinTEC WTM電磁流量計の優れた利点

正確で安定した測定

WinTEC WTMは、導電性液体の流量を高い安定性で測定するように設計されています。本装置は、給水、排水処理、化学薬品、食品、製紙、鉄鋼、および産業用製造ラインなど、継続的な流量制御が必要なシステムに最適です。

安定した測定能力により、製造プロセスで使用される水、化学薬品、または液体原料の量を適切に管理できます。これにより、損失を削減し、運用コストを最適化し、工場管理の効率を向上させることが可能です。

可動部なし

WinTEC WTM電磁流量計は、電磁誘導の原理で動作するため、流路内に羽根車、タービン、または機械的な構造を必要としません。これにより、可動部への異物の付着による詰まり、摩耗、または測定誤差を抑制できます。

これは、排水、不純物を含む水、軽度の汚泥、化学薬品溶液、または機械的摩耗を引き起こす可能性のある流体を測定する際に重要な利点となります。

多様な出力信号に対応

WinTEC WTM電磁流量計は、構成に応じて4-20mA、パルス、RS232C、RS485といった産業用標準信号をサポートしています。そのため、PLC、HMI、データロガー、SCADAシステム、または中央制御盤と容易に接続できます。

これは、自動化、遠隔流量監視、およびリアルタイムの運用データ管理を目指す工場にとって重要な要素です。

自己診断および警報機能

WTMシリーズは、自己診断、自動ゼロ点調整、空管検知、順方向/逆方向流量測定、エラー表示など、運用をサポートする多くの機能を備えています。

これらの機能により、技術者は運用中の異常を早期に発見でき、測定ミスを低減し、システムの迅速なメンテナンスを支援します。

産業環境に適合

WinTEC WTMは堅牢な設計であり、高湿度環境、水処理エリア、工業工場、または屋外設置エリアに適しています。構成に応じて、IP68/NEMA 4Xの保護等級に対応し、過酷な作業条件下での耐久性を高めています。

WinTEC WTM 参考仕様

実際の仕様は、モデル、配管サイズ、ライニング材、電極材、フランジ規格、および各プロジェクトの技術要件によって異なる場合があります。機器を選定する際は、流体、温度、圧力、導電率、および実際の設置条件に関する情報を十分に確認してください。

WinTEC WTM1000、WTM1100、WTM1200電磁流量計の参考仕様表。

適切なWinTEC電磁流量計の選定方法

WinTEC電磁流量計を正しく選定するには、配管径のみに依存してはなりません。ユーザーは、流量範囲、流速、流体特性、および制御信号の要件を同時に考慮する必要があります。

機器選定前に確認すべき情報は以下の通りです：

• 既存の配管径。

• 最小流量、最大流量、および常用流量。

• 流体の種類：清水、排水、化学薬品、または特殊溶液。

• 流体の導電率。

• 使用温度および使用圧力。

• 適切なライニング材および電極材。

• フランジ接続規格。

• PLC、HMI、またはSCADAへ接続するための出力信号。

• 設置場所：屋内、屋外、ピット、または高湿度エリア。

適切なサイズと構成を選択することで、機器の安定した測定が可能となり、流速が低すぎる、または高すぎることによる誤差を回避し、設置時の追加コストを削減できます。

WinTEC電磁流量計の用途

給水および浄水処理システム

浄水場、ポンプ場、および産業用給水システムにおいて、WinTEC電磁流量計はリアルタイムの流量監視を支援します。本機器は、生産量の管理、システムのバランス調整、および運用中の損失削減をサポートします。

排水処理施設

排水には通常、沈殿物、微細な汚泥、または不純物が含まれているため、機械式流量計では詰まりや摩耗が発生しやすくなります。可動部がない設計のWinTEC WTMは、排水管ライン、排水システム、環境処理施設、および工業団地に最適です。

化学産業

流体の種類に応じてライニング材や電極材を選択できるため、WinTEC電磁流量計は多くの導電性化学薬品システムで使用可能です。本機器は、タンク、配管、または生産ラインへ供給される化学薬品の量を正確に制御するのに役立ちます。

食品・飲料産業

食品、清涼飲料、ビール、牛乳、または液体溶液の生産ラインにおいて、流量制御は製品品質を安定させるための重要な要素です。WinTEC電磁流量計は、給水、混合、充填、または液体循環の工程で使用できます。

製紙、鉄鋼、および製造業

製紙、鉄鋼、冶金、および一般製造業の工場では、プロセス水、冷却水、循環水、または処理液のラインが多く存在します。WinTEC WTMは、流量監視、自動化支援、および効率的な運用管理に最適なソリューションです。

WinTEC電磁流量計の設置に関する注意事項

WinTEC電磁流量計の精度を確保するため、測定中は配管内が常に流体で満たされている必要があります。気泡の発生が少なく、激しい振動や大きな渦流が発生しない場所に設置してください。

設置時には以下の点に注意してください：

• 技術推奨事項に従い、流量計の前後に直管部を確保してください。

• ポンプ、調整弁、90度エルボ、または急激な管径変化の直後への設置は避けてください。

• 測定部が常に流体で満たされていることを確認してください。

• 気泡が溜まりやすい場所への設置は避けてください。

• 流体の流れ方向が本体の表示と一致しているか確認してください。

• 適切に接地（アース）を行ってください。

• 可能であれば、信号線は動力線と分離して配線してください。

• 運転前に電源および信号を確認してください。

インバータや大容量モータを使用するシステム、または電気的ノイズ環境下では、安定した測定信号を確保するために、配線およびノイズ対策を慎重に行ってください。

産業用配管システムにおけるWinTEC WTM電磁流量計の設置例。

なぜWinTEC WTM電磁流量計を選ぶべきなのか？

WinTEC WTMは、韓国製で産業用設計が施され、システム統合が容易であり、多様な実用アプリケーションに対応できる流量測定ソリューションを求める企業に最適です。

本製品は、以下のような工場に適しています：

• 水、排水、または導電性化学液の流量測定。

• 生産ラインにおける連続的な流量監視。

• PLC、HMI、またはSCADAへの信号接続。

• 機械式流量計と比較したメンテナンスの削減。

• 流体管理および運用コストの最適化。

• 産業環境下での耐久性の高い測定機器の利用。

WTM1000、WTM1100、WTM1200の各モデルオプションにより、現場表示型から分離型まで、設置場所に応じて最適な構成を選択でき、より便利な監視と制御が可能です。

MDriveTechによる工場向けWinTEC流量計ソリューションの提供

MDriveTechは、各システムの技術要件に基づいた最適なWinTEC電磁流量計の選定をサポートします。技術チームが、流体パラメータ、配管径、流量範囲、ライニング材質、電極材質、制御信号、および適切な設置計画の確認を支援いたします。

貴社が上水、排水、化学薬品、食品、環境、または製造プロセス向けに電磁流量計を必要としている場合、WinTEC WTMは、その耐久性のある設計、安定した測定性能、および自動化システムとの優れた接続性により、検討に値するソリューションです。

WinTEC電磁流量計に関するよくある質問

WinTEC電磁流量計はどのような液体を測定できますか？

本装置は、上水、下水、工業用水、導電性化学薬品、および工場内の各種処理液など、導電性のある液体に適しています。

WinTEC WTMで油を測定できますか？

通常は適していません。電磁流量計は導電性のある液体に対して優れた測定性能を発揮します。油は一般的に導電率が非常に低いため、機器を選定する前に流体の特性を確認する必要があります。

電磁流量計には定期的なメンテナンスが必要ですか？

機械的な可動部がないため、電磁流量計は機械式メーターと比較してメンテナンス頻度が少なくて済みます。ただし、電極、ライニング、信号ケーブル、および設置状況の定期的な点検は必要です。

WinTEC WTMはPLCと接続できますか？

はい、可能です。構成に応じて、4-20mA、パルス、RS232C、またはRS485信号をサポートしており、PLC、HMI、SCADA、または中央監視システムへの接続に適しています。

電磁流量計を選定する際に必要な情報は何ですか？

配管径、流体の種類、流量範囲、温度、圧力、配管材質、フランジ規格、希望する出力信号、および実際の設置条件を提供する必要があります。

結論

WinTEC WTM電磁流量計は、ベトナムの多くの産業システム、特に上水、下水、化学、食品、製紙、鉄鋼、および製造業において最適な流量測定ソリューションです。

可動部のない電磁測定原理、安定した測定能力、多様な信号オプション、および産業環境に適した設計により、WinTEC WTM1000、WTM1100、およびWTM1200は、正確かつ長期的な流量制御を必要とする工場にとって信頼できる選択肢となります。

お客様のシステムに適したWinTEC電磁流量計の選定については、MDriveTechまでお問い合わせください。
