อินเวอร์เตอร์ (VFD) คืออะไร? คู่มือฉบับสมบูรณ์เกี่ยวกับโครงสร้าง หลักการทำงาน และการประยุกต์ใช้ในอุตสาหกรรม

ในยุคอุตสาหกรรม 4.0 ระบบอัตโนมัติและการเพิ่มประสิทธิภาพการใช้พลังงานเป็นโจทย์สำคัญสำหรับทุกธุรกิจการผลิต หากระบบเครื่องจักรของคุณใช้พลังงานไฟฟ้ามากเกินไป มอเตอร์มักเกิดปัญหาจากการสตาร์ทแบบกระชาก หรือกระบวนการผลิตต้องการการควบคุมความเร็วที่แม่นยำ การทำความเข้าใจและการประยุกต์ใช้เทคโนโลยีอินเวอร์เตอร์จึงเป็นเรื่องจำเป็น

แล้ว อินเวอร์เตอร์ (VFD) คืออะไรกันแน่? มันช่วยแก้ปัญหาทางเทคนิคอะไรในโรงงานได้บ้าง? ในบทความนี้ ในฐานะวิศวกรระบบขับเคลื่อนที่มีประสบการณ์ภาคสนามกว่า 15 ปี ผมจะวิเคราะห์เชิงลึกตั้งแต่แนวคิด โครงสร้างทางกายภาพ หลักการทำงาน ไปจนถึงวิธีการเลือกอุปกรณ์ที่เหมาะสมที่สุด เพื่อช่วยให้วิศวกร ฝ่ายจัดซื้อ และเจ้าของธุรกิจมีมุมมองที่ครอบคลุมและสามารถตัดสินใจลงทุนได้อย่างแม่นยำ

อินเวอร์เตอร์ (VFD) คืออะไร?

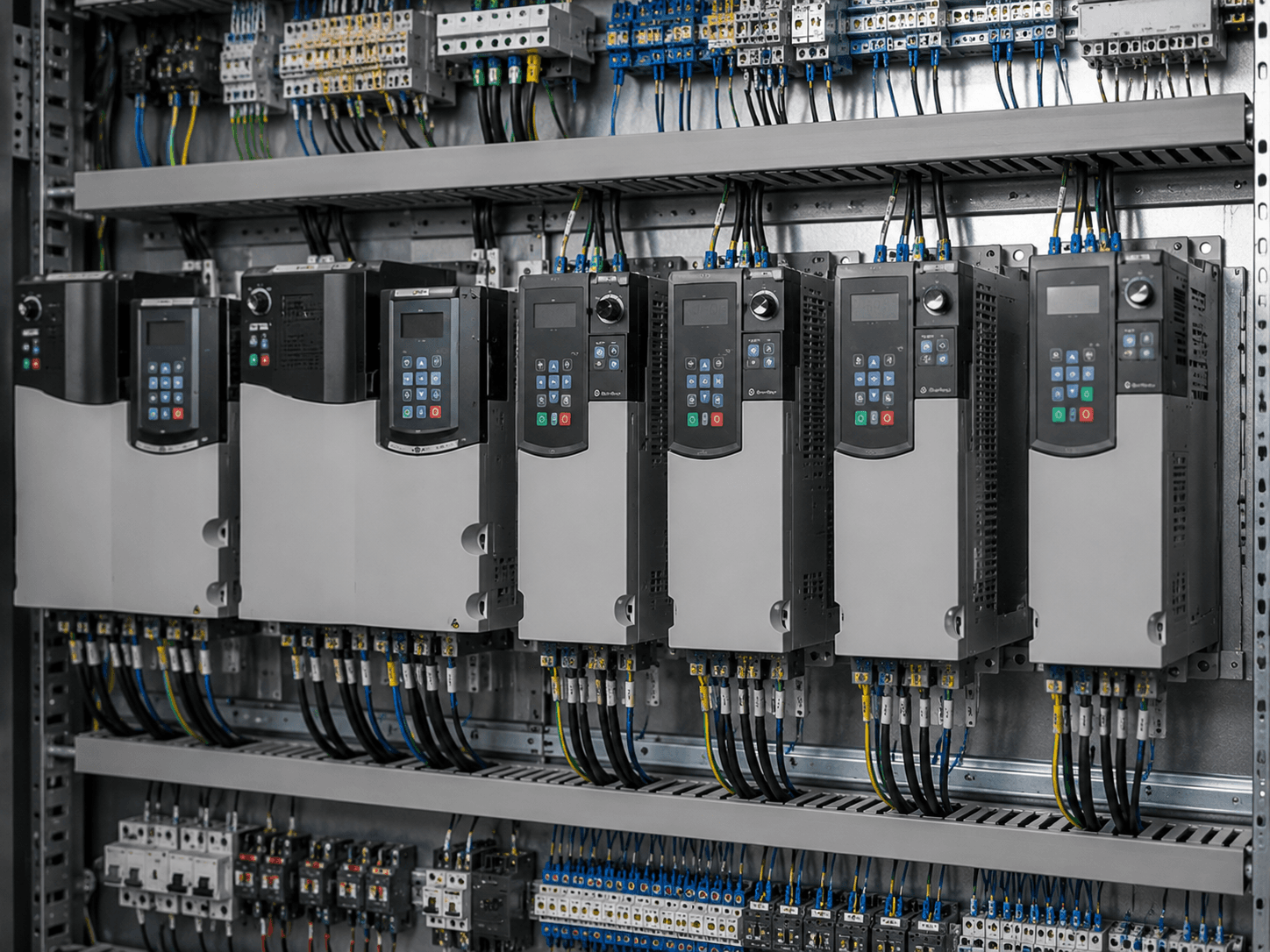

อินเวอร์เตอร์ (ภาษาอังกฤษคือ Inverter หรือ Variable Frequency Drive - VFD) คืออุปกรณ์ที่แปลงกระแสไฟฟ้ากระแสสลับ (AC) ที่ความถี่หนึ่ง ให้เป็นกระแสไฟฟ้ากระแสสลับที่ความถี่อื่นที่สามารถปรับค่าได้ หน้าที่หลักของอินเวอร์เตอร์คือการเปลี่ยนความถี่ของกระแสไฟฟ้าที่จ่ายเข้าสู่ขดลวดภายในมอเตอร์ เพื่อควบคุมความเร็วและแรงบิดของมอเตอร์แบบต่อเนื่องโดยไม่ต้องใช้ชุดเกียร์กลไกที่ซับซ้อน

ตามหลักการแม่เหล็กไฟฟ้าพื้นฐาน ความเร็วของมอเตอร์ไฟฟ้ากระแสสลับแบบอะซิงโครนัสคำนวณได้จากสูตร:

n = 60f / p

โดยที่:

• n: ความเร็วซิงโครนัสของมอเตอร์ (รอบต่อนาที).

• f: ความถี่ของกระแสไฟฟ้ากระแสสลับ (Hz).

• p: จำนวนคู่ขั้วแม่เหล็กของมอเตอร์.

จากสูตรข้างต้น เนื่องจากจำนวนคู่ขั้ว p เป็นค่าคงที่สำหรับมอเตอร์แต่ละตัว วิธีเดียวที่มีประสิทธิภาพที่สุดในการเปลี่ยนความเร็ว n คือการเปลี่ยนความถี่ f ซึ่งนี่คือหน้าที่ที่ VFD รับผิดชอบ

โครงสร้างและหลักการทำงาน

โครงสร้างโดยละเอียดของอินเวอร์เตอร์

อินเวอร์เตอร์อุตสาหกรรมมาตรฐานประกอบด้วย 4 ส่วนหลัก:

1. วงจรเรียงกระแส (Rectifier): มักใช้ไดโอดบริดจ์ (แบบไม่ควบคุม) หรือ SCR หน้าที่คือแปลงไฟฟ้ากระแสสลับ (AC) จากแหล่งจ่าย (อาจเป็น 1 เฟส หรือ 3 เฟส) ให้เป็นไฟฟ้ากระแสตรง (DC)

2. วงจร DC Link / ตัวกรอง: ประกอบด้วยระบบตัวเก็บประจุขนาดใหญ่และตัวเหนี่ยวนำ หน้าที่ของ DC Link คือการทำให้เรียบและกรองสัญญาณรบกวนของกระแส DC หลังจากผ่านวงจรเรียงกระแส เพื่อสร้างแหล่งจ่าย DC ที่เรียบและเสถียรสำหรับเก็บพลังงาน

3. วงจรแปลงผัน (Inverter / IGBT): นี่คือ "หัวใจ" ของอินเวอร์เตอร์ โดยใช้อุปกรณ์กึ่งตัวนำกำลังสูง ซึ่งที่นิยมที่สุดคือ IGBT (Insulated Gate Bipolar Transistor) โดย IGBT จะทำหน้าที่เป็นสวิตช์อิเล็กทรอนิกส์ที่เปิด/ปิดอย่างรวดเร็ว (หลายพันครั้งต่อวินาที) เพื่อแปลงกระแส DC กลับเป็นกระแส AC

4. วงจรควบคุม (Control Unit): แผงวงจรไมโครโปรเซสเซอร์จะรับสัญญาณจากผู้ใช้ เซนเซอร์ หรือ PLC จากนั้นคำนวณและส่งพัลส์ควบคุม (มักใช้เทคนิค PWM) เพื่อเปิด/ปิด IGBT ในวงจรแปลงผัน




หลักการทำงาน

กระบวนการจัดการพลังงานเกิดขึ้นใน 3 ขั้นตอน:

• ขั้นตอนที่ 1 (AC เป็น DC): แหล่งจ่ายไฟ (เช่น 3 เฟส 380V, 50Hz) จะถูกส่งเข้าสู่วงจรเรียงกระแส ระบบไดโอดจะแปลงไฟฟ้ากระแสสลับนี้เป็นไฟฟ้ากระแสตรง (DC)

• ขั้นตอนที่ 2 (การกรอง DC): กระแส DC นี้จะมีความกระเพื่อม จึงต้องผ่านตัวกรองตัวเก็บประจุที่ DC Link แรงดัน DC จะถูกทำให้เรียบและจัดเก็บไว้ ซึ่งมักจะมีค่าประมาณ 540V DC สำหรับระบบ 380V AC

• ขั้นตอนที่ 3 (DC เป็น AC ที่ปรับค่าได้): ไมโครโปรเซสเซอร์ใช้วิธีการปรับความกว้างพัลส์ (PWM - Pulse Width Modulation) โดยการเปลี่ยนเวลาเปิด/ปิดของวาล์ว IGBT อุปกรณ์จะ "สับ" แรงดัน DC ให้เป็นพัลส์สี่เหลี่ยม เมื่อเข้าสู่ขดลวดของ มอเตอร์ไฟฟ้า พัลส์เหล่านี้จะสร้างกระแสไฟฟ้าที่มีลักษณะคล้ายคลื่นไซน์ โดยมีความถี่และแรงดันไฟฟ้าเปลี่ยนไปตามความต้องการของผู้เขียนโปรแกรม

ข้อดีที่โดดเด่น

การลงทุนใน VFD นำมาซึ่งประโยชน์ที่เหนือกว่า ซึ่งอธิบายได้ว่าทำไมมันจึงกลายเป็นมาตรฐานในวิศวกรรมระบบอัตโนมัติ:

• ประหยัดพลังงานสูงสุด: ในการใช้งานโหลดแปรผัน เช่น ปั๊มและพัดลม การลดความเร็วของมอเตอร์ตามความต้องการจริง (แทนที่จะวิ่ง 100% แล้วใช้ลิ้นวาล์ว) สามารถประหยัดพลังงานได้ตั้งแต่ 20% ถึง 50%

• ปกป้องระบบกลไกและระบบขับเคลื่อน: ด้วยความสามารถในการสตาร์ทแบบนุ่มนวล (Soft Start) กระแสสตาร์ทจะถูกควบคุม ไม่ทำให้แรงดันไฟฟ้าตก ในขณะเดียวกัน แรงกระชากทางกลขณะสตาร์ทจะถูกกำจัด ช่วยปกป้องสายพาน ตลับลูกปืน และลดการสึกหรอของ เกียร์ทด และระบบท่อ

• เพิ่มผลผลิตและคุณภาพ: ความสามารถในการปรับความเร็วแบบต่อเนื่องและแม่นยำช่วยเพิ่มประสิทธิภาพของรอบกระบวนการ (เช่น เครื่องบรรจุภัณฑ์ เครื่องทอผ้า) และลดของเสีย

• ปกป้องมอเตอร์อย่างครอบคลุม: มีฟังก์ชันป้องกันทางอิเล็กทรอนิกส์ในตัว เช่น กระแสเกิน แรงดันเกิน แรงดันต่ำ เฟสขาด เฟสไม่สมดุล และความร้อนเกิน

• การเชื่อมต่อที่ยืดหยุ่น: สามารถรวมเข้ากับระบบ PLC/SCADA ได้ง่ายผ่านโปรโตคอลการสื่อสารทางอุตสาหกรรม (Modbus RTU, Profibus, Profinet, Ethernet/IP)

ข้อควรระวัง

แม้จะเป็น "อาวุธที่ทรงพลัง" แต่วิศวกรก็ต้องตระหนักถึงความเสี่ยงในการใช้งานเพื่อหามาตรการป้องกัน:

• ต้นทุนการลงทุนเริ่มต้น: สูงกว่าวิธีการสตาร์ทแบบดั้งเดิม (Magnetic Starter, Star/Delta)

• ปัญหาฮาร์มอนิก (Harmonics): กระบวนการเปิด/ปิดของอุปกรณ์กึ่งตัวนำทำให้เกิดฮาร์มอนิกอันดับสูง ซึ่งอาจรบกวนอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนหรือทำให้หม้อแปลงร้อนเกินไป มักจำเป็นต้องติดตั้งรีแอคเตอร์ (Choke) หรือตัวกรองฮาร์มอนิกเพิ่มเติม

• ความต้องการด้านสภาพแวดล้อม: แผงวงจรอิเล็กทรอนิกส์ไวต่อฝุ่น ความชื้น และสารเคมี จำเป็นต้องมีตู้ไฟฟ้าป้องกันที่มีระดับ IP สูง

• ความเชี่ยวชาญที่จำเป็น: การตั้งค่าพารามิเตอร์ต้องใช้บุคลากรบำรุงรักษาที่มีความรู้ด้านระบบขับเคลื่อนอัตโนมัติ

การจำแนกประเภทที่นิยมในปัจจุบัน

จากประสบการณ์การจัดจำหน่ายและติดตั้ง อินเวอร์เตอร์ เราจำแนกอุปกรณ์นี้ตาม 3 เกณฑ์หลักในตลาด:

1. จำแนกตามแหล่งจ่ายไฟ

• VFD 1 เฟส 220V ออก 3 เฟส 220V: มักใช้สำหรับงานทั่วไปหรือโรงงานขนาดเล็กที่มีไฟ 1 เฟส แต่ต้องการขับมอเตอร์ 3 เฟส (ต่อแบบเดลต้า 220V)

• VFD 3 เฟส 220V: พบได้ทั่วไปในเครื่องจักรที่นำเข้าจากญี่ปุ่นหรือสหรัฐอเมริกา

• VFD 3 เฟส 380V (หรือ 400V/415V/480V): ประเภทที่นิยมที่สุดในอุตสาหกรรม

2. จำแนกตามแรงดันไฟฟ้าที่ใช้งาน

• แรงดันต่ำ (Low Voltage): ใช้สำหรับระดับแรงดัน 110V, 220V, 380V, 690V (ครองส่วนแบ่งตลาด > 90%)

• แรงดันปานกลาง (Medium Voltage): ใช้สำหรับมอเตอร์กำลังสูงมากที่ระดับแรงดัน 3.3kV, 6.6kV, 11kV (มักพบในโรงงานปูนซีเมนต์ เหมืองแร่ โรงงานผลิตน้ำประปา)

3. จำแนกตามลักษณะโหลด

• โหลดเบา / โหลดปั๊มพัดลม (Variable Torque / Normal Duty): ออกแบบสำหรับปั๊มน้ำ พัดลมดูดอากาศ ความสามารถในการรับโหลดเกินต่ำ (มักอยู่ที่ 120% เป็นเวลา 60 วินาที)

• โหลดหนัก (Constant Torque / Heavy Duty): ออกแบบสำหรับเครน เครื่องอัด เครื่องอัดอากาศ สายพานลำเลียง ความสามารถในการรับโหลดเกินสูง (มักอยู่ที่ 150% - 200% เป็นเวลา 60 วินาที)

การประยุกต์ใช้ในอุตสาหกรรม

การมีอุปกรณ์นี้ถือเป็นหัวใจของทุก โซลูชันระบบขับเคลื่อนอุตสาหกรรม

1. ระบบ HVAC, ปั๊ม และพัดลม: ปรับปริมาณน้ำ/อากาศโดยอัตโนมัติตามแรงดันหรืออุณหภูมิจริงผ่านลูป PID ช่วยประหยัดพลังงานได้มหาศาล

2. สายพานลำเลียง: ช่วยให้ปรับความเร็วสายพานให้สอดคล้องกับกระบวนการผลิต ป้องกันสินค้าเสียหายขณะสตาร์ท/หยุด

3. ระบบเครนและยกของ: เมื่อรวมกับ มอเตอร์เกียร์ และติดตั้ง ตัวต้านทานเบรก (เพื่อระบายพลังงานที่เกิดจากการเบรกขณะลดโหลด) ระบบจะช่วยให้การยกของเป็นไปอย่างนุ่มนวล แม่นยำ และปลอดภัย

4. เครื่องอัดอากาศ: รักษาแรงดันอากาศในเครือข่ายโรงงานให้คงที่ตามค่าที่ตั้งไว้ แม้ความต้องการใช้งานจะเปลี่ยนไปตลอดเวลา

5. เครื่องฉีดพลาสติก เครื่องอัดพลาสติก: ช่วยให้แรงอัดคงที่ ปรับปรุงคุณภาพชิ้นงาน

คำแนะนำในการเลือกซื้อ

เพื่อให้ซื้อผลิตภัณฑ์ได้ถูกต้อง ป้องกันความสูญเปล่าหรืออุปกรณ์เสียหาย ฝ่ายเทคนิคและฝ่ายจัดซื้อควรสำรวจ 5 ปัจจัยดังนี้:

1. ข้อมูลมอเตอร์: ตรวจสอบป้ายชื่อมอเตอร์เพื่อดูแรงดันไฟฟ้า (V), กระแสไฟฟ้าพิกัด (A), ความเร็ว (RPM) และกำลัง (kW) เลือก VFD ที่มีกระแสพิกัด มากกว่าหรือเท่ากับ กระแสพิกัดของมอเตอร์เสมอ

2. ลักษณะโหลด: ตอบคำถามว่าเครื่องจักรนี้ทำหน้าที่อะไร? หากเป็นโหลดหนัก (เครน, เครื่องบด) ต้องเลือก VFD รุ่นโหลดหนัก (Heavy Duty) ห้ามใช้รุ่นโหลดเบาสำหรับปั๊มพัดลมกับเครื่องบด

3. แหล่งจ่ายไฟ: ระบุให้ชัดเจนว่าโรงงานใช้ไฟ 1 เฟส 220V, 3 เฟส 220V หรือ 3 เฟส 380V

4. สภาพแวดล้อมการติดตั้ง: หากพื้นที่นั้นมีฝุ่นโลหะหรือความชื้นสูง (โรงย้อม โรงงานเคมี) จำเป็นต้องเลือกประเภทที่มีการเคลือบแผงวงจร (Conformal Coating) สูง หรือระดับการป้องกัน IP54, IP66

5. ความต้องการในการควบคุม: ระบบทำงานด้วยสวิตช์ภายนอก ตัวต้านทานปรับค่าได้ หรือควบคุมผ่านหน้าจอ HMI/PLC? จำเป็นต้องใช้การ์ดสื่อสาร Profinet หรือเอ็นโค้ดเดอร์ (Closed-loop) หรือไม่?

ข้อผิดพลาดที่พบบ่อยและการแก้ไข

ตารางสรุปข้อผิดพลาดทั่วไปที่วิศวกรบำรุงรักษามักพบและแนวทางการแก้ไขเบื้องต้น:

การเสนอราคาและปัจจัยที่มีผลต่อราคา

ตลาดปัจจุบันมีความหลากหลายมาก โดยราคาขึ้นอยู่กับ 4 ปัจจัย:

1. แบรนด์และแหล่งกำเนิด:

   • กลุ่มพรีเมียม (ยุโรป, สหรัฐอเมริกา, ญี่ปุ่น): Siemens, ABB, Yaskawa, Mitsubishi, Allen-Bradley ความทนทานสูงมาก ฟังก์ชันซับซ้อน ราคาสูง

   • กลุ่มระดับกลางและราคาประหยัด (ไต้หวัน, จีน): Delta, INVT, LS, Elektrim, Inovance ประสิทธิภาพเสถียร ติดตั้งง่าย ต้นทุนต่ำ คืนทุนเร็ว

2. กำลัง (kW/HP): แปรผันตรงกับราคา ยิ่งกำลังสูง อุปกรณ์ IGBT และตัวเก็บประจุยิ่งแพง

3. ลักษณะโหลด (Heavy Duty vs Normal Duty): รุ่นโหลดหนักมักแพงกว่ารุ่นโหลดเบาในระดับ kW เดียวกัน เพราะต้องใช้อุปกรณ์กำลังที่ใหญ่กว่า

4. ฟังก์ชันเสริม: การรวม PLC, การ์ดสื่อสารอุตสาหกรรม, มาตรฐาน IP66 กันน้ำ จะทำให้ราคาสูงขึ้นอย่างมาก

5. หมายเหตุ: เพื่อให้ได้ใบเสนอราคาที่แม่นยำที่สุดตามช่วงเวลาและโครงการ ธุรกิจควรติดต่อผู้จัดจำหน่ายโดยตรงเพื่อขอราคาโครงการ (Project Pricing)

ซื้ออินเวอร์เตอร์ที่ไหนดี?

การซื้ออุปกรณ์อัตโนมัติไม่เหมือนกับการซื้อสินค้าอุปโภคบริโภค คุณกำลังซื้อความเสถียรให้กับสายการผลิตที่มีมูลค่าหลายพันล้านบาท ดังนั้น MDRIVE TECH จึงภูมิใจที่เป็นผู้นำและเป็นหน่วยงานที่เชื่อถือได้ในการจัดหาโซลูชันระบบขับเคลื่อนอุตสาหกรรม

ทำไมต้องเลือก MDRIVE TECH?

• ความเชี่ยวชาญ (Expertise): ทีมวิศวกรที่มีประสบการณ์ภาคสนาม >15 ปี เข้าใจทุกแง่มุมของระบบไฟฟ้าและเครื่องกล เราไม่ได้แค่ขายอุปกรณ์ แต่เราให้คำปรึกษาด้านโซลูชันทางเทคนิค

• คุณภาพของแท้ (Trustworthiness): สินค้า 100% มีเอกสาร CO, CQ ครบถ้วนจากผู้ผลิต ปฏิเสธสินค้าปลอม สินค้าเลียนแบบ หรือสินค้าซ่อม (Refurbished) โดยเด็ดขาด

• การสนับสนุนตลอดอายุการใช้งาน: บริการหลังการขายแบบมืออาชีพ สนับสนุนการตั้งค่าพารามิเตอร์ การเชื่อมต่อที่หน้างาน และการแก้ไขปัญหาตลอด 24/7

คำถามที่พบบ่อย (FAQ)

1. อินเวอร์เตอร์ 1 เฟส ออก 3 เฟส คืออะไร? ใช้จ่ายไฟให้ระบบโรงงานได้ไหม?

นี่คือ VFD ที่รับไฟเข้า 1 เฟส 220V และออก 3 เฟส 220V มัน ใช้สำหรับ ขับมอเตอร์ไฟฟ้า 3 เฟส (ที่ต่อแบบเดลต้า 220V แล้ว) โดยตรงเท่านั้น ไม่สามารถใช้อุปกรณ์นี้เป็นตัวแปลงไฟเพื่อจ่ายไฟ 3 เฟสทั่วไปให้กับอุปกรณ์ไฟฟ้าในบ้านหรือทั้งโรงงานได้

2. การใช้อินเวอร์เตอร์ช่วยประหยัดไฟได้จริงหรือไม่?

จริง แต่ขึ้นอยู่กับประเภทของโหลด สำหรับโหลดแรงเหวี่ยง เช่น ปั๊มน้ำและพัดลม ตามกฎ Affinity Laws เมื่อลดความเร็วลง 20% พลังงานที่ใช้จะลดลงเกือบ 50% อย่างไรก็ตาม สำหรับโหลดเครนหรือสายพานลำเลียงที่มีโหลดคงที่ อุปกรณ์นี้ไม่ได้สร้างผลประหยัดพลังงานที่ชัดเจน วัตถุประสงค์หลักคือการปกป้องระบบกลไกและการควบคุมกระบวนการ

3. จะรีเซ็ต VFD เมื่อเกิดข้อผิดพลาดได้อย่างไร?

เมื่อหน้าจอแจ้งเตือนข้อผิดพลาด ก่อนอื่นต้องตรวจสอบรหัสข้อผิดพลาด (ในคู่มือ) เพื่อแก้ไขสาเหตุให้ตรงจุด หลังจากแก้ไขเสร็จแล้ว คุณสามารถรีเซ็ตได้โดยกดปุ่ม "RESET" / "STOP" บนหน้าจอ หรือตัดไฟทิ้งไว้ 5-10 นาทีเพื่อให้ระบบคายประจุที่ตัวเก็บประจุ DC Link แล้วจึงจ่ายไฟใหม่

4. ระยะทางสูงสุดจาก VFD ถึงมอเตอร์ไฟฟ้าคือเท่าใด?

ระยะทางที่ปลอดภัยมักจะต่ำกว่า 50 เมตร หากสายเคเบิลยาวเกินไป (เช่น >100 เมตร) ค่าความจุไฟฟ้าแฝงบนสายจะสูงขึ้น ทำให้เกิดการสะท้อนของแรงดันไฟฟ้า ซึ่งจะทำลายฉนวนของมอเตอร์ ในกรณีที่จำเป็นต้องเดินสายไกล ต้องติดตั้งรีแอคเตอร์ขาออก (Output Choke) หรือตัวกรอง dV/dt (Sine Filter) เพิ่มเติม
