Hướng Dẫn Lắp Đặt, Vận Hành Và Bảo Trì Motor Giảm Tốc DSK
Lắp đặt motor giảm tốc DSK đúng kỹ thuật là điều kiện quan trọng để thiết bị vận hành ổn định. Sai lệch khi lắp, kết nối tải hoặc đấu dây có thể khiến motor không khởi động, quá nhiệt, rung, phát tiếng ồn bất thường, rò mỡ hoặc làm hỏng bánh răng, bạc đạn và phớt.
Hướng dẫn dưới đây được biên soạn theo trình tự trong tài liệu DSK Geared Motor – Instruction Manual, từ kiểm tra khi nhận hàng đến lắp đặt, chạy thử, bảo trì và xử lý sự cố.
Kiểm tra motor giảm tốc DSK khi nhận hàng
Sau khi mở kiện, cần đối chiếu sản phẩm với thông tin đã đặt trước khi tiến hành lắp đặt.
Checklist kiểm tra ban đầu
Đúng model motor giảm tốc.
Đúng tỷ số truyền.
Đúng công suất motor.
Đúng điện áp và tần số.
Không bị móp, nứt hoặc va đập khi vận chuyển.
Không bị ẩm, bám bụi hoặc nhiễm bẩn.
Bulông, vít và đai ốc không bị lỏng.
Điều kiện tải phù hợp với cấu hình đã đặt.
Tần suất khởi động và thời gian sử dụng đúng với yêu cầu ban đầu.
Không nên lắp thiết bị nếu thông số trên tem không đúng với đơn đặt hàng. Việc dùng sai tỷ số truyền, điện áp hoặc công suất có thể gây hư hỏng motor giảm tốc và máy được dẫn động.
Vận chuyển motor giảm tốc an toàn
Khi nâng chuyển motor giảm tốc, không đứng hoặc đi bên dưới thiết bị đang được treo. Sản phẩm rơi trong quá trình nâng có thể gây thương tích nghiêm trọng.
Nếu motor giảm tốc có eye bolt hoặc eye plate, cần kiểm tra độ chắc chắn trước khi sử dụng. Sau khi motor giảm tốc đã được lắp vào máy, không dùng eye bolt của riêng motor giảm tốc để nâng toàn bộ hệ thống.
Trong quá trình vận chuyển, cần tránh làm rơi, va đập hoặc để thiết bị chịu lực bất thường. Tài liệu không cung cấp tải trọng nâng cụ thể; cần sử dụng thiết bị nâng phù hợp với khối lượng thực tế của sản phẩm.
Điều kiện lắp đặt motor giảm tốc DSK
Các điều kiện lắp đặt được nêu trong tài liệu gồm:
Hạng mục | Yêu cầu |
|---|---|
Nhiệt độ môi trường | -10°C đến 40°C |
Độ ẩm | Tối đa 85% |
Độ cao | Tối đa 1.000 m so với mực nước biển |
Vị trí | Trong nhà, thông thoáng |
Rung động | Giảm xuống dưới 0,5G |
Độ không phẳng bề mặt | Dưới 0,2 mm |
Cố định | Bằng bốn bulông |
Không đặt vật cản quanh quạt hoặc đường gió làm mát của motor. Luồng khí bị che chắn có thể khiến nhiệt độ tăng bất thường.
Bề mặt lắp phải phẳng, chắc chắn và ít rung. Mặt lắp không phẳng có thể làm cụm motor giảm tốc rung, lệch trục và lỏng bulông trong quá trình hoạt động.
Tài liệu này nêu sản phẩm sử dụng mỡ bôi trơn và có thể lắp theo nhiều hướng. Không nên áp dụng nội dung này cho mọi dòng DSK; cần đối chiếu catalog hoặc tài liệu kỹ thuật của đúng model trước khi áp dụng.
Cảnh báo nguy hiểm
Motor tiêu chuẩn không được sử dụng trong khu vực có khí dễ cháy hoặc dễ nổ. Khi ứng dụng có môi trường nguy hiểm, tài liệu yêu cầu sử dụng motor có cấu hình chống cháy nổ phù hợp.
Kết nối motor giảm tốc với thiết bị
Kết nối trực tiếp bằng khớp nối
Khi nối trực tiếp trục motor giảm tốc với trục máy, tài liệu khuyến nghị sử dụng khớp nối mềm và căn chỉnh chính xác hai đầu trục.
Các dung sai được nêu:
Dung sai A: 0,05 mm.
Dung sai B: 0,04 mm.
Dung sai X: theo quy định của nhà sản xuất khớp nối.
Sai lệch đồng tâm hoặc sai lệch góc có thể làm tăng rung động và tải tác dụng lên trục, bạc đạn. Sau khi căn chỉnh, cần kiểm tra bulông khớp nối đã được siết chắc.
Lắp nhông xích, puly và bánh răng
Khi sử dụng nhông xích, puly hoặc bánh răng tại trục ra, cần thực hiện đúng các yêu cầu sau:
Tâm hai trục phải song song.
Lực căng xích hoặc dây đai phải vuông góc với tâm trục.
Đường kính nhông hoặc bánh răng nên tối thiểu bằng ba lần đường kính trục ra.
Không căng dây đai quá mức.
Không để xích quá chùng.
Nhông hoặc puly nên đặt gần mặt hộp giảm tốc.
Tải hướng kính phải nằm trong giới hạn cho phép của model.
Những lỗi lắp đặt cơ khí thường gặp
Lỗi lắp đặt | Ảnh hưởng | Hướng kiểm tra |
|---|---|---|
Khớp nối lệch | Tăng rung và tải bạc đạn | Căn chỉnh lại hai đầu trục |
Hai trục không song song | Xích, dây đai chạy lệch | Kiểm tra tâm và độ song song |
Xích quá chùng | Tạo tải va đập khi khởi động | Điều chỉnh lại độ chùng |
Dây đai quá căng | Tăng tải lên trục và bạc đạn | Giảm lực căng |
Nhông đặt xa mặt hộp số | Tăng tải hướng kính | Đưa nhông gần mặt hộp số |
Bulông chân đế lỏng | Gây rung lớn | Siết lại và kiểm tra mặt lắp |
Kiểm tra chiều quay motor giảm tốc DSK
Đối với phạm vi công suất 0,2–7,5 kW được nêu trong tài liệu:
Tỷ số truyền | Số cấp giảm tốc | Quan hệ chiều quay |
|---|---|---|
1/5 đến 1/20 | Hai cấp | Trục vào và trục ra cùng chiều |
1/25 đến 1/200 | Ba cấp | Trục vào và trục ra ngược chiều |
Thông tin trên chỉ áp dụng trong phạm vi tài liệu nêu. Với series hoặc cấu hình khác, cần đối chiếu catalog hoặc tài liệu kỹ thuật của đúng model trước khi áp dụng.
Trước khi kết nối với máy, nên chạy không tải trong 1–2 giây để xác nhận chiều quay. Với motor ba pha, có thể đổi chiều bằng cách đảo hai trong ba pha R, S, T.
Chỉ đảo chiều sau khi motor đã dừng hoàn toàn. Đảo chiều khi trục vẫn đang quay có thể gây hư hỏng thiết bị.
Đấu dây motor giảm tốc DSK
Yêu cầu chung khi đấu dây
Sử dụng đúng điện áp và tần số trên tem motor.
Nối đất đầu tiếp địa.
Lắp relay bảo vệ quá tải.
Sử dụng cầu chì, breaker và thiết bị đóng cắt phù hợp.
Giữ độ sụt áp trên dây dẫn trong khoảng 2%.
Không kéo, uốn hoặc ép dây điện quá mức.
Không vận hành khi nắp hộp đấu dây đang mở.
Trường hợp sơ đồ trên tem motor khác với sơ đồ trong tài liệu, phải ưu tiên sơ đồ gắn trên sản phẩm và liên hệ đơn vị kỹ thuật để kiểm tra.
Cảnh báo nguy hiểm
Phải ngắt nguồn hoàn toàn trước khi đấu dây, sửa chữa hoặc kiểm tra đầu nối. Không chạm vào đầu cực khi đang có điện.
Đấu dây motor giảm tốc có phanh
Tài liệu cung cấp sơ đồ riêng cho:

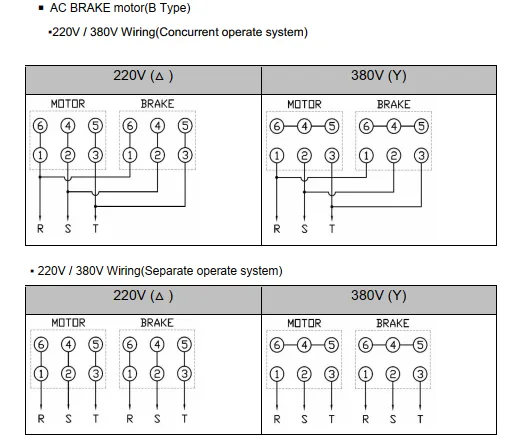

Motor sử dụng phanh AC.

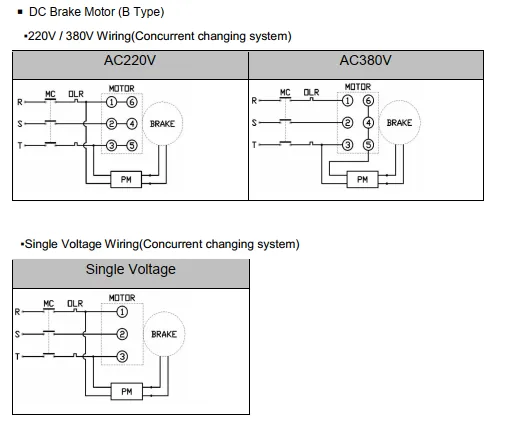

Motor sử dụng phanh DC.
Phanh hoạt động đồng thời với motor.
Phanh được cấp nguồn và điều khiển riêng.
Với cấu hình phanh DC, hệ thống có thể sử dụng bộ nguồn DC theo sơ đồ của sản phẩm. Không tự thay đổi sơ đồ nếu chưa xác định đúng cấu hình phanh.
Khi sử dụng biến tần, nguồn phanh cần được đấu bypass biến tần theo hướng dẫn trong tài liệu. Điện áp tại ngõ ra biến tần có thể làm phanh hoạt động không đúng.
Không để nước, dầu hoặc mỡ lọt vào bộ phanh. Với cơ cấu nâng, cần có thiết bị chống rơi độc lập và không mở phanh bằng tay khi hệ thống đang mang tải.
Cảnh báo nguy hiểm
Không vận hành thiết bị nâng nếu phanh chưa được kiểm tra. Không mở phanh bằng tay khi tải đang được treo hoặc nâng.
Lưu ý khi vận hành bằng biến tần
Khi sử dụng biến tần, tài liệu lưu ý:
Nhiệt độ motor có thể tăng cao hơn.
Tiếng ồn và độ rung có thể tăng.
Chạy ở tốc độ thấp làm giảm hiệu quả làm mát của quạt.
Nguồn phanh không nên đi qua ngõ ra biến tần.
Với motor cấp điện áp 400 V, cần kiểm tra điện áp xung với đơn vị cung cấp biến tần.
Tài liệu không nêu tần số vận hành tối thiểu. Cần đối chiếu catalog hoặc tài liệu kỹ thuật của đúng model trước khi áp dụng.
Quy trình chạy thử motor giảm tốc
Thực hiện theo trình tự:
Kiểm tra dây điện và đầu nối.
Kiểm tra khớp nối, nhông xích hoặc dây đai.
Kiểm tra cầu chì và breaker.
Kiểm tra relay nhiệt.
Kiểm tra nối đất.
Chạy không tải trong 1–2 giây để xác nhận chiều quay.
Chạy rà ở trạng thái không tải.
Tăng tải từ từ đến tải làm việc.
Không đưa toàn bộ tải vào ngay trong lần khởi động đầu tiên. Nếu xuất hiện sai chiều quay, rung hoặc tiếng ồn bất thường, cần dừng máy và kiểm tra.
Cảnh báo nguy hiểm
Không tiếp cận trục hoặc các chi tiết đang quay. Các bộ phận quay cần có tấm che bảo vệ phù hợp.
Kiểm tra motor giảm tốc trong quá trình vận hành
Hạng mục | Yêu cầu |
|---|---|
Dòng điện | Không vượt giá trị trên tem |
Tiếng ồn | Không có âm thanh bất thường |
Độ rung | Không rung bất thường tại motor và hộp số |
Nhiệt độ bề mặt | Không vượt 80°C theo tài liệu |
Rò rỉ | Không rò mỡ tại phớt, bracket hoặc mặt ghép |
Không chạm trực tiếp vào bề mặt motor giảm tốc đang vận hành vì nhiệt độ có thể gây bỏng. Nếu xuất hiện tiếng kêu, rung, quá nhiệt hoặc giảm tốc độ bất thường, phải dừng máy ngay để kiểm tra.
Nếu mất điện, cần ngắt công tắc nguồn để tránh máy tự khởi động lại khi điện được phục hồi.
Lịch kiểm tra và bảo trì motor giảm tốc DSK
Kiểm tra mỗi 2–3 ngày
Dòng điện tải.
Tiếng ồn.
Độ rung.
Nhiệt độ bề mặt.
Tình trạng rò mỡ tại phớt và mặt ghép.
Kiểm tra mỗi 6 tháng
Theo điều kiện vận hành 8 giờ/ngày:
Hạng mục | Nội dung kiểm tra |
|---|---|
Bulông cố định | Kiểm tra độ lỏng và siết lại |
Xích, dây đai | Kiểm tra và điều chỉnh độ căng |
Điện trở cách điện | Lớn hơn 1 MΩ khi đo bằng nguồn 500 V |
Khe hở phanh | Kiểm tra trong giới hạn cho phép |
Việc kiểm tra và điều chỉnh khe hở phanh nên được thực hiện bởi đơn vị có chuyên môn.
Mỡ bôi trơn và phớt
Motor giảm tốc được nạp sẵn mỡ bôi trơn khi xuất xưởng và thông thường không cần bổ sung thường xuyên.
Việc thay mỡ sau khoảng 10.000 giờ có thể giúp kéo dài tuổi thọ. Đây không phải chu kỳ bắt buộc cho mọi ứng dụng; điều kiện tải, nhiệt độ và thời gian vận hành có thể ảnh hưởng đến thời điểm bảo trì.
Tuổi thọ phớt phụ thuộc điều kiện sử dụng. Việc thay mỡ, phớt hoặc O-ring nên do đơn vị kỹ thuật thực hiện.
Bảng xử lý sự cố motor giảm tốc
Hiện tượng | Nguyên nhân theo tài liệu | Hướng kiểm tra ban đầu |
|---|---|---|
Motor không quay | Mất nguồn, đứt dây, tiếp điểm lỗi | Kiểm tra nguồn và mạch điện |
Không kéo được tải | Tải quá nặng, mất pha | Giảm tải, kiểm tra điện áp và pha |
Tiếng ồn bất thường | Dị vật, hỏng bạc đạn hoặc bánh răng | Dừng máy và chuyển kỹ thuật |
Relay quá tải tác động | Cài đặt sai hoặc quá tải | Kiểm tra cài đặt và tải |
Cầu chì đứt, breaker ngắt | Thiết bị bảo vệ thiếu công suất hoặc quá tải | Kiểm tra và chọn lại |
Quá nhiệt | Quá tải, sai điện áp, đường gió bị tắc | Giảm tải, kiểm tra nguồn và làm sạch |
Tốc độ giảm đột ngột | Sụt áp, quá tải, mòn bánh răng | Kiểm tra nguồn và tải |
Rung lớn | Lắp đặt sai, bulông lỏng | Siết lại, kiểm tra độ phẳng |
Rò mỡ | Bulông lỏng, phớt hỏng, mỡ quá nhiều | Siết lại hoặc chuyển kỹ thuật |
Phanh không hoạt động | Đấu dây sai | Kiểm tra sơ đồ đấu dây |
Thời gian phanh dài | Dầu bám đĩa ma sát, tải quán tính lớn | Dừng máy, giảm tải và chuyển kỹ thuật |
Motor có phanh bị nóng | Tần suất phanh cao, tải lớn | Giảm tần suất và tải |
Không tự tháo bánh răng, bạc đạn, cuộn dây hoặc bộ phanh. Các hư hỏng bên trong cần được kiểm tra bởi kỹ thuật viên có chuyên môn.
Checklist trước khi đưa motor giảm tốc vào sử dụng
Đúng model.
Đúng tỷ số truyền.
Đúng điện áp.
Đúng tần số.
Bề mặt lắp phẳng.
Bulông đã được siết chặt.
Hai trục được căn chỉnh.
Xích hoặc dây đai có độ căng phù hợp.
Đấu dây và nối đất đúng.
Chiều quay đã được kiểm tra.
Cảnh báo an toàn quan trọng
Ngắt nguồn trước khi đấu dây, sửa chữa hoặc kiểm tra.
Không chạm vào trục và chi tiết đang quay.
Không vận hành khi nắp hộp đấu dây đang mở.
Không chạm tay vào bề mặt motor giảm tốc đang nóng.
Không đứng dưới thiết bị đang được nâng.
Không dùng eye bolt của motor để nâng toàn bộ máy.
Không mở phanh bằng tay khi cơ cấu đang mang tải.
Dừng máy ngay khi phát hiện tiếng ồn, rung hoặc nhiệt độ bất thường.
Việc tháo, sửa hoặc thay chi tiết bên trong phải do kỹ thuật viên có chuyên môn thực hiện.
Kết luận
Lắp đặt motor giảm tốc DSK đúng kỹ thuật giúp hạn chế rung, quá nhiệt và tải không cần thiết lên trục, bạc đạn và các chi tiết truyền động. Trước khi vận hành đầy tải, cần kiểm tra nguồn điện, chiều quay, độ đồng tâm, lực căng xích hoặc dây đai và chạy thử không tải.
Trong quá trình sử dụng, cần theo dõi định kỳ dòng điện, tiếng ồn, độ rung, nhiệt độ và tình trạng rò mỡ. Không tự tháo hoặc sửa chữa bánh răng, bạc đạn, cuộn dây và bộ phanh khi chưa có đủ chuyên môn.
MDriveTech hỗ trợ kiểm tra model, hướng quay, sơ đồ đấu dây và điều kiện lắp đặt motor giảm tốc DSK theo từng ứng dụng thực tế.
