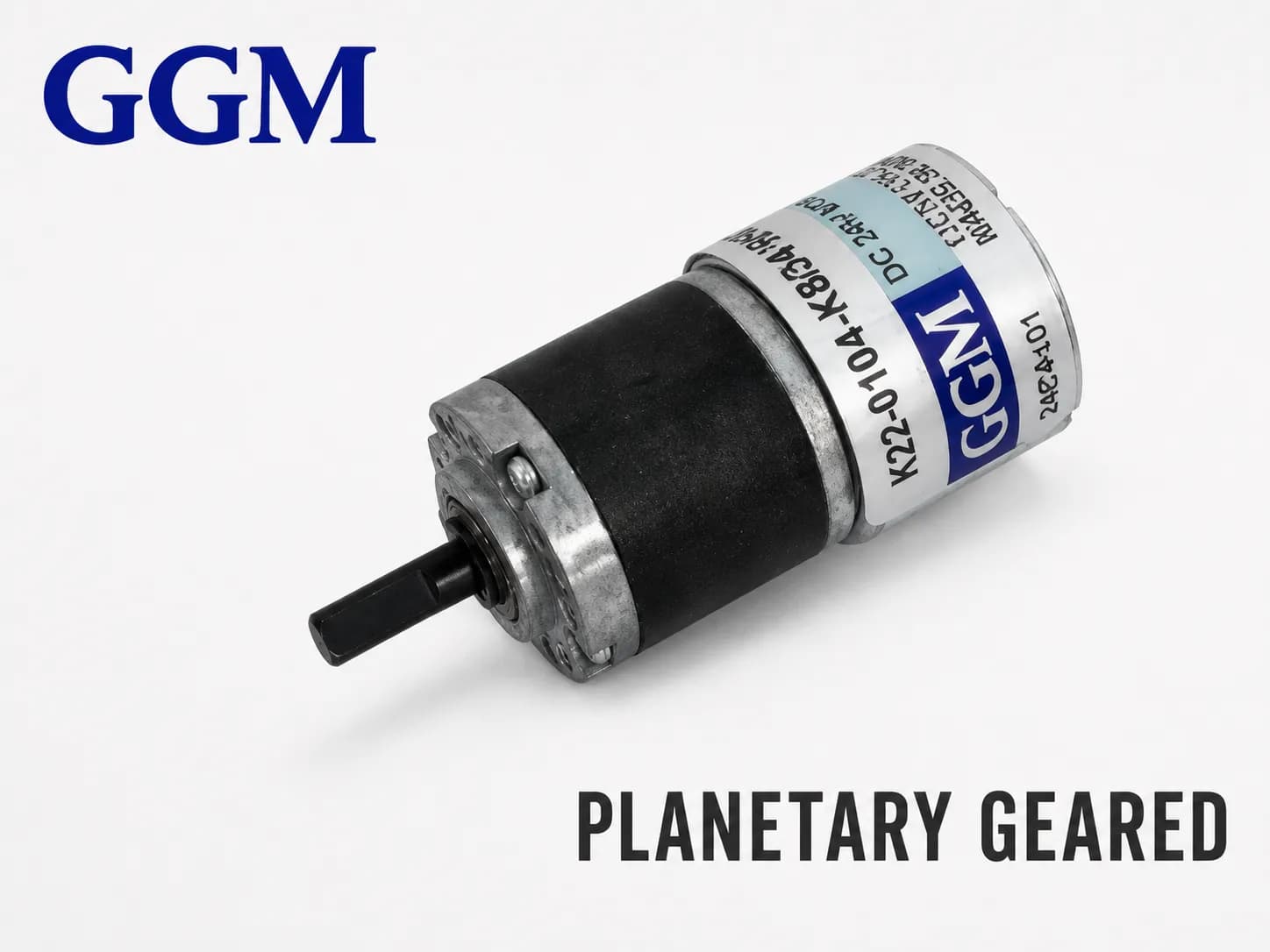

Động Cơ Giảm Tốc Hành Tinh BLDC GGM K22-2418 Series

Động Cơ Giảm Tốc Hành Tinh BLDC GGM K22-2418 Series

GGM K22-2418 BLDC Series là dòng DC Planetary Geared Motor kết hợp motor BLDC với hộp giảm tốc hành tinh đồng trục. Gearhead có đường kính mặt lắp Ø22mm, trục đầu ra Ø4mm và bốn lỗ ren M2, phù hợp với các cụm truyền động cần kích thước gọn và khả năng điều khiển tốc độ.

Series có hai lựa chọn motor gồm KB2418U1 DC 12V và KB2418R2 DC 24V. Mỗi motor có thể kết hợp với 20 tỷ số truyền từ 1/4 đến 1/1996, tạo thành 40 tổ hợp model theo điện áp, tốc độ và mô-men đầu ra.

Ngoài dây nguồn, motor sử dụng dây tín hiệu PWM, tín hiệu FG và điều khiển CW/CCW. Đây là điểm khác biệt chính so với dòng motor DC chổi than K22-2032 cùng size gearhead.

Đặc điểm nổi bật của GGM K22-2418 BLDC Series

Planetary Gearhead Ø22mm

K22-2418 sử dụng planetary gearhead có đường kính mặt lắp Ø22mm. Trục đầu ra có đường kính Ø4mm, chiều dài phần trục nhô ra 14mm và được gia công dạng D-cut.

Mặt trước gearhead có bốn lỗ ren M2, chiều sâu ren 4mm, bố trí trên đường tròn tâm lỗ PCD Ø18mm. Thân motor có đường kính Ø24.4mm và chiều dài 18.2mm.

Hai lựa chọn motor BLDC 12V và 24V

Series sử dụng hai model motor:

• KB2418U1: điện áp DC 12V.

• KB2418R2: điện áp DC 24V.

KB2418U1 có tốc độ không tải 6,200rpm. KB2418R2 có tốc độ không tải 8,700rpm. Vì vậy, cùng một tỷ số truyền nhưng hai phiên bản sẽ có tốc độ đầu ra khác nhau.

20 tỷ số truyền

GGM K22-2418 cung cấp 20 tỷ số truyền từ 1/4 đến 1/1996. Các tỷ số thấp phù hợp với cơ cấu cần tốc độ đầu ra cao hơn. Nhóm tỷ số cao tạo tốc độ đầu ra thấp hơn trong giới hạn mô-men của planetary gearhead.

Mô-men tại điểm hiệu suất lớn nhất đạt 3kgf·cm ở nhiều cấu hình tỷ số truyền cao.

Hỗ trợ PWM, FG và điều khiển CW/CCW

Motor sử dụng năm dây gồm nguồn, GND, PWM, FG và điều khiển chiều quay. Tín hiệu FG cung cấp 9 xung trên mỗi vòng quay, hỗ trợ theo dõi tốc độ bằng bộ điều khiển bên ngoài.

Việc thay đổi chức năng hoặc chiều quay cần được thực hiện khi motor đã dừng. Bộ điều khiển tốc độ áp dụng được catalog ghi là GUN Type.

Thông số kỹ thuật GGM K22-2418 Series

Thông số motor BLDC GGM KB2418

Các giá trị trên là thông số motor trước khi kết hợp với planetary gearhead.

Tỷ số truyền và chiều dài Planetary Gearhead

Chiều dài L là chiều dài phần planetary gearhead. Khi thiết kế vị trí lắp đặt cần tính thêm chiều dài motor 18.2mm, phần phía sau 2.5mm và chiều dài trục đầu ra 14mm.

Danh sách model GGM K22-2418 BLDC Series

Ứng dụng của GGM K22-2418 BLDC Series

GGM K22-2418 phù hợp với các cụm truyền động cần kích thước nhỏ, điều khiển tốc độ và tín hiệu phản hồi, bao gồm:

• Robot và cơ cấu chấp hành nhỏ.

• Thiết bị kiểm tra và đo lường.

• Bộ cấp liệu hoặc định lượng mini.

• Cơ cấu quay trong máy để bàn.

• Thiết bị y tế hoặc thiết bị phòng thí nghiệm dạng OEM.

• Cơ cấu đóng mở trong thiết bị tự động.

• Thiết bị sử dụng nguồn DC 12V hoặc 24V.

• Cụm truyền động cần điều khiển tốc độ bằng PWM.

Khả năng sử dụng thực tế cần được kiểm tra theo điện áp, tốc độ đầu ra, mô-men tải, chu kỳ vận hành và phương pháp điều khiển.

Cách chọn GGM K22-2418 BLDC Series

Trước tiên cần xác định nguồn điện:

• Chọn KB2418U1 khi sử dụng nguồn DC 12V.

• Chọn KB2418R2 khi sử dụng nguồn DC 24V.

Tiếp theo, xác định tốc độ đầu ra yêu cầu và lựa chọn tỷ số truyền phù hợp. Nhóm tỷ số từ 1/4 đến 1/19 phù hợp khi cần tốc độ đầu ra cao. Nhóm 1/53 đến 1/104 phù hợp khi cần cân bằng giữa tốc độ và mô-men. Các tỷ số từ 1/198 đến 1/1996 phù hợp với cơ cấu cần tốc độ thấp hơn.

Đối với ứng dụng điều chỉnh tốc độ, cần xác định phương pháp phát tín hiệu PWM và bộ điều khiển GUN Type phù hợp. Khi cần giám sát tốc độ, có thể sử dụng tín hiệu FG 9 xung trên mỗi vòng quay.

Kích thước cơ khí cần kiểm tra trước khi đặt hàng gồm:

• Đường kính mặt gearhead Ø22mm.

• Trục đầu ra D-cut Ø4mm.

• Chiều dài trục 14mm.

• Bốn lỗ ren M2 trên PCD Ø18mm.

• Chiều dài gearhead theo tỷ số truyền.

• Đường kính motor Ø24.4mm.

• Chiều dài dây 200mm.

Lưu ý khi thay thế GGM K22-2418

Khi thay thế motor giảm tốc GGM K22-2418, cần kiểm tra đúng model KB2418U1 hoặc KB2418R2, điện áp nguồn, mã tỷ số truyền và sơ đồ năm dây.

Không thay đổi chiều quay khi motor đang hoạt động. Việc chuyển chức năng CW/CCW cần được thực hiện khi motor đã dừng.

Các nhóm tỷ số truyền có chiều dài planetary gearhead khác nhau. Vì vậy, cần đối chiếu thêm chiều dài L, trục đầu ra, vị trí lỗ lắp và không gian bố trí dây.

Trục đầu ra của gearhead quay cùng chiều với motor theo ghi chú trong catalog.

MDriveTech cung cấp GGM K22-2418 BLDC Series chính hãng

MDriveTech cung cấp động cơ giảm tốc hành tinh BLDC GGM K22-2418 Series, hỗ trợ kiểm tra điện áp, model motor, tỷ số truyền, tốc độ, mô-men, sơ đồ dây và kích thước lắp đặt theo yêu cầu thực tế.
