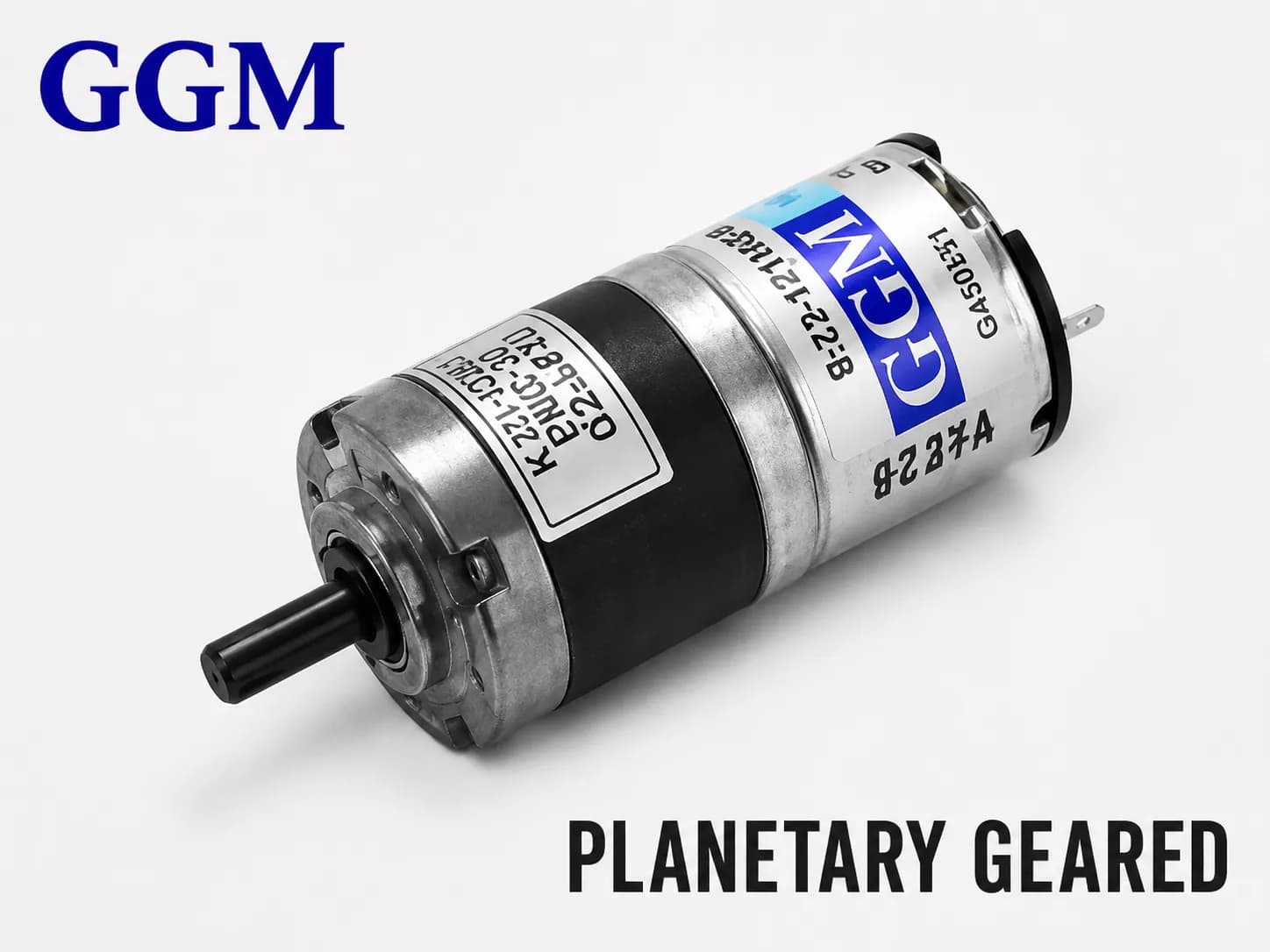

GGM K35-3429 và K35-3448 là hai dòng DC Planetary Geared Motor sử dụng chung nền tảng planetary gearhead Ø35mm. Sản phẩm có trục đầu ra D-cut Ø6mm, bốn lỗ ren M3 và 13 tỷ số truyền, phù hợp cho các cụm truyền động cần kích thước gọn, tốc độ thấp và mô-men đến 12kgf·cm.

K35-3429 sử dụng motor dài 29mm, khối lượng 90g, phù hợp khi cần tối ưu chiều dài lắp đặt. K35-3448 sử dụng motor dài 48mm, khối lượng 140g và có mô-men motor cao hơn ở nhiều cấu hình. Cả hai series đều có phiên bản DC 12V, DC 24V và tùy chọn encoder.

Đặc điểm nổi bật

Planetary gearhead Ø35mm

Gearhead có đường kính ngoài Ø35mm. Trục đầu ra Ø6mm được gia công dạng D-cut, phần phẳng 5.5mm và chiều dài nhô ra 19.3 ± 0.5mm.

Mặt trước có bốn lỗ ren M3 sâu 7mm, bố trí trên đường tròn tâm lỗ PCD Ø26mm. Trục đầu ra của gearhead quay cùng chiều với motor theo ghi chú của GGM.

Hai chiều dài motor

• K35-3429 Series: chiều dài motor 29mm, khối lượng 90g.

• K35-3448 Series: chiều dài motor 48mm, khối lượng 140g.

Hai series dùng chung kích thước gearhead, trục ra và dải tỷ số truyền nhưng khác chiều dài, khối lượng và đặc tính motor.

Nhiều lựa chọn tốc độ motor

Mỗi series có sáu model motor:

• Nhóm S1 và S2: tốc độ không tải 5,200rpm.

• Nhóm T1 và T2: tốc độ không tải 7,500rpm.

• Nhóm P1 và P2: tốc độ không tải 9,000–9,500rpm tùy series.

Ký tự cuối 1 thể hiện phiên bản DC 12V và ký tự cuối 2 thể hiện phiên bản DC 24V trong các model được catalog liệt kê.

13 tỷ số truyền

Các tỷ số truyền gồm:

1/5, 1/14, 1/19, 1/27, 1/51, 1/71, 1/100, 1/139, 1/189, 1/264, 1/369, 1/516 và 1/721.

Tốc độ đầu ra tại điểm hiệu suất lớn nhất nằm trong khoảng 6–1,600rpm, tùy motor và tỷ số truyền.

Tùy chọn encoder incremental

Các motor KD3429 và KD3448 có tùy chọn encoder với hậu tố -E. Catalog thể hiện encoder dạng 20-pole, 10-pulse incremental, sử dụng đầu nối 6 pin và ngõ ra open collector.

So sánh nhanh K35-3429 và K35-3448

K35-3429 phù hợp khi ưu tiên chiều dài tổng thể ngắn. K35-3448 phù hợp khi cần motor dài hơn và mô-men cao hơn ở nhóm tỷ số truyền thấp hoặc trung bình.

Thông số kỹ thuật chung

Tỷ số truyền và chiều dài planetary gearhead

Khi tính không gian lắp đặt, cần cộng chiều dài gearhead L với chiều dài motor 29mm hoặc 48mm và phần phía sau 8mm được thể hiện trên bản vẽ.

Phiên bản encoder

Các motor KD3429 và KD3448 có thể được cung cấp với hậu tố -E, ví dụ:

• KD3429S1-E

• KD3429T2-E

• KD3429P1-E

• KD3448S1-E

• KD3448T2-E

• KD3448P2-E

Cách đọc mã GGM K35-0100-KD3448T2

Ví dụ:

• K35-0005-KD3429S1: tỷ số 1/5, motor KD3429S1 DC 12V.

• K35-0100-KD3448T2: tỷ số 1/100, motor KD3448T2 DC 24V.

• K35-0721-KD3448P1: tỷ số 1/721, motor KD3448P1 DC 12V.

Khi yêu cầu báo giá, cần cung cấp đầy đủ mã gearhead, tỷ số truyền, model motor và yêu cầu encoder nếu có.

Ứng dụng

GGM K35-3429 và K35-3448 phù hợp với các cụm truyền động DC cần nhiều lựa chọn tốc độ và mô-men, bao gồm:

• Robot và cơ cấu chấp hành.

• Bộ cấp liệu hoặc định lượng.

• Cơ cấu đóng mở trong thiết bị tự động.

• Bàn xoay và cơ cấu quay tốc độ thấp.

• Thiết bị kiểm tra và đo lường.

• Cơ cấu cần phản hồi tốc độ hoặc vị trí tương đối bằng encoder.

• Máy sử dụng nguồn DC 12V hoặc 24V.

• Cụm truyền động OEM cần mô-men đến 12kgf·cm.

Khả năng sử dụng thực tế cần được kiểm tra theo tốc độ, mô-men tải, thời gian vận hành, tải tác động lên trục và phương pháp điều khiển.

Cách chọn GGM K35-3429 và K35-3448

Trước tiên cần lựa chọn chiều dài motor và mô-men yêu cầu. K35-3429 phù hợp khi không gian lắp đặt hạn chế, trong khi K35-3448 cung cấp mô-men motor cao hơn ở nhiều cấu hình.

Tiếp theo, xác định nguồn điện:

• Hậu tố 1: DC 12V.

• Hậu tố 2: DC 24V.

Nhóm S phù hợp với yêu cầu tốc độ motor thấp hơn, nhóm T cho tốc độ trung bình và nhóm P cho tốc độ cao hơn theo bảng catalog. Việc lựa chọn phải dựa trên tốc độ đầu ra sau gearhead, không chỉ dựa vào tốc độ motor.

Sau đó cần chọn tỷ số truyền theo tốc độ và mô-men yêu cầu:

• 1/5–1/27: tốc độ đầu ra tương đối cao.

• 1/51–1/139: cân bằng giữa tốc độ và mô-men.

• 1/189–1/721: tốc độ thấp và mô-men cao hơn.

Khi cần tín hiệu phản hồi, cần yêu cầu rõ phiên bản encoder -E và kiểm tra nguồn sensor, dạng ngõ ra open collector cùng số xung của bộ điều khiển.

Lưu ý khi thay thế

Khi thay thế, cần kiểm tra đúng K35-3429 hoặc K35-3448, chiều dài motor, điện áp, nhóm tốc độ S/T/P và tỷ số truyền.

Hai series có cùng giao diện gearhead nhưng không có đặc tính motor giống nhau. Không nên thay trực tiếp KD3429 bằng KD3448 nếu chưa kiểm tra dòng điện, tổng chiều dài và khả năng cấp nguồn.

Các tỷ số truyền khác nhau có chiều dài gearhead khác nhau. Cần đối chiếu chiều dài L, trục D-cut Ø6mm, bốn lỗ ren M3 và PCD Ø26mm trước khi lắp đặt.

Không sử dụng mô-men stall làm mô-men vận hành liên tục. Với phiên bản encoder, cần xác nhận đúng sơ đồ 6 pin trước khi cấp nguồn.
