Backstop Là Gì? Cách Chọn Bộ Chống Quay Ngược Cho Hộp Giảm Tốc

Backstop Là Gì? Cách Chọn Bộ Chống Quay Ngược Cho Hộp Giảm Tốc

Backstop là cơ cấu chống quay ngược, giúp trục motor giảm tốc hoặc hộp giảm tốc chỉ quay theo một chiều cho phép. Khi tải có xu hướng kéo hệ thống đảo chiều lúc dừng máy hoặc mất điện, backstop tự động khóa trục để hạn chế trôi tải và bảo vệ thiết bị.

Backstop thường được sử dụng cho gầu tải, băng tải nghiêng, vít tải đứng và hệ thống vận chuyển vật liệu một chiều. Thiết bị phải được chọn theo mô-men giữ tải, tốc độ trục, chiều quay và vị trí lắp; không nên lựa chọn chỉ dựa vào công suất motor.

Backstop là gì?

Backstop còn được gọi là:

• Bộ chống quay ngược.

• Cơ cấu chống đảo chiều.

• Holdback.

• Anti-reverse device.

• Khớp một chiều trong một số cách gọi thông dụng.

Backstop cho phép trục quay tự do theo chiều vận hành và khóa lại khi trục quay ngược. Thiết bị thường được tích hợp trong hộp giảm tốc hoặc lắp ngoài trên một vị trí trục phù hợp.

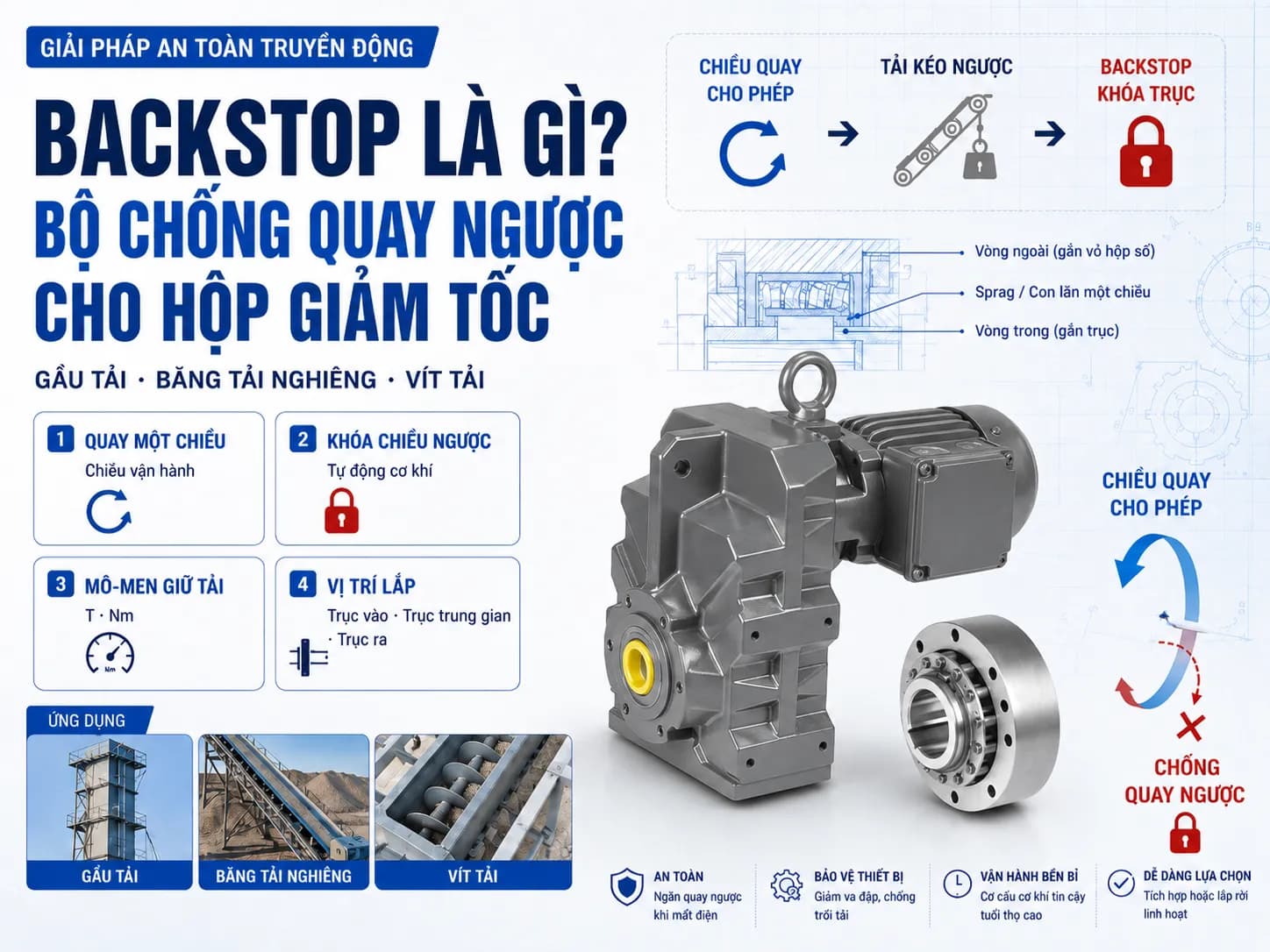

Nguyên lý hoạt động của backstop

Backstop thường sử dụng cơ cấu sprag hoặc con lăn một chiều.

Khi trục quay đúng hướng, các phần tử khóa ở trạng thái tự do nên trục có thể quay bình thường. Khi tải kéo trục theo chiều ngược lại, các sprag hoặc con lăn bị chèn giữa vòng trong và vòng ngoài, tạo lực khóa và ngăn hệ thống quay ngược.

Backstop hoạt động tự động bằng cơ khí nên vẫn có thể giữ chiều quay khi hệ thống mất điện. Tuy nhiên, thiết bị không kiểm soát thời gian dừng và không thay thế cho phanh vận hành.

Những ứng dụng cần sử dụng backstop

Gầu tải

Gầu tải nâng vật liệu theo phương đứng. Khi motor dừng, trọng lượng vật liệu có thể kéo băng hoặc xích quay ngược.

Backstop giúp hạn chế:

• Vật liệu trôi về chân gầu.

• Gầu và xích va đập.

• Vật liệu bị dồn hoặc tràn.

• Trục và hộp giảm tốc chịu tải ngược.

• Nguy hiểm trong quá trình vận hành và bảo trì.

Xem thêm: Cách chọn motor giảm tốc cho gầu tải

Băng tải nghiêng

Băng tải nghiêng có thể bị tải kéo ngược khi dừng, đặc biệt khi hàng vẫn còn trên băng.

Backstop giúp duy trì chiều truyền động và hạn chế hàng hóa trôi ngược. Nếu ứng dụng cần dừng có kiểm soát hoặc giữ vị trí chính xác, hệ thống có thể cần thêm phanh điện từ.

Vít tải đứng hoặc vít tải nghiêng

Vật liệu trong vít có thể tạo mô-men ngược lên trục khi dừng máy. Nhu cầu sử dụng backstop phụ thuộc vào góc nghiêng, loại vật liệu, chiều dài vít và mức độ điền đầy.

Các hệ thống truyền động một chiều

Backstop còn có thể được dùng cho:

• Băng tải xích nghiêng.

• Máy cấp liệu nâng.

• Thiết bị vận chuyển vật liệu rời.

• Một số cơ cấu quay chỉ hoạt động theo một chiều.

Với thiết bị nâng người hoặc hệ thống có yêu cầu an toàn đặc biệt, backstop không được xem là giải pháp an toàn duy nhất.

Backstop được lắp ở đâu?

Backstop tích hợp trong hộp giảm tốc

Backstop được nhà sản xuất lắp trên trục vào, trục trung gian hoặc vị trí phù hợp bên trong hộp số.

Ưu điểm:

• Kết cấu gọn.

• Đồng bộ với hộp giảm tốc.

• Được tính toán theo tốc độ và mô-men của thiết bị.

• Có thể sử dụng chung hệ thống bôi trơn.

• Hạn chế sai sót khi lắp đặt.

Đây thường là lựa chọn nên ưu tiên khi đặt mua hộp giảm tốc mới.

Backstop lắp ngoài

Backstop được lắp bên ngoài hộp số hoặc trên trục truyền động riêng.

Phương án này phù hợp khi:

• Hộp số hiện tại không có tùy chọn tích hợp.

• Cần khả năng chịu mô-men chống quay ngược lớn.

• Kết cấu máy có vị trí lắp riêng.

• Cần tháo lắp và bảo trì độc lập.

Khi lắp ngoài, cần kiểm tra độ bền trục, then, gối đỡ và kết cấu tiếp nhận mô-men phản lực.

Backstop và phanh khác nhau thế nào?

Một hệ thống có thể sử dụng đồng thời:

• Backstop để chống quay ngược.

• Phanh để dừng và giữ tải.

• Biến tần để điều khiển tăng tốc và giảm tốc.

Backstop không nên được sử dụng như phanh đóng ngắt thường xuyên.

Backstop và overrunning clutch có giống nhau không?

Backstop và overrunning clutch đều có thể sử dụng cơ cấu một chiều nhưng khác chức năng lắp đặt.

Backstop thường được lắp giữa trục quay và vỏ cố định để ngăn trục quay ngược.

Overrunning clutch thường liên kết hai trục. Thiết bị truyền mô-men theo một chiều và tự tách khi trục còn lại quay nhanh hơn.

Trong bộ truyền động gầu tải có động cơ phụ:

• Backstop ngăn hộp giảm tốc quay ngược.

• Overrunning clutch liên kết động cơ phụ với hộp số chính.

• Khi motor chính chạy, khớp một chiều tách động cơ phụ khỏi hệ thống.

Cách chọn backstop cho hộp giảm tốc

1. Xác định mô-men chống quay ngược

Backstop phải chịu được mô-men do tải tạo ra khi hệ thống dừng.

Cần xem xét:

• Trọng lượng tải.

• Mô-men do trọng lực.

• Tỷ số truyền.

• Tải va đập khi khóa.

• Số lượng bộ truyền động.

• Chế độ khởi động và dừng.

• Hệ số lựa chọn của nhà sản xuất.

Không nên chọn backstop chỉ theo công suất motor vì cùng một công suất nhưng tỷ số truyền và mô-men đầu ra có thể khác nhau.

2. Xác định tốc độ tại vị trí lắp

Backstop có thể được lắp trên trục tốc độ cao, trục trung gian hoặc trục đầu ra.

Vị trí lắp ảnh hưởng đến:

• Tốc độ quay.

• Mô-men khóa.

• Kích thước backstop.

• Điều kiện bôi trơn.

• Tuổi thọ của phần tử khóa.

Phải sử dụng tốc độ tại đúng vị trí lắp, không mặc định dùng tốc độ motor hoặc tốc độ đầu ra.

3. Xác định đúng chiều quay

Chiều quay tự do của backstop là thông tin bắt buộc khi đặt hàng.

Cần ghi rõ:

• Chiều CW hoặc CCW.

• Vị trí người quan sát.

• Nhìn từ phía trục ra hay phía motor.

• Chiều vận hành thực tế của máy.

Nếu motor chạy theo chiều khóa, hệ thống không thể khởi động bình thường và có nguy cơ làm hỏng motor, khớp nối hoặc backstop.

Không nên tự đảo hai pha motor khi chưa kiểm tra chiều khóa của backstop.

4. Kiểm tra tần suất khóa

Backstop thường chỉ tác động khi:

• Máy dừng.

• Mất điện.

• Tải có xu hướng trôi ngược.

• Xảy ra sự cố.

Nếu thiết bị phải khóa nhiều lần trong mỗi chu kỳ, cần thông báo rõ với nhà cung cấp. Backstop tiêu chuẩn có thể không phù hợp với chế độ đóng ngắt thường xuyên.

5. Kiểm tra điều kiện môi trường

Cần xác định:

• Nhiệt độ làm việc.

• Bụi và độ ẩm.

• Vị trí trong nhà hoặc ngoài trời.

• Môi trường ăn mòn.

• Khu vực có nguy cơ cháy nổ.

• Tư thế lắp của hộp giảm tốc.

Điều kiện môi trường ảnh hưởng đến phớt, dầu bôi trơn, vật liệu và chu kỳ bảo trì.

Nên chọn backstop tích hợp hay lắp rời?

Khi có thể, nên ưu tiên hộp giảm tốc có backstop được nhà sản xuất lựa chọn sẵn theo đúng model, tỷ số truyền và chiều quay.

Lưu ý khi dùng backstop với biến tần

Biến tần không thể thay thế backstop.

Khi hệ thống có biến tần, nên:

• Khóa chức năng chạy ngược nếu máy chỉ hoạt động một chiều.

• Kiểm tra chiều quay trước khi ghép tải.

• Cài thời gian tăng tốc phù hợp.

• Không cho motor tạo mô-men ngược với backstop.

• Kiểm tra trình tự điều khiển phanh nếu có.

• Tránh dừng quá nhanh làm tải va đập vào cơ cấu khóa.

Backstop bảo vệ cơ khí khi tải kéo ngược, còn biến tần chỉ điều khiển motor khi hệ thống điện và điều khiển đang hoạt động.

Bảo trì backstop

Tùy cấu tạo và hướng dẫn của nhà sản xuất, cần kiểm tra:

• Mức dầu và tình trạng dầu bôi trơn.

• Rò rỉ dầu.

• Tiếng ồn hoặc rung bất thường.

• Nhiệt độ tại vị trí backstop.

• Khả năng quay tự do đúng chiều.

• Khả năng khóa theo chiều ngược.

• Bulông và kết cấu tiếp nhận phản lực.

• Tình trạng sprag hoặc con lăn.

Không tự tháo, đảo chiều vòng trong hoặc thay đổi cấu hình backstop nếu không có hướng dẫn kỹ thuật của đúng model.

Những lỗi thường gặp

• Chọn backstop theo công suất motor.

• Không tính mô-men chống quay ngược.

• Xác định sai chiều quay.

• Không ghi rõ phía quan sát.

• Đảo chiều motor khi chưa kiểm tra backstop.

• Dùng backstop thay cho phanh.

• Không kiểm tra tốc độ tại vị trí lắp.

• Lắp thêm backstop nhưng không kiểm tra trục và then.

• Sử dụng sai dầu bôi trơn.

• Không khóa lệnh chạy ngược trên biến tần.

• Thay đổi tư thế lắp hộp số nhưng không kiểm tra mức dầu.

Thông tin cần cung cấp khi chọn backstop

Kết luận

Backstop là cơ cấu chống quay ngược quan trọng đối với gầu tải, băng tải nghiêng và các hệ thống truyền động một chiều. Thiết bị giúp giữ đúng chiều quay khi motor dừng hoặc tải kéo ngược.

Để chọn backstop phù hợp, cần xác định mô-men chống quay ngược, tốc độ trục, chiều quay, vị trí lắp và điều kiện vận hành. Không nên dùng backstop thay cho phanh hoặc tự thay đổi chiều quay khi chưa kiểm tra cấu hình hộp giảm tốc.

MDriveTech hỗ trợ lựa chọn motor giảm tốc, hộp giảm tốc có backstop và giải pháp chống quay ngược theo ứng dụng thực tế. Khách hàng có thể gửi ảnh tem, bản vẽ, công suất, tốc độ và chiều quay yêu cầu để được kiểm tra cấu hình phù hợp.

📞 Hotline: 0868 789 647
📧 Email: [email protected]

Câu hỏi thường gặp

Backstop có phải là phanh không?

Không. Backstop ngăn trục quay ngược nhưng không kiểm soát quá trình dừng. Phanh được dùng để dừng hoặc giữ tải theo lệnh điều khiển.

Có thể đảo chiều motor khi đã lắp backstop không?

Không nên tự đảo chiều bằng cách đổi hai pha. Phải kiểm tra và thay đổi chiều khóa của backstop theo hướng dẫn của nhà sản xuất.

Hộp giảm tốc trục vít có cần backstop không?

Tùy ứng dụng. Không nên dựa hoàn toàn vào khả năng tự hãm của hộp trục vít vì khả năng quay ngược còn phụ thuộc hiệu suất, độ mòn, rung động và điều kiện tải.

Biến tần có thay thế backstop được không?

Không. Biến tần điều khiển motor khi có điện, còn backstop là cơ cấu cơ khí giữ chiều quay khi tải kéo ngược hoặc hệ thống mất điện.

Backstop có cần bảo trì không?

Có. Việc kiểm tra và bảo trì phải thực hiện theo cấu tạo, dầu bôi trơn, tốc độ và hướng dẫn của nhà sản xuất.
