Cấp Cách Điện Class F, Class H Của Motor Là Gì?

Cấp Cách Điện Class F, Class H Của Motor Là Gì? Khác Nhau Và Cách Chọn

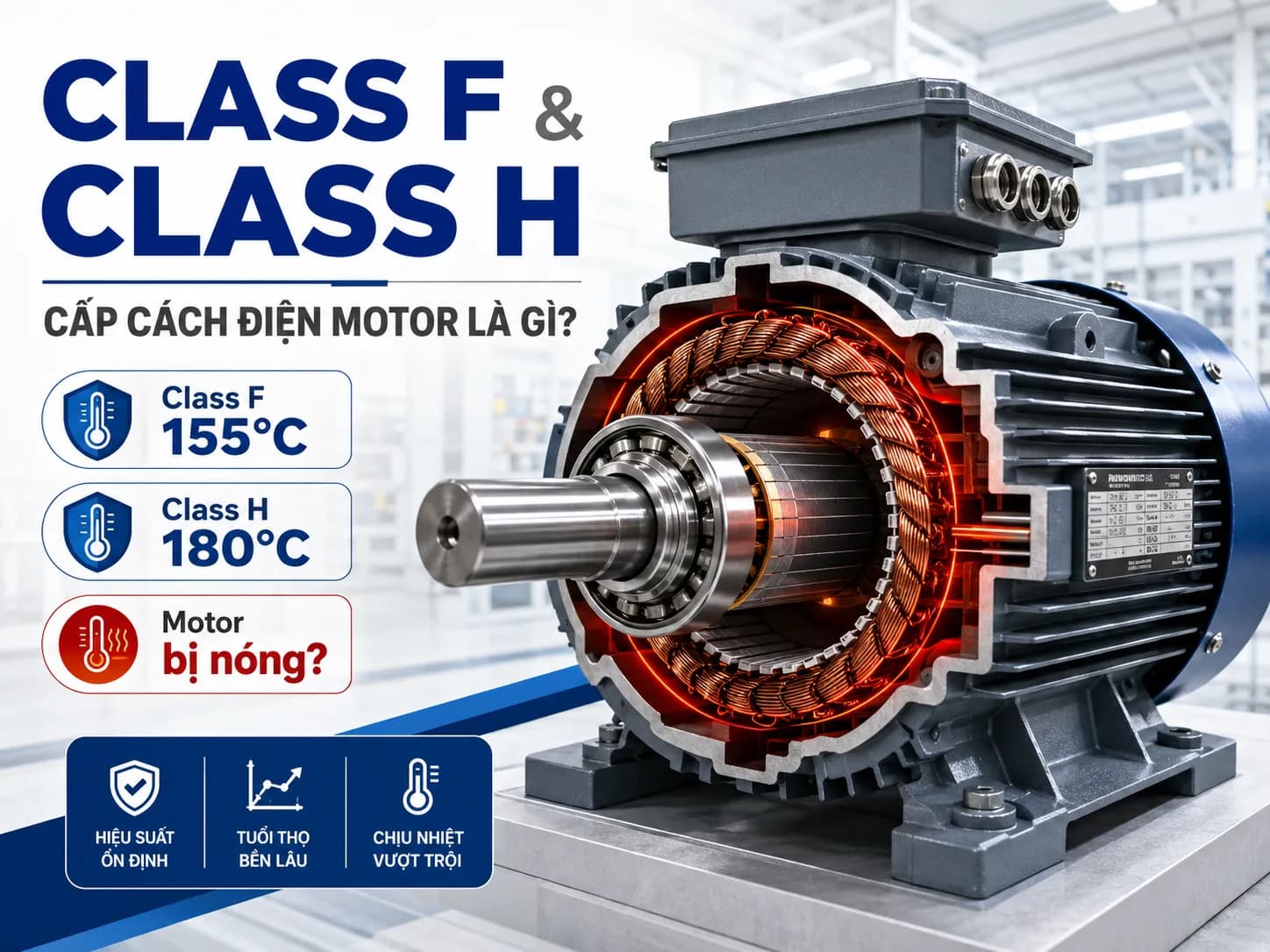

Class F và Class H là cấp chịu nhiệt của hệ thống cách điện trong motor. Class F chịu nhiệt tối đa 155°C, Class H chịu nhiệt tối đa 180°C. Cấp cách điện càng cao thì motor chịu nhiệt tốt hơn, nhưng vẫn cần chọn đúng tải, làm mát tốt và vận hành đúng điều kiện.

Cấp cách điện motor là gì?

Cấp cách điện motor là thông số cho biết khả năng chịu nhiệt của hệ thống cách điện bên trong động cơ điện, đặc biệt là phần cách điện quanh cuộn dây stator. Khi motor hoạt động, dòng điện chạy qua cuộn dây sẽ sinh nhiệt. Nếu nhiệt độ cuộn dây vượt quá giới hạn cho phép trong thời gian dài, lớp cách điện có thể bị lão hóa, nứt, giảm điện trở cách điện và gây chạm vòng, chạm pha hoặc cháy motor.

Vì vậy, cấp cách điện không chỉ là một ký hiệu trên nameplate motor. Đây là thông số liên quan trực tiếp đến tuổi thọ, độ an toàn và khả năng vận hành ổn định của động cơ trong nhà máy.

Các cấp cách điện thường gặp gồm:

Trong motor công nghiệp hiện nay, Class F và Class H là hai cấp được nhắc đến nhiều nhất, đặc biệt với motor 3 pha, motor hiệu suất cao, motor giảm tốc, motor dùng biến tần, motor phòng nổ và motor làm việc trong môi trường tải nặng.

Class F của motor là gì?

Class F là cấp cách điện có giới hạn nhiệt độ tối đa của hệ thống cách điện là 155°C. Đây là cấp cách điện rất phổ biến trong motor công nghiệp hiện nay.

Nói dễ hiểu, motor Class F sử dụng vật liệu cách điện có khả năng chịu nhiệt tốt hơn các cấp thấp hơn như Class B. Điều này giúp motor có biên độ an toàn nhiệt tốt hơn khi vận hành trong môi trường công nghiệp, đặc biệt là khi tải thay đổi, nguồn điện dao động hoặc motor phải chạy liên tục trong thời gian dài.

Class F thường được sử dụng cho:

• Motor điện 3 pha công nghiệp

• Motor IE2, IE3, IE4

• Motor bơm

• Motor quạt

• Motor băng tải

• Motor giảm tốc

• Motor máy khuấy

• Motor máy đóng gói

• Motor dùng với biến tần trong ứng dụng thông thường

• Motor vận hành liên tục trong nhà máy

Tuy nhiên, Class F không có nghĩa là motor nên chạy liên tục ở 155°C. Đây là giới hạn chịu nhiệt của hệ thống cách điện, không phải mức nhiệt vận hành lý tưởng. Nếu motor thường xuyên chạy sát giới hạn này, tuổi thọ cách điện vẫn sẽ giảm nhanh.

Class H của motor là gì?

Class H là cấp cách điện có giới hạn nhiệt độ tối đa của hệ thống cách điện là 180°C. So với Class F, Class H có khả năng chịu nhiệt cao hơn, thường dùng cho motor làm việc trong điều kiện khắc nghiệt hơn.

Class H thường gặp trong:

• Motor tải nặng

• Motor làm việc ở môi trường nhiệt độ cao

• Motor dùng biến tần chạy tốc độ thấp trong thời gian dài

• Motor phòng nổ

• Motor công nghiệp đặc biệt

• Motor trong khu vực thông gió kém

• Motor cần dự phòng nhiệt lớn hơn

• Một số motor hiệu suất cao hoặc motor chuyên dụng

Class H có khả năng chịu nhiệt tốt hơn Class F, nhưng không có nghĩa là cứ Class H thì luôn tốt hơn trong mọi trường hợp. Nếu ứng dụng chỉ là tải thông thường như bơm, quạt, băng tải hoặc máy đóng gói, Class F đã đủ đáp ứng trong rất nhiều trường hợp.

So sánh Class F và Class H

Có thể hiểu đơn giản:

Class F phù hợp với đa số motor công nghiệp thông thường. Class H phù hợp hơn khi motor cần chịu nhiệt cao hơn, làm việc nặng hơn hoặc vận hành trong môi trường khó hơn.

Nhiệt độ 155°C và 180°C là nhiệt độ ở đâu?

Đây là điểm rất nhiều người hiểu sai.

Nhiệt độ 155°C của Class F và 180°C của Class H là nhiệt độ giới hạn của hệ thống cách điện bên trong motor, liên quan đến cuộn dây và điểm nóng nhất trong motor. Đây không phải là nhiệt độ vỏ motor đo bên ngoài bằng tay hoặc súng nhiệt.

Nhiệt độ vỏ motor thường thấp hơn nhiệt độ cuộn dây bên trong. Vì vậy, khi đo vỏ motor thấy 70°C hoặc 80°C, không thể kết luận ngay cuộn dây cũng chỉ ở mức đó. Muốn đánh giá chính xác nhiệt độ cuộn dây cần dùng phương pháp đo chuyên dụng, cảm biến nhiệt hoặc tính toán theo điện trở cuộn dây.

Tuy nhiên, nếu motor có các dấu hiệu như quá nóng bất thường, mùi khét, dòng điện cao, tiếng kêu lạ hoặc rung mạnh, cần kiểm tra ngay dù cấp cách điện là Class F hay Class H.

Temperature rise của motor là gì?

Temperature rise là mức tăng nhiệt của motor so với nhiệt độ môi trường. Đây là thông số rất quan trọng khi đánh giá motor có đang vận hành trong giới hạn an toàn hay không.

Ví dụ dễ hiểu:

Nếu nhiệt độ môi trường là 40°C và motor tăng thêm 80°C khi chạy tải, nhiệt độ vận hành nội bộ có thể được đánh giá dựa trên mức tăng nhiệt này cộng với các biên độ kỹ thuật khác tùy tiêu chuẩn thiết kế.

Khi xem catalogue hoặc nameplate motor, bạn có thể gặp các cụm như:

• Temperature rise Class B

• Temperature rise Class F

• Insulation Class F

• Insulation Class H

• Ambient 40°C

• Duty S1

Cần phân biệt rõ:

• Insulation Class: cấp chịu nhiệt của vật liệu cách điện

• Temperature Rise: mức tăng nhiệt khi motor vận hành

• Ambient Temperature: nhiệt độ môi trường xung quanh

• Duty: chế độ làm việc của motor

Một motor tốt không chỉ có cấp cách điện cao, mà còn có mức tăng nhiệt thấp khi chạy thực tế.

Class F/B là gì?

Trong thực tế, một số motor được ghi là Class F insulation, Class B temperature rise, thường được hiểu ngắn là F/B.

Cách hiểu:

• Motor dùng hệ thống cách điện Class F

• Nhưng mức tăng nhiệt khi vận hành chỉ theo mức Class B

• Phần chênh lệch còn lại là biên độ dự phòng nhiệt

Đây là thiết kế tốt vì motor có vật liệu cách điện chịu được 155°C nhưng lại vận hành mát hơn. Khi motor chạy mát hơn giới hạn cho phép, tuổi thọ cách điện thường tốt hơn và motor có khả năng chịu các tình huống bất thường như quá tải nhẹ, nhiệt độ môi trường cao hoặc nguồn điện dao động.

Ví dụ dễ hiểu:

Một motor Class F nhưng temperature rise chỉ ở mức Class B sẽ có biên độ nhiệt an toàn tốt hơn so với motor Class F nhưng luôn vận hành gần giới hạn Class F.

Class H/F là gì?

Tương tự, một số motor có thể ghi Class H insulation, Class F temperature rise, thường hiểu là H/F.

Cách hiểu:

• Motor dùng hệ thống cách điện Class H

• Nhưng mức tăng nhiệt thiết kế chỉ theo Class F

• Motor có thêm biên độ dự phòng nhiệt so với vận hành sát Class H

Thiết kế H/F thường phù hợp với các ứng dụng có yêu cầu cao hơn về tuổi thọ, độ bền nhiệt hoặc môi trường vận hành khó hơn.

Tuy nhiên, khi đọc thông số này cần chú ý: Class H/F không có nghĩa motor sẽ không bao giờ nóng. Nếu motor bị quá tải, thông gió kém, bạc đạn hỏng, chạy sai điện áp hoặc dùng biến tần không đúng cách, motor vẫn có thể quá nhiệt.

Vì sao motor Class F vẫn bị nóng?

Motor Class F vẫn có thể bị nóng vì cấp cách điện chỉ cho biết khả năng chịu nhiệt của vật liệu cách điện, không phải khả năng chống lại mọi nguyên nhân gây nhiệt.

Motor Class F có thể nóng do:

• Quá tải cơ khí

• Điện áp thấp

• Mất cân bằng pha

• Dòng điện cao hơn định mức

• Bạc đạn bị khô mỡ hoặc hư

• Quạt làm mát bị gãy, bẩn hoặc lắp sai

• Cánh tản nhiệt bị bụi che kín

• Motor đặt trong không gian kín, thiếu gió

• Nhiệt độ môi trường quá cao

• Motor dùng biến tần chạy tốc độ thấp quá lâu

• Băng tải quá căng, máy bị kẹt hoặc hộp giảm tốc lỗi

• Chọn motor quá nhỏ so với tải thực tế

Vì vậy, khi motor nóng, không nên chỉ hỏi “Class F chịu được bao nhiêu độ?”. Cần kiểm tra toàn bộ hệ thống gồm tải, dòng điện, nguồn cấp, làm mát, bạc đạn, hộp giảm tốc và điều kiện vận hành.

Class H có tốt hơn Class F không?

Class H chịu nhiệt cao hơn Class F, nhưng không phải lúc nào cũng là lựa chọn tốt hơn về mặt kinh tế.

Nếu cùng một điều kiện vận hành, Class H có biên độ chịu nhiệt cao hơn. Điều này có lợi cho motor làm việc trong môi trường nóng, tải nặng hoặc cần dự phòng nhiệt lớn hơn. Tuy nhiên, nếu ứng dụng chỉ là băng tải thông thường, bơm, quạt, máy đóng gói hoặc motor giảm tốc tải ổn định, Class F thường đã đáp ứng tốt.

Nói cách khác:

• Class H tốt hơn về khả năng chịu nhiệt

• Class F thường kinh tế và đủ dùng cho đa số ứng dụng

• Điều quan trọng nhất vẫn là chọn đúng tải và kiểm soát nhiệt khi vận hành

Không nên chọn Class H chỉ vì nghĩ rằng “cao hơn là luôn tốt hơn”. Nếu motor bị chọn sai công suất, sai tải hoặc làm mát kém, Class H vẫn có thể bị quá nhiệt và hư hỏng.

Motor dùng biến tần nên chọn Class F hay Class H?

Motor dùng biến tần thường chịu điều kiện vận hành phức tạp hơn motor chạy trực tiếp. Khi dùng biến tần, motor có thể chạy ở tốc độ thấp, tần số thay đổi, dòng biến thiên và chịu xung điện áp từ inverter.

Với ứng dụng biến tần thông thường, Class F có thể đáp ứng tốt nếu:

• Motor được chọn đúng công suất

• Tải không quá nặng

• Motor không chạy tốc độ thấp quá lâu

• Làm mát vẫn đảm bảo

• Cáp motor không quá dài

• Biến tần được cài đặt đúng

• Motor phù hợp dùng với inverter

Nên cân nhắc Class H hoặc motor inverter duty khi:

• Motor chạy tốc độ thấp trong thời gian dài

• Tải nặng hoặc tải khởi động lớn

• Motor chạy liên tục gần định mức

• Môi trường nhiệt độ cao

• Cáp motor dài

• Ứng dụng cần độ bền cao

• Motor khó dừng để bảo trì

• Hệ thống có rủi ro quá nhiệt cao

Với motor chạy biến tần, cấp cách điện chỉ là một phần. Cần kiểm tra thêm khả năng chịu xung điện áp, làm mát cưỡng bức, bearing protection và điều kiện lắp đặt thực tế.

Motor phòng nổ nên dùng Class F hay Class H?

Motor phòng nổ thường có yêu cầu nghiêm ngặt hơn về nhiệt độ bề mặt, cấp bảo vệ, nhóm khí/bụi, vùng nguy hiểm và tiêu chuẩn phòng nổ. Vì vậy, không thể chỉ nhìn Class F hay Class H để kết luận motor phù hợp.

Khi chọn motor phòng nổ, cần kiểm tra:

• Tiêu chuẩn phòng nổ

• Khu vực sử dụng: Zone 1, Zone 2, Zone 21, Zone 22

• Gas group hoặc dust group

• Temperature class như T3, T4, T5

• Cấp bảo vệ IP

• Nhiệt độ môi trường

• Tải làm việc

• Có dùng biến tần hay không

• Certificate của motor

Class H có thể giúp tăng khả năng chịu nhiệt của hệ thống cách điện, nhưng với motor phòng nổ, điều quan trọng hơn là motor phải đúng tiêu chuẩn và đúng chứng chỉ phòng nổ cho môi trường sử dụng.

Cấp cách điện có liên quan gì đến tuổi thọ motor?

Có. Cấp cách điện liên quan trực tiếp đến tuổi thọ motor vì lớp cách điện của cuộn dây sẽ lão hóa nhanh hơn khi làm việc ở nhiệt độ cao.

Khi cách điện suy giảm, motor có thể gặp các lỗi:

• Giảm điện trở cách điện

• Rò điện

• Chạm vòng cuộn dây

• Chạm pha

• Chạm vỏ

• Motor nóng bất thường

• Cháy cuộn dây

• Dừng dây chuyền sản xuất

Một motor có cấp cách điện cao hơn sẽ có khả năng chịu nhiệt tốt hơn. Tuy nhiên, tuổi thọ thực tế vẫn phụ thuộc vào cách vận hành. Một motor Class F chạy mát, đúng tải, thông gió tốt có thể bền hơn một motor Class H nhưng thường xuyên quá tải và nóng.

Cách đọc Class F, Class H trên nameplate motor

Trên nameplate motor, cấp cách điện có thể được ghi dưới nhiều dạng:

• INS. CLASS F

• Insulation Class F

• Ins. F

• Class F

• INS. CLASS H

• Insulation Class H

• Ins. H

• Class H

Khi đọc nameplate, không nên chỉ xem mỗi cấp cách điện. Cần kiểm tra đồng thời các thông số sau:

1. Công suất motor

2. Điện áp

3. Dòng định mức

4. Tần số

5. Tốc độ rpm

6. Cấp cách điện

7. Cấp bảo vệ IP

8. Nhiệt độ môi trường cho phép

9. Duty cycle

10. Service factor

11. Hiệu suất IE

12. Phù hợp dùng biến tần hay không

Ví dụ, cùng là motor Class F, nhưng motor có duty S1, IP55, IE3, inverter duty và temperature rise thấp sẽ khác rất nhiều so với motor phổ thông không có dự phòng nhiệt tốt.

Dấu hiệu motor đang quá nhiệt

Dù là Class F hay Class H, motor vẫn cần được kiểm tra khi có dấu hiệu nóng bất thường.

Các dấu hiệu thường gặp:

• Vỏ motor nóng hơn bình thường

• Có mùi khét

• Dòng điện cao hơn định mức

• Motor giảm lực kéo

• Motor rung mạnh

• Motor kêu lớn

• Biến tần báo quá tải hoặc quá nhiệt

• Relay nhiệt, MCCB hoặc MCB thường xuyên nhảy

• Sơn vỏ motor đổi màu

• Terminal box nóng

• Bạc đạn kêu hoặc phát nhiệt

• Quạt làm mát không quay hoặc quay yếu

Khi gặp các dấu hiệu này, nên đo dòng từng pha, kiểm tra nguồn điện, kiểm tra tải cơ khí, kiểm tra bạc đạn, quạt làm mát và tình trạng thông gió quanh motor.

Cách kiểm tra motor bị nóng trong nhà máy

Khi motor bị nóng, có thể kiểm tra theo trình tự sau:

1. Kiểm tra dòng điện thực tế so với dòng định mức trên nameplate

2. Kiểm tra điện áp từng pha

3. Kiểm tra mất cân bằng pha

4. Kiểm tra tải cơ khí có bị kẹt không

5. Kiểm tra bạc đạn

6. Kiểm tra quạt làm mát

7. Vệ sinh cánh tản nhiệt

8. Kiểm tra nhiệt độ môi trường

9. Kiểm tra motor có bị che kín hay không

10. Nếu dùng biến tần, kiểm tra tần số, dòng, carrier frequency và thời gian tăng giảm tốc

11. Kiểm tra hộp giảm tốc, puly, xích, khớp nối hoặc băng tải

12. Đo điện trở cách điện nếu nghi ngờ cách điện suy giảm

Không nên chỉ thay motor mới khi chưa xác định nguyên nhân nóng. Nếu nguyên nhân đến từ tải hoặc hệ thống cơ khí, motor mới vẫn có thể nóng và hỏng lại.

Cách chọn cấp cách điện motor theo ứng dụng

Bảng này chỉ là định hướng ban đầu. Khi chọn thực tế, cần dựa vào catalogue motor, tải làm việc, môi trường, duty cycle, phương pháp khởi động và yêu cầu vận hành của nhà máy.

Sai lầm thường gặp khi hiểu về Class F và Class H

1. Nghĩ Class H luôn tốt hơn trong mọi trường hợp

Class H chịu nhiệt cao hơn, nhưng nếu ứng dụng không cần đến khả năng chịu nhiệt đó, Class F có thể là lựa chọn kinh tế và hợp lý hơn.

2. Nghĩ motor Class F được phép chạy liên tục ở 155°C

155°C là giới hạn của hệ thống cách điện, không phải nhiệt độ vận hành lý tưởng. Chạy càng gần giới hạn nhiệt thì tuổi thọ cách điện càng giảm.

3. Nhầm nhiệt độ vỏ motor với nhiệt độ cuộn dây

Nhiệt độ vỏ không bằng nhiệt độ cuộn dây. Vỏ motor thường thấp hơn nhiệt độ bên trong.

4. Thấy motor nóng là kết luận cấp cách điện thấp

Motor nóng có thể do quá tải, nguồn điện kém, bạc đạn hỏng, quạt yếu, bụi bẩn, thiếu thông gió hoặc dùng biến tần sai cách.

5. Không đọc temperature rise

Insulation Class và Temperature Rise là hai thông tin khác nhau. Một motor Class F nhưng temperature rise thấp có thể có độ bền nhiệt tốt hơn trong vận hành thực tế.

FAQ – Câu hỏi thường gặp

Class F motor là gì?

Class F motor là motor có hệ thống cách điện chịu được nhiệt độ tối đa 155°C. Đây là cấp cách điện phổ biến trong motor công nghiệp hiện nay.

Class H motor là gì?

Class H motor là motor có hệ thống cách điện chịu được nhiệt độ tối đa 180°C. Class H thường dùng cho môi trường nhiệt cao, tải nặng hoặc motor chuyên dụng.

Class F và Class H khác nhau như thế nào?

Class F chịu nhiệt tối đa 155°C, còn Class H chịu nhiệt tối đa 180°C. Class H có khả năng chịu nhiệt cao hơn, nhưng Class F đã đủ cho nhiều ứng dụng công nghiệp thông thường.

Motor Class F có chịu được 155°C liên tục không?

Class F có giới hạn nhiệt độ hệ thống cách điện là 155°C, nhưng không nên để motor vận hành liên tục sát mức này. Nếu motor thường xuyên chạy gần giới hạn nhiệt, tuổi thọ cách điện sẽ giảm nhanh.

Class H có tốt hơn Class F không?

Class H chịu nhiệt cao hơn Class F, nhưng không phải ứng dụng nào cũng cần Class H. Với băng tải, bơm, quạt và máy công nghiệp thông thường, Class F thường đã đáp ứng tốt.

Motor bị nóng có phải do cấp cách điện thấp không?

Không nhất thiết. Motor bị nóng có thể do quá tải, điện áp thấp, mất cân bằng pha, bạc đạn hỏng, quạt làm mát yếu, bụi bẩn, lắp trong không gian kín hoặc dùng biến tần sai cách.

Nhiệt độ vỏ motor bao nhiêu là bình thường?

Không có một con số chung cho mọi motor. Nhiệt độ vỏ phụ thuộc vào thiết kế, tải, môi trường và phương pháp đo. Nếu motor nóng bất thường, có mùi khét, dòng cao hoặc rung mạnh, cần kiểm tra ngay.

Motor dùng biến tần nên chọn Class F hay Class H?

Với ứng dụng biến tần thông thường, Class F có thể đáp ứng nếu motor được chọn đúng tải và làm mát tốt. Nếu chạy tốc độ thấp lâu, tải nặng hoặc môi trường nóng, nên cân nhắc Class H hoặc motor inverter duty.

Class F/B nghĩa là gì?

Class F/B nghĩa là motor dùng hệ thống cách điện Class F nhưng mức tăng nhiệt được thiết kế theo Class B. Đây là thiết kế có dự phòng nhiệt tốt hơn.

Class H/F nghĩa là gì?

Class H/F nghĩa là motor dùng hệ thống cách điện Class H nhưng mức tăng nhiệt được thiết kế theo Class F. Thiết kế này tạo thêm biên độ dự phòng nhiệt cho motor.

Kết luận

Class F và Class H là hai cấp cách điện quan trọng của motor điện công nghiệp. Class F có giới hạn nhiệt độ 155°C, phù hợp với đa số ứng dụng như băng tải, bơm, quạt, motor giảm tốc và máy công nghiệp thông thường. Class H có giới hạn nhiệt độ 180°C, phù hợp hơn với tải nặng, môi trường nóng, motor dùng biến tần tốc độ thấp hoặc ứng dụng cần dự phòng nhiệt cao.

Tuy nhiên, cấp cách điện không phải yếu tố duy nhất quyết định motor có bền hay không. Một motor vận hành bền cần được chọn đúng công suất, đúng tải, đúng cấp bảo vệ IP, đúng duty cycle, làm mát tốt và kiểm tra dòng điện thực tế khi vận hành.

Nếu motor bị nóng, không nên chỉ nhìn vào Class F hay Class H. Cần kiểm tra toàn bộ hệ thống gồm nguồn điện, tải cơ khí, bạc đạn, quạt làm mát, biến tần, hộp giảm tốc và môi trường làm việc.
