Torque Motor Khác Gì Servo Motor Và Biến Tần Trong Điều Khiển Lực Căng?

Torque Motor Khác Gì Servo Motor Và Biến Tần Trong Điều Khiển Lực Căng?

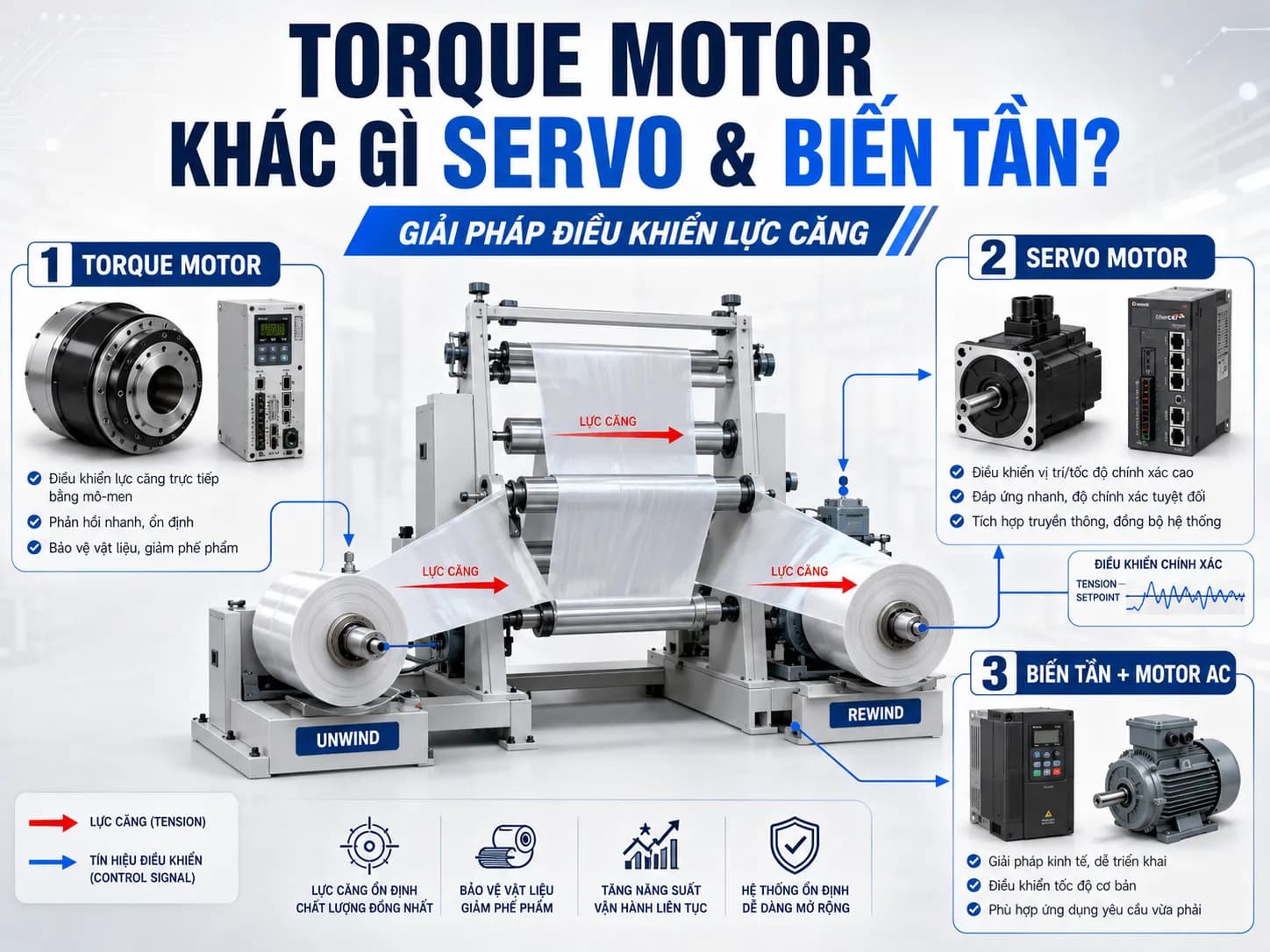

Torque motor, servo motor và biến tần đều có thể dùng trong hệ thống điều khiển lực căng, nhưng không giống nhau. Torque motor phù hợp cho máy cuốn/xả đơn giản cần kiểm soát mô-men. Servo motor phù hợp với máy yêu cầu độ chính xác cao và đồng bộ nhiều trục. Biến tần phù hợp với hệ thống dùng motor AC, đặc biệt khi kết hợp torque control, vector control, load cell, dancer roller hoặc chức năng winder/unwinder.

Điều khiển lực căng là gì?

Điều khiển lực căng là quá trình giữ lực kéo ổn định trên vật liệu dạng cuộn trong quá trình cuốn, xả hoặc kéo qua nhiều trục máy.

Các vật liệu thường cần điều khiển lực căng gồm màng nhựa, giấy, vải, foil, băng keo, dây điện, cáp và vật liệu dạng web.

Nếu lực căng không ổn định, vật liệu có thể bị nhăn, rách, chùng, lệch biên, cuộn không đều hoặc sai vị trí in, cắt, dán nhãn.

Trong máy cuốn/xả cuộn, đường kính cuộn thay đổi liên tục. Khi bán kính cuộn thay đổi, mô-men cần thiết tại trục cuốn/xả cũng thay đổi theo.

Công thức cơ bản:

Torque = Tension × Radius

Điều này có nghĩa là nếu muốn giữ lực căng ổn định, hệ thống phải điều chỉnh mô-men theo bán kính cuộn. Vì vậy, chọn giải pháp truyền động cho máy cuốn/xả không thể chỉ dựa vào công suất kW hoặc HP.

Torque Motor là gì trong điều khiển lực căng?

Torque motor là loại motor được dùng để kiểm soát mô-men xoắn hoặc lực kéo tại trục. Trong hệ thống cuốn/xả, torque motor thường dùng cho trục cuốn, trục xả hoặc cụm thu vật liệu khi yêu cầu điều khiển lực căng ở mức cơ bản đến trung bình.

Torque motor phù hợp với:

• Máy cuốn màng

• Máy xả cuộn

• Máy cuốn giấy

• Máy cuốn dây/cáp

• Cụm thu phế liệu

• Máy bao bì tốc độ vừa

• Hệ thống tension control đơn giản

Ưu điểm của torque motor là dễ triển khai, chi phí hợp lý và phù hợp với các máy không yêu cầu đồng bộ vị trí quá chính xác. Tuy nhiên, torque motor vẫn cần controller phù hợp và phải kiểm tra nhiệt nếu làm việc lâu ở trạng thái tải nặng hoặc tốc độ thấp.

Torque Geared Motor là gì?

Torque geared motor là torque motor kết hợp hộp giảm tốc. Hộp giảm tốc giúp giảm tốc độ đầu ra và tăng mô-men tại trục tải.

Nên dùng torque geared motor khi:

• Cuộn vật liệu nặng

• Trục cuốn cần tốc độ thấp

• Cần mô-men đầu ra cao hơn

• Cần kéo qua coupling, puly, nhông xích hoặc trục cuốn

• Torque motor trực tiếp không đủ lực kéo

Nói đơn giản: torque motor dùng để kiểm soát lực căng; torque geared motor dùng khi cần kiểm soát lực căng nhưng cần thêm mô-men sau hộp giảm tốc.

Servo Motor trong điều khiển lực căng

Servo motor là giải pháp truyền động chính xác cao, thường đi kèm servo drive và encoder phản hồi. Servo có thể điều khiển vị trí, tốc độ và mô-men, phù hợp với các máy cần đồng bộ chuyển động hoặc điều khiển chính xác nhiều trục.

Servo motor phù hợp với:

• Máy in bao bì tốc độ cao

• Máy cắt theo chiều dài

• Máy đóng gói chính xác

• Máy cần đồng bộ trục kéo, trục in, trục cắt

• Hệ thống cần điều khiển vị trí vật liệu

• Dây chuyền có PLC hoặc motion controller

• Ứng dụng cần phản hồi encoder, load cell hoặc dancer roller

Ưu điểm của servo là chính xác, đáp ứng nhanh và điều khiển tốt. Nhược điểm là chi phí cao hơn, cài đặt phức tạp hơn và cần kỹ thuật tuning.

Biến tần trong điều khiển lực căng

Biến tần không chỉ đơn giản là thiết bị “chỉnh tốc độ” trong mọi trường hợp. Trong hệ thống cuốn/xả cuộn, biến tần có thể tham gia điều khiển lực căng nếu chọn đúng loại drive và cấu hình đúng.

Ở mức cơ bản, biến tần điều khiển tốc độ motor AC. Nhưng trong hệ thống tension control tốt hơn, biến tần có thể làm việc theo:

• Speed control

• Torque control

• Vector control

• PID speed trim

• Winder/unwinder function

• Load cell feedback

• Dancer roller feedback

• Tính toán đường kính cuộn

• PLC hoặc tension controller

Điểm quan trọng là: không phải biến tần nào cũng điều khiển lực căng tốt. Nếu chỉ dùng biến tần V/F thông thường và không có phản hồi lực căng, hệ thống chủ yếu mới là điều tốc motor, chưa phải tension control chính xác.

Muốn dùng biến tần cho điều khiển lực căng, nên ưu tiên drive có torque control, vector control hoặc chức năng winder/unwinder. Với hệ thống cần độ ổn định cao hơn, nên kết hợp load cell, dancer roller, encoder hoặc PLC/tension controller.

Các cấu hình biến tần trong tension control

Bảng 1: Các cấu hình biến tần thường gặp trong hệ thống điều khiển lực căng

So sánh Torque Motor, Servo Motor và Biến Tần

Bảng 2: So sánh Torque Motor, Servo Motor và Motor AC dùng biến tần trong điều khiển lực căng

Nên chọn Torque Motor, Servo hay Biến Tần?

Chọn Torque Motor khi:

• Máy cuốn/xả đơn giản

• Cần giữ lực căng ở mức cơ bản

• Tốc độ không quá cao

• Không cần đồng bộ vị trí chính xác

• Muốn giải pháp kinh tế, dễ vận hành

Chọn Torque Geared Motor khi:

• Cuộn vật liệu nặng

• Cần tốc độ trục thấp

• Cần mô-men đầu ra cao hơn

• Cần kéo qua hộp giảm tốc, puly, nhông xích hoặc coupling

Chọn Servo Motor khi:

• Máy cần độ chính xác cao

• Cần đồng bộ nhiều trục

• Cần điều khiển vị trí vật liệu

• Máy in, máy cắt, máy đóng gói tốc độ cao

• Có PLC hoặc motion controller

• Cần phản hồi encoder, load cell hoặc dancer roller

Chọn Biến Tần khi:

• Hệ thống dùng motor AC

• Cần điều chỉnh tốc độ dây chuyền

• Cần giải pháp phổ biến, dễ bảo trì

• Drive có vector control, torque control hoặc winder function

• Có load cell, dancer roller, encoder hoặc PLC để phản hồi lực căng

Bảng chọn nhanh theo ứng dụng

Bảng 3: Gợi ý lựa chọn giải pháp điều khiển lực căng theo ứng dụng thực tế

Sai lầm thường gặp khi chọn hệ điều khiển lực căng

1. Nghĩ biến tần V/F là đủ cho mọi hệ tension control

Biến tần V/F có thể điều chỉnh tốc độ motor, nhưng nếu không có torque control, vector control hoặc phản hồi lực căng thì không nên xem là giải pháp tension control chính xác.

2. Hạ thấp vai trò của biến tần trong winder/unwinder

Với drive phù hợp, có torque control, load cell/dancer hoặc winder function, biến tần hoàn toàn có thể là giải pháp tốt cho nhiều hệ cuốn/xả dùng motor AC.

3. Dùng servo cho máy quá đơn giản

Servo chính xác nhưng chi phí và độ phức tạp cao hơn. Nếu máy chỉ cuốn/xả cơ bản, torque motor hoặc biến tần phù hợp có thể kinh tế hơn.

4. Dùng motor thường thay torque motor

Motor thường không được thiết kế để làm việc như torque motor trong các ứng dụng cần giữ mô-men lâu hoặc kiểm soát lực kéo. Nếu dùng sai, motor có thể nóng nhanh hoặc hỏng sớm.

5. Không tính đường kính cuộn

Khi đường kính cuộn thay đổi, torque yêu cầu cũng thay đổi. Nếu không tính cuộn nhỏ và cuộn lớn, hệ thống dễ bị thiếu lực hoặc lực căng không ổn định.

MDriveTech tư vấn giải pháp điều khiển lực căng

MDriveTech hỗ trợ tư vấn torque motor, torque geared motor, servo motor, biến tần, motor giảm tốc và giải pháp truyền động cho máy cuốn/xả cuộn.

Khi cần chọn giải pháp, khách hàng nên cung cấp:

• Loại vật liệu

• Chiều rộng vật liệu

• Đường kính cuộn nhỏ nhất và lớn nhất

• Tốc độ dây chuyền

• Lực căng yêu cầu

• Trọng lượng cuộn

• Hình ảnh máy hoặc motor cũ

• Hệ thống hiện có: torque motor, servo hay motor AC + biến tần

• Có load cell, dancer roller, encoder hoặc PLC không

Hotline: 0868 789 647
Email: [email protected]

FAQ – Câu hỏi thường gặp

Torque motor khác gì servo motor?

Torque motor tập trung vào kiểm soát mô-men và lực căng. Servo motor điều khiển vị trí, tốc độ và mô-men chính xác hơn, phù hợp với máy cần đồng bộ trục hoặc motion control.

Torque motor khác gì biến tần?

Torque motor là motor dùng để kiểm soát mô-men/lực căng. Biến tần là drive điều khiển motor AC. Nếu dùng đúng loại có torque control, vector control hoặc winder function và kết hợp load cell/dancer, biến tần có thể tham gia điều khiển lực căng.

Biến tần có điều khiển lực căng được không?

Có, nhưng tùy cấu hình. Biến tần có thể điều khiển lực căng nếu drive có torque control, vector control hoặc winder function và kết hợp load cell, dancer roller, encoder hoặc PLC/tension controller. Nếu chỉ dùng V/F không feedback, hệ thống chủ yếu là điều tốc.

Khi nào nên dùng torque motor?

Nên dùng torque motor cho máy cuốn/xả cuộn, cuốn màng, cuốn giấy, cuốn dây, cụm thu phế liệu hoặc hệ thống cần giữ lực căng cơ bản.

Khi nào nên dùng servo motor?

Nên dùng servo khi máy cần điều khiển chính xác, đồng bộ nhiều trục, vị trí cắt/in chính xác hoặc tension ổn định ở tốc độ cao.

Khi nào nên dùng biến tần?

Nên dùng biến tần khi hệ thống dùng motor AC, cần điều chỉnh tốc độ hoặc torque, và có thể kết hợp cảm biến phản hồi để kiểm soát lực căng tốt hơn.

Torque geared motor dùng khi nào?

Torque geared motor dùng khi cần kiểm soát lực căng nhưng tải cần tốc độ thấp và mô-men đầu ra cao hơn.

Kết luận

Torque motor, servo motor và biến tần đều có thể dùng trong hệ thống điều khiển lực căng, nhưng phải chọn đúng theo yêu cầu máy.

Torque motor phù hợp cho máy cuốn/xả đơn giản. Torque geared motor phù hợp khi cần thêm mô-men đầu ra. Servo motor phù hợp với hệ thống chính xác cao, cần đồng bộ trục và motion control. Biến tần phù hợp với hệ thống dùng motor AC, đặc biệt khi drive có torque control, vector control, winder function và kết hợp load cell hoặc dancer roller.

Chọn đúng giải pháp giúp máy cuốn/xả vận hành ổn định hơn, giảm nhăn, giảm đứt vật liệu, giảm phế phẩm và tối ưu chi phí đầu tư.
