Motor Giảm Tốc NAMKANG NV235 – Geared Motor 1.5–15 kW — NAMKANG ENGINEERING
Hãng: NAMKANG ENGINEERINGNAMKANG NV235 là motor giảm tốc lắp mặt bích sử dụng hộp giảm tốc frame F235, trục đầu ra Ø65 mm và kết cấu Vertical Type – V/T. Mặt bích phía trước cho phép lắp trực tiếp cụm truyền động vào thân máy, bàn xoay, máy khuấy hoặc các thiết bị không thuận tiện bố trí chân đế.
Mô tả chi tiết
Tổng quan, điểm nổi bật và ứng dụng thực tế của sản phẩm
Motor Giảm Tốc NAMKANG NV235 – Geared Motor 1.5–15 kW
NAMKANG NV235 là motor giảm tốc lắp mặt bích sử dụng hộp giảm tốc frame F235, trục đầu ra Ø65 mm và kết cấu Vertical Type – V/T. Mặt bích phía trước cho phép lắp trực tiếp cụm truyền động vào thân máy, bàn xoay, máy khuấy hoặc các thiết bị không thuận tiện bố trí chân đế.
NV235 có các mức công suất 1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW và 15 kW. Tỷ số truyền được phân bổ theo từng công suất, từ 1/5 đến 1/120. Các phiên bản đến 7,5 kW có thể sử dụng motor NK PLUS hoặc HYOSUNG; cấu hình 11 kW và 15 kW sử dụng motor HYOSUNG.

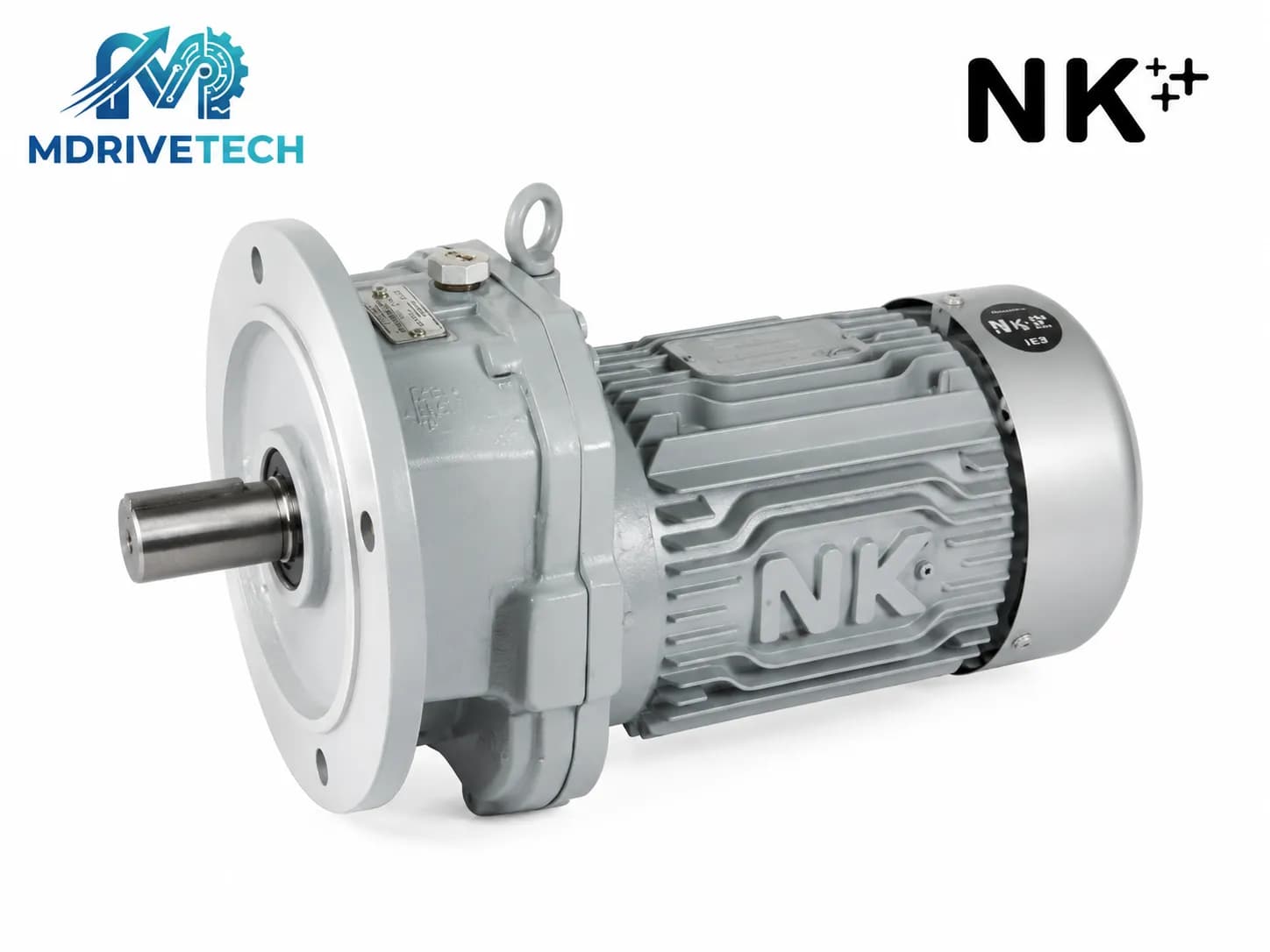

Motor giảm tốc NAMKANG NV235 7,5 kW, frame F235, kiểu lắp mặt bích V/T.
Đặc điểm chính của NAMKANG NV235
Frame hộp giảm tốc: F235 – frame size 65.
Kiểu lắp: Vertical Type – V/T.
Công suất: 1,5–15 kW.
Tỷ số truyền tổng hợp: 1/5–1/120.
Motor ba pha, 4 cực.
Điện áp: 220/380 V.
Tần số: 50/60 Hz.
Trục đầu ra: Ø65 h6.
Kích thước then: 18 × 11 mm.
Mặt bích tròn với 6 lỗ bắt bulông.
Có tùy chọn motor phanh AC-B hoặc DC-B.
Phù hợp với các cụm truyền động cần lắp trực tiếp bằng mặt bích.
Tên NV235 được sử dụng trên MDRIVETECH để phân biệt frame F235 kiểu mặt bích. Tên thể hiện trong tài liệu kỹ thuật là Geared Motor F235 Vertical Type (V/T).
Thông số kỹ thuật tổng hợp
Thông số | NAMKANG NV235 |
|---|---|
Loại sản phẩm | Motor giảm tốc lắp liền |
Frame hộp giảm tốc | F235 |
Frame size | 65 |
Kiểu lắp | Vertical Type – V/T |
Công suất | 1,5–15 kW |
Tỷ số truyền | 1/5–1/120 tùy công suất |
Nguồn điện | Ba pha |
Điện áp | 220/380 V |
Tần số | 50/60 Hz |
Số cực motor | 4P |
Trục đầu ra | Ø65 h6 |
Kích thước then | 18 × 11 mm |
Chế độ làm việc | Liên tục – CONT |
Cấp cách điện | Class F |
Phương pháp làm mát | TEFC |
Cấp bảo vệ | IP55 |
Xuất xứ thương hiệu | Hàn Quốc |
Dải tỷ số truyền 1/5–1/120 là phạm vi tổng hợp của NV235. Mỗi mức công suất chỉ sử dụng nhóm tỷ số truyền được công bố riêng.
Công suất và tỷ số truyền của NV235
Công suất | Motor áp dụng | Tỷ số truyền |
|---|---|---|
1,5 kW | NK PLUS hoặc HYOSUNG | 1/100, 1/120 |
2,2 kW | NK PLUS hoặc HYOSUNG | 1/90, 1/100, 1/120 |
3,7 kW | NK PLUS hoặc HYOSUNG | 1/60, 1/75, 1/90 |
5,5 kW | NK PLUS hoặc HYOSUNG | 1/40, 1/50, 1/60 |
7,5 kW | NK PLUS hoặc HYOSUNG | 1/30, 1/40, 1/50, 1/60, 1/75 |
11 kW | HYOSUNG | 1/15, 1/20 |
15 kW | HYOSUNG | 1/5, 1/7, 1/10 |
Tùy chọn motor phanh
NAMKANG NV235 có thể kết hợp motor phanh cho các cơ cấu cần dừng nhanh, chống trôi hoặc giữ vị trí tải.
Công suất | AC-B Brake | DC-B Brake |
|---|---|---|
1,5–3,7 kW | Tăng khoảng 100 mm | Tăng khoảng 80 mm |
5,5–7,5 kW | Tăng khoảng 125 mm | Tăng khoảng 100 mm |
11–15 kW | Tăng khoảng 150 mm | Tăng khoảng 125 mm |
Cần kiểm tra không gian phía sau motor trước khi lựa chọn phiên bản có phanh.
Ứng dụng của motor giảm tốc NV235
NAMKANG NV235 phù hợp với:
Máy khuấy và máy trộn.
Máy cấp liệu.
Bàn xoay công nghiệp.
Vít tải.
Máy đóng gói.
Cơ cấu định vị.
Thiết bị nâng chuyển.
Dây chuyền lắp ráp.
Hệ thống logistics.
Máy móc OEM lắp mặt bích.
Các phiên bản công suất nhỏ kết hợp tỷ số truyền lớn phù hợp với cơ cấu cần tốc độ thấp. Nhóm 7,5–15 kW đáp ứng thiết bị cần công suất cao hơn và tốc độ đầu ra từ trung bình đến cao.
MDRIVETECH phân phối motor giảm tốc NAMKANG NV235
MDRIVETECH phân phối các dòng motor giảm tốc NAMKANG và hỗ trợ lựa chọn NV235 theo đúng công suất, tỷ số truyền, tốc độ đầu ra và kích thước mặt bích.
Khách hàng cần kiểm tra model F235, kích thước trục, mặt bích, motor phanh hoặc khả năng thay thế thiết bị đang sử dụng có thể gửi hình ảnh tem sản phẩm để được hỗ trợ đối chiếu.
