BLDC Là Gì? Vì Sao Động Cơ Không Chổi Than Được Dùng Trong Power Roller Và Băng Tải Tự Động?
BLDC là gì?
BLDC là viết tắt của Brushless DC Motor, nghĩa là động cơ một chiều không chổi than. Đây là loại motor sử dụng nam châm vĩnh cửu trên rotor và cuộn dây trên stator. Thay vì dùng chổi than và cổ góp cơ khí như motor DC truyền thống, BLDC dùng mạch điều khiển điện tử để cấp dòng vào các cuộn dây theo đúng thứ tự.
Nói đơn giản, BLDC là loại motor DC hiện đại hơn motor DC chổi than. Motor này không có chổi than ma sát trực tiếp, nên ít mài mòn hơn, chạy êm hơn, ít bảo trì hơn và phù hợp với các hệ thống tự động cần điều khiển tốc độ linh hoạt.
Trong ngành băng tải tự động, BLDC được dùng nhiều trong Power Roller, Motorized Drive Roller, con lăn truyền động, băng tải con lăn, ZPA Conveyor và các cụm truyền động nhỏ gọn cần chạy dừng theo cảm biến.
Vì sao BLDC quan trọng trong băng tải tự động?
Trong các hệ thống băng tải truyền thống, motor giảm tốc thường được đặt bên ngoài khung băng tải để kéo xích, puly hoặc trục truyền động. Cách này vẫn phổ biến, nhưng khi dây chuyền có nhiều vùng điều khiển, nhiều điểm chạy dừng hoặc cần thiết kế gọn, motor ngoài có thể làm hệ thống cồng kềnh hơn.
BLDC giải quyết bài toán này bằng cách cho phép motor được thiết kế nhỏ gọn hơn, dễ tích hợp vào con lăn truyền động hoặc cụm máy tự động. Khi BLDC được tích hợp vào Power Roller, motor, hộp giảm tốc và cảm biến có thể nằm bên trong thân con lăn. Nhờ đó, băng tải gọn hơn, ít chi tiết truyền động hở hơn và dễ chia zone điều khiển hơn.
Đây là lý do các hệ thống như băng tải thùng carton, logistics conveyor, kho tự động, hệ thống phân loại hàng và ZPA Conveyor thường ưu tiên giải pháp con lăn truyền động BLDC.
Xem thêm: DSK Power Roller DP50A/60A – Con Lăn Truyền Động BLDC Cho Băng Tải Tự Động
https://mdrivetech.vn/blog/dsk-power-roller-dp50a-60a-con-lan-truyen-dong-bldc-cho-bang-tai-tu-dong
Động cơ BLDC hoạt động như thế nào?
BLDC hoạt động dựa trên sự tương tác giữa từ trường của stator và nam châm vĩnh cửu trên rotor. Khi bộ điều khiển cấp dòng điện lần lượt vào các cuộn dây stator, từ trường quay được tạo ra. Rotor có nam châm vĩnh cửu sẽ quay theo từ trường này và tạo ra chuyển động cơ học.
Điểm khác biệt lớn nhất của BLDC là quá trình chuyển mạch không dùng chổi than. Thay vào đó, driver hoặc controller sẽ điều khiển điện tử để motor quay đúng tốc độ và đúng chiều.
Cấu trúc hoạt động cơ bản:
Nguồn DC → BLDC Driver → Cuộn dây stator → Rotor nam châm vĩnh cửu → Chuyển động quay
Trong Power Roller, chuyển động quay này được truyền qua hộp giảm tốc bên trong thân con lăn để tạo ra tốc độ và mô-men phù hợp cho băng tải.
Cấu tạo cơ bản của motor BLDC
Một motor BLDC thường gồm các thành phần chính sau:
Bộ phận | Vai trò |
|---|---|
Stator | Phần đứng yên, gồm lõi thép và cuộn dây |
Rotor | Phần quay, thường gắn nam châm vĩnh cửu |
Nam châm vĩnh cửu | Tạo từ trường trên rotor |
Trục motor | Truyền chuyển động quay ra ngoài |
Bạc đạn | Giúp rotor quay ổn định |
Cảm biến Hall | Xác định vị trí rotor trong một số loại BLDC |
BLDC Driver | Điều khiển thứ tự cấp điện, tốc độ và chiều quay |
Hộp giảm tốc | Giảm tốc độ, tăng mô-men nếu cần |

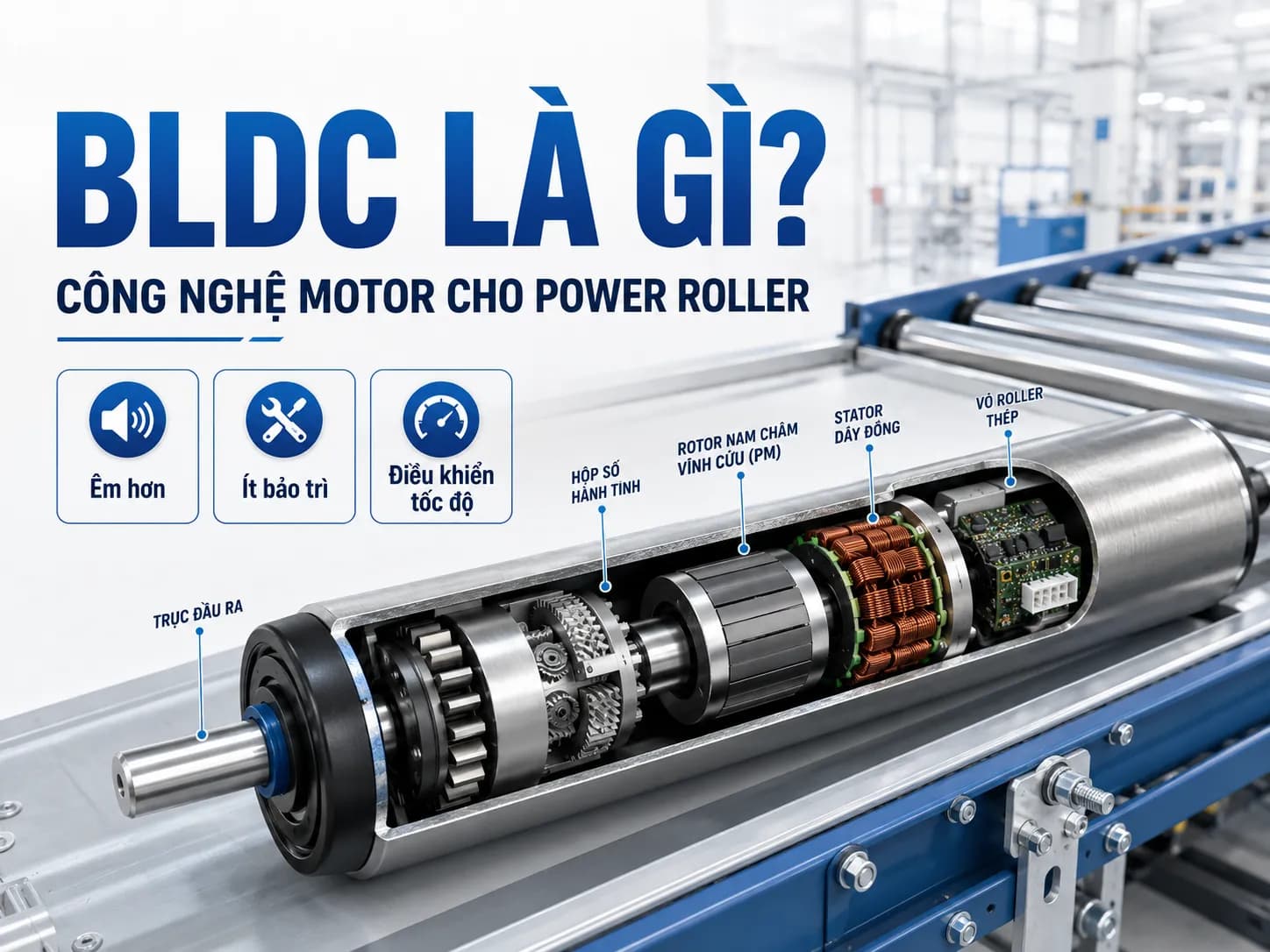

Với con lăn truyền động BLDC, các thành phần này thường được tích hợp rất gọn để đặt trong thân roller. Đây là điểm khác biệt lớn so với motor giảm tốc gắn ngoài.
Ưu điểm của BLDC trong Power Roller
1. Thiết kế nhỏ gọn
BLDC có mật độ công suất tốt, giúp motor nhỏ gọn nhưng vẫn tạo được lực kéo phù hợp. Khi tích hợp vào Power Roller, toàn bộ cụm truyền động có thể nằm trong ống con lăn, giúp băng tải gọn hơn và thẩm mỹ hơn.
Điều này rất quan trọng với băng tải con lăn tự động, nơi mỗi zone có thể cần một con lăn truyền động riêng.
2. Vận hành êm hơn
Do không có chổi than ma sát với cổ góp, BLDC thường vận hành êm hơn motor DC chổi than. Khi dùng trong băng tải thùng carton, kho tự động hoặc dây chuyền đóng gói, độ ồn thấp giúp môi trường làm việc chuyên nghiệp và dễ chịu hơn.
3. Ít bảo trì hơn
Motor chổi than cần kiểm tra và thay chổi than sau một thời gian sử dụng. BLDC không có chổi than nên giảm hao mòn cơ khí ở phần chuyển mạch, từ đó giảm nhu cầu bảo trì.
Với các hệ thống nhiều con lăn truyền động, yếu tố ít bảo trì rất quan trọng vì nếu mỗi cụm truyền động đều cần bảo trì thường xuyên, chi phí vận hành sẽ tăng lên rất nhanh.
4. Điều khiển tốc độ linh hoạt
BLDC cần driver để vận hành. Đây cũng là lợi thế vì driver có thể điều khiển tốc độ, chiều quay, chạy/dừng và phản hồi trạng thái. Trong băng tải tự động, khả năng điều khiển này giúp hệ thống dễ kết hợp với cảm biến, PLC và bộ điều khiển zone.
Với Power Roller, điều khiển tốc độ linh hoạt giúp đồng bộ tốc độ giữa các đoạn băng tải, giảm va chạm hàng hóa và hỗ trợ các ứng dụng như ZPA Conveyor.
5. Phù hợp với chia zone conveyor
Trong ZPA Conveyor, băng tải được chia thành nhiều zone. Mỗi zone có thể chạy hoặc dừng độc lập để giữ khoảng cách giữa các kiện hàng. BLDC Power Roller rất phù hợp với kiểu điều khiển này vì từng con lăn truyền động có thể được điều khiển theo tín hiệu cảm biến.
Nhờ đó, hàng hóa không bị dồn ép mạnh vào nhau, giảm nguy cơ móp thùng, lệch hàng hoặc va chạm trong quá trình vận chuyển.
6. Phản hồi nhanh
BLDC có khả năng đáp ứng nhanh khi nhận lệnh từ driver. Điều này hữu ích trong các hệ thống cần chạy/dừng liên tục, phân loại hàng, kiểm soát vị trí thùng carton hoặc đồng bộ nhiều zone trên băng tải.
BLDC khác gì motor DC chổi than?
Tiêu chí | Motor DC chổi than | Motor BLDC |
|---|---|---|
Chổi than | Có | Không |
Cổ góp cơ khí | Có | Không |
Chuyển mạch | Bằng chổi than | Bằng điện tử |
Bảo trì | Cao hơn | Thấp hơn |
Độ ồn | Cao hơn | Êm hơn |
Tuổi thọ | Bị ảnh hưởng bởi chổi than | Tốt hơn |
Điều khiển tốc độ | Đơn giản | Linh hoạt hơn với driver |
Ứng dụng | Thiết bị đơn giản, chi phí thấp | Power Roller, robot, quạt, bơm, thiết bị tự động |
Nếu ứng dụng chỉ cần motor đơn giản, giá thấp và không yêu cầu tuổi thọ cao, motor DC chổi than vẫn có thể dùng. Nhưng với băng tải tự động, nơi cần vận hành ổn định và ít bảo trì, BLDC thường phù hợp hơn.
BLDC khác gì motor AC 3 pha?
Motor AC 3 pha là lựa chọn phổ biến cho băng tải công nghiệp lớn, máy khuấy, bơm, quạt và tải nặng. Tuy nhiên, với băng tải con lăn tự động, đặc biệt là băng tải chia zone, BLDC có lợi thế về thiết kế gọn và điều khiển từng cụm nhỏ.
Tiêu chí | BLDC | Motor AC 3 pha |
|---|---|---|
Nguồn cấp phổ biến | DC24V, DC48V hoặc mức DC khác | AC 3 pha |
Điều khiển | Qua BLDC driver | Chạy trực tiếp hoặc qua biến tần |
Kích thước cụm truyền động | Rất gọn trong ứng dụng nhỏ | Thường lớn hơn |
Phù hợp chia zone | Rất phù hợp | Cần thiết kế điều khiển phức tạp hơn |
Ứng dụng mạnh | Power Roller, AGV, băng tải nhỏ, robot | Băng tải lớn, bơm, quạt, máy khuấy |
Bảo trì cơ khí | Ít | Ít, nhưng truyền động ngoài có thể cần bảo trì |
Có thể hiểu đơn giản:
Motor AC 3 pha phù hợp với tải công nghiệp lớn. BLDC phù hợp với truyền động nhỏ gọn, điều khiển linh hoạt và chia zone tự động.
BLDC khác gì servo motor?
BLDC và servo đều có thể dùng trong tự động hóa, nhưng mục tiêu sử dụng khác nhau.
Tiêu chí | BLDC | Servo motor |
|---|---|---|
Mục tiêu chính | Điều khiển tốc độ, vận hành êm, hiệu suất tốt | Điều khiển vị trí, tốc độ và mô-men chính xác |
Phản hồi | Hall sensor hoặc sensorless | Encoder/resolver độ chính xác cao |
Độ chính xác vị trí | Trung bình, tùy driver | Cao |
Chi phí | Thường thấp hơn servo | Cao hơn |
Ứng dụng | Power Roller, quạt, bơm, băng tải nhỏ | Robot chính xác, CNC, máy đóng gói định vị |
Với băng tải con lăn và ZPA Conveyor, BLDC thường đủ tốt vì hệ thống chủ yếu cần điều khiển chạy/dừng, tốc độ và zone. Servo chỉ cần thiết khi ứng dụng yêu cầu định vị chính xác hoặc điều khiển chuyển động phức tạp hơn.
BLDC trong Power Roller khác gì motor giảm tốc gắn ngoài?
Tiêu chí | BLDC Power Roller | Motor giảm tốc gắn ngoài |
|---|---|---|
Vị trí motor | Tích hợp trong con lăn | Gắn ngoài khung băng tải |
Thiết kế cơ khí | Gọn, ít bộ truyền hở | Có thể cần xích, puly, trục trung gian |
Chia zone | Rất thuận tiện | Cần thêm cơ cấu truyền động hoặc điều khiển riêng |
Bảo trì | Ít chi tiết ngoài hơn | Có thể cần bảo trì xích, nhông, puly |
Độ an toàn | Tốt hơn do giảm truyền động hở | Cần che chắn cơ khí |
Ứng dụng | Roller conveyor, ZPA, logistics | Băng tải lớn, tải nặng, truyền động chính |
Với băng tải tải nặng hoặc băng tải dài, motor giảm tốc gắn ngoài vẫn là giải pháp mạnh và phổ biến. Nhưng với băng tải thùng carton, logistics, kho tự động và hệ thống chia zone, BLDC Power Roller thường tối ưu hơn về độ gọn, điều khiển và bảo trì.
Vì sao DSK Power Roller dùng motor BLDC?
DSK Power Roller dùng motor BLDC vì loại motor này phù hợp với yêu cầu của băng tải tự động hiện đại: nhỏ gọn, vận hành êm, điều khiển tốc độ linh hoạt, dễ chạy/dừng theo zone và ít bảo trì.
Trong hệ thống Power Roller, BLDC không đứng riêng lẻ mà thường đi cùng:
Motor BLDC
Hộp giảm tốc tích hợp
Cảm biến trong thân roller
Drive Card điều khiển
Nguồn DC24V hoặc DC48V
Tín hiệu từ cảm biến, PLC hoặc hệ thống điều khiển
Sự kết hợp này giúp Power Roller phù hợp với băng tải con lăn tự động, băng tải thùng carton, logistics conveyor, ZPA Conveyor và hệ thống phân loại hàng.
Tìm hiểu chi tiết sản phẩm: DSK Power Roller DP50A/60A – Con Lăn Truyền Động BLDC Cho Băng Tải Tự Động
https://mdrivetech.vn/products/con-lan-dien-dsk-power-roller-dp50a-60a
BLDC phù hợp với ứng dụng nào trong công nghiệp?
BLDC được dùng nhiều trong các ứng dụng cần motor nhỏ gọn, êm, điều khiển tốt và ít bảo trì.
Các ứng dụng phổ biến:
Power Roller
Motorized Drive Roller
Băng tải con lăn
ZPA Conveyor
Băng tải thùng carton
AGV, AMR, robot di động
Quạt DC
Bơm nhỏ
Máy đóng gói nhỏ
Máy cấp liệu
Thiết bị y tế
Thiết bị tự động hóa compact
Dụng cụ điện
Xe điện nhỏ
Trong lĩnh vực băng tải, BLDC đặc biệt phù hợp với các hệ thống cần chia zone, chạy/dừng theo cảm biến, vận hành êm và tối ưu không gian lắp đặt.
Khi nào nên dùng BLDC Power Roller?
Nên dùng BLDC Power Roller khi hệ thống có các yêu cầu sau:
Băng tải cần thiết kế gọn
Muốn giảm motor gắn ngoài
Cần hạn chế xích, nhông, puly lộ ra ngoài
Cần băng tải vận hành êm
Cần chia zone điều khiển
Cần chạy/dừng theo cảm biến
Cần tích hợp PLC hoặc Drive Card
Hàng hóa là thùng carton, khay, kiện nhẹ hoặc kiện đóng gói
Hệ thống thuộc logistics, kho tự động, đóng gói, phân loại hàng
Cần giảm thời gian bảo trì cơ khí
Nếu hệ thống tải nặng, hàng hóa ma sát lớn hoặc cần lực kéo cao, vẫn cần kiểm tra kỹ công suất, mô-men, kiểu truyền động, số lượng con lăn bị động kéo theo và điều kiện vận hành thực tế.
Khi nào không nên dùng BLDC Power Roller?
Không nên mặc định dùng BLDC Power Roller cho mọi loại băng tải. Một số trường hợp cần cân nhắc giải pháp khác:
Băng tải tải rất nặng
Băng tải dài cần lực kéo lớn
Môi trường va đập mạnh
Hàng hóa có ma sát lớn hoặc bề mặt không ổn định
Hệ thống cần kéo nhiều trục phụ tải cao
Cần truyền động chính công suất lớn
Yêu cầu làm việc trong môi trường quá nóng, ẩm, bụi hoặc nước mà không có option bảo vệ phù hợp
Trong các trường hợp này, motor giảm tốc gắn ngoài, hộp giảm tốc công nghiệp hoặc biến tần điều khiển motor AC có thể phù hợp hơn.
Cách chọn motor BLDC cho Power Roller và băng tải
Khi chọn BLDC cho băng tải hoặc Power Roller, không nên chỉ nhìn công suất. Cần kiểm tra đồng thời nhiều thông số.
Checklist cần có:
Loại băng tải: roller conveyor, belt conveyor, box conveyor hay ZPA Conveyor
Tải trọng hàng hóa
Kích thước hàng hóa
Tốc độ tuyến tính mong muốn
Điện áp sử dụng: DC24V, DC48V hoặc mức khác
Công suất motor
Chế độ làm việc: chạy liên tục hay gián đoạn
Mô-men yêu cầu
Đường kính roller
Chiều dài roller
Số lượng idler roller kéo theo
Kiểu truyền động: Poly-V, O-belt, synchronous belt hoặc sprocket
Có cần điều chỉnh tốc độ không
Có cần brake không
Có cần giao tiếp PLC, IO, RS485 hoặc Ethernet không
Môi trường làm việc: bụi, ẩm, nhiệt độ, nước, hóa chất
Yêu cầu tiếng ồn
Yêu cầu bảo trì
Thông tin càng đầy đủ thì việc chọn motor BLDC hoặc Power Roller càng chính xác, giảm rủi ro thiếu lực kéo, sai tốc độ hoặc không tương thích với hệ thống điều khiển.
Các lỗi thường gặp khi chọn BLDC cho băng tải
1. Chỉ chọn theo công suất W
Công suất như 40W, 50W, 80W hoặc 100W rất quan trọng, nhưng chưa đủ. Cần kiểm tra thêm tải, tốc độ, mô-men và chế độ làm việc.
2. Không phân biệt chạy liên tục và chạy gián đoạn
Một hệ thống chạy liên tục nhiều giờ khác với hệ thống chỉ chạy khi có hàng đi qua. Nếu chọn sai chế độ làm việc, motor có thể nóng hoặc giảm tuổi thọ.
3. Chọn sai tốc độ tuyến tính
Tốc độ quá thấp làm giảm năng suất. Tốc độ quá cao có thể làm hàng bị xô, lệch, va chạm hoặc dừng không đúng vị trí.
4. Chọn sai kiểu truyền động
O-belt phù hợp tải nhẹ và vận hành êm. Poly-V phù hợp hơn với nhiều băng tải con lăn hiện đại. Sprocket phù hợp hơn khi cần lực kéo tốt hơn. Chọn sai kiểu truyền động có thể làm băng tải trượt, ồn hoặc nhanh mòn.
5. Không kiểm tra số lượng idler roller kéo theo
Một Power Roller thường kéo thêm các con lăn bị động. Nếu số lượng idler roller quá nhiều hoặc tải quá lớn, motor có thể thiếu lực kéo.
6. Chọn sai driver
BLDC cần driver phù hợp. Nếu driver không đúng điện áp, dòng, chế độ điều khiển hoặc không tương thích với tín hiệu PLC/cảm biến, hệ thống có thể vận hành không ổn định.
FAQ – Câu hỏi thường gặp về BLDC trong băng tải
BLDC là gì?
BLDC là Brushless DC Motor, nghĩa là động cơ một chiều không chổi than. Motor dùng nam châm vĩnh cửu và bộ điều khiển điện tử để tạo chuyển động quay.
Vì sao Power Roller thường dùng BLDC?
Vì BLDC nhỏ gọn, vận hành êm, ít bảo trì, điều khiển tốc độ tốt và dễ tích hợp với Drive Card, cảm biến, PLC trong hệ thống băng tải tự động.
BLDC Power Roller có phải Motorized Drive Roller không?
Có. BLDC Power Roller là một dạng Motorized Drive Roller, tức con lăn truyền động có motor tích hợp bên trong.
BLDC có dùng được cho ZPA Conveyor không?
Có. BLDC Power Roller rất phù hợp với ZPA Conveyor vì có thể điều khiển từng zone băng tải, giúp hàng hóa tích lũy mà không bị dồn ép mạnh vào nhau.
BLDC có thay thế motor giảm tốc AC được không?
Có thể thay trong một số ứng dụng băng tải nhỏ, chia zone hoặc cần thiết kế gọn. Nhưng với tải nặng, băng tải dài hoặc truyền động công suất lớn, motor giảm tốc AC vẫn là lựa chọn phổ biến hơn.
BLDC có cần driver không?
Có. BLDC cần driver hoặc controller để điều khiển thứ tự cấp điện, tốc độ, chiều quay và trạng thái vận hành.
Nên chọn BLDC theo công suất hay mô-men?
Cần kiểm tra cả công suất, mô-men, tốc độ, điện áp, tải trọng và chế độ làm việc. Không nên chọn chỉ theo công suất W.
BLDC dùng điện AC hay DC?
BLDC dùng nguồn DC thông qua driver. Trong các hệ thống Power Roller, nguồn thường gặp là DC24V hoặc DC48V tùy model và cấu hình.
Kết luận
BLDC là động cơ không chổi than có hiệu suất cao, vận hành êm, ít bảo trì và điều khiển tốc độ linh hoạt. Trong băng tải tự động, BLDC đặc biệt phù hợp với Power Roller, Motorized Drive Roller, băng tải con lăn, ZPA Conveyor, logistics conveyor và hệ thống phân loại hàng.
Khi BLDC được tích hợp vào Power Roller, hệ thống băng tải có thể gọn hơn, an toàn hơn, dễ chia zone hơn và thuận tiện hơn trong điều khiển. Đây là lý do các dòng con lăn truyền động BLDC như DSK Power Roller DP50A/60A được sử dụng trong nhiều hệ thống băng tải thùng carton, kho tự động, đóng gói và logistics.
Tuy nhiên, để chọn đúng BLDC Power Roller, cần kiểm tra đầy đủ tải trọng, tốc độ tuyến tính, đường kính roller, công suất, điện áp, chế độ làm việc, kiểu truyền động, Drive Card và yêu cầu điều khiển thực tế.
