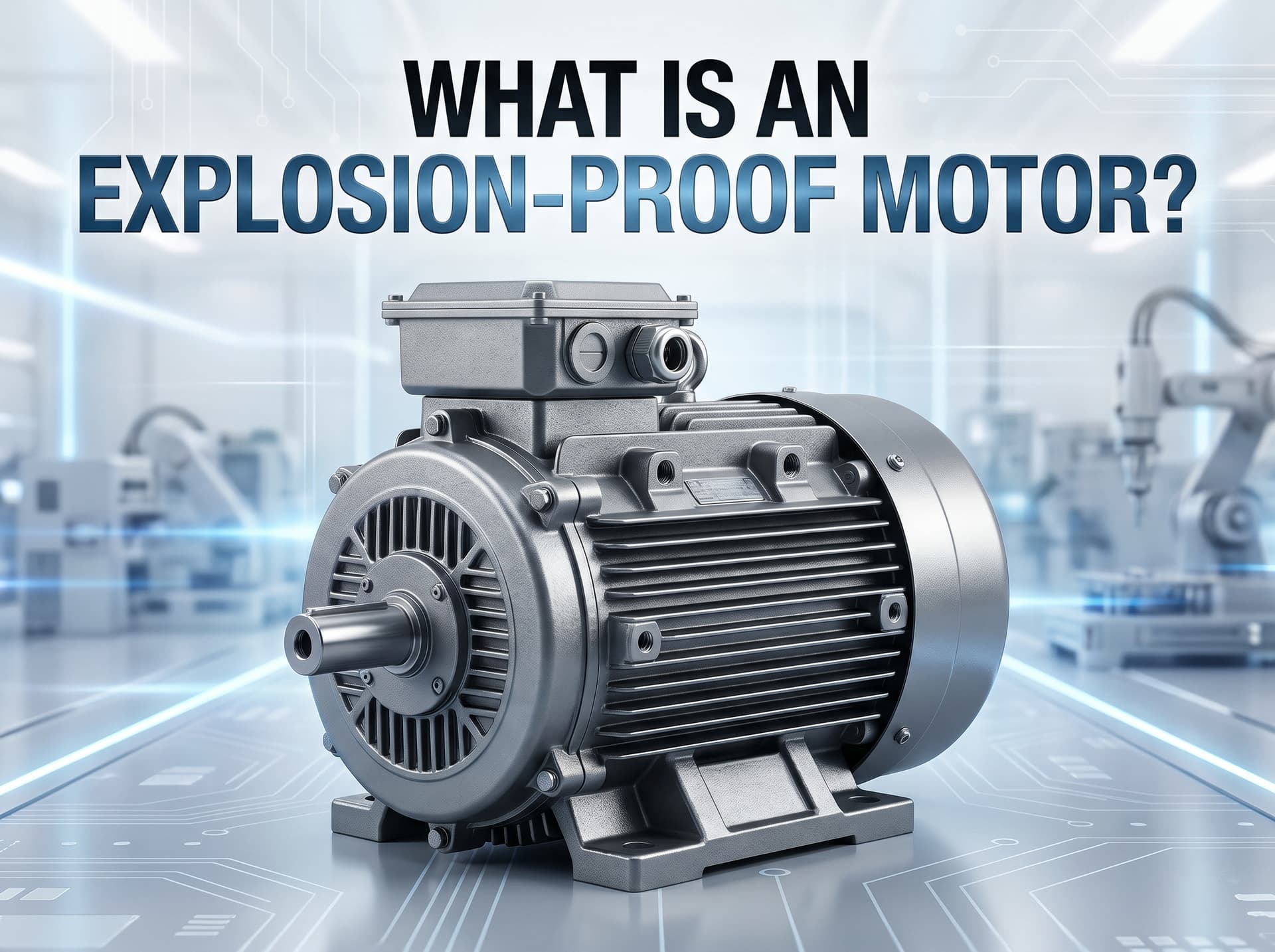

Động cơ phòng nổ là gì? Cấu tạo, Nguyên lý hoạt động và ứng dụng.

Động Cơ Phòng Nổ Là Gì?

Trong các môi trường công nghiệp đặc thù như khai thác mỏ, lọc hóa dầu, hay nhà máy sản xuất hóa chất, sự hiện diện của khí gas, hơi dung môi hoặc bụi dễ cháy là điều không thể tránh khỏi. Chỉ một tia lửa điện nhỏ phát ra từ thiết bị máy móc cũng có thể dẫn đến những thảm họa cháy nổ nghiêm trọng, gây thiệt hại khổng lồ về người và tài sản.

Để giải quyết bài toán an toàn tuyệt đối này, động cơ phòng nổ (Explosion-proof motor) ra đời như một "tấm khiên" vững chắc. Vậy thực chất động cơ phòng nổ là gì? Chúng có cấu tạo ra sao và làm thế nào để các kỹ sư, nhân viên mua hàng có thể chọn đúng mã sản phẩm theo tiêu chuẩn ATEX/IECEx?

Động cơ phòng nổ là gì?

Động cơ phòng nổ (hay còn gọi là motor chống cháy nổ) là một loại [động cơ điện] được thiết kế và chế tạo đặc biệt để hoạt động an toàn trong các môi trường có chứa hỗn hợp khí, hơi, hoặc bụi dễ bắt lửa (Hazardous Areas).

Trái với suy nghĩ của nhiều người rằng "phòng nổ" nghĩa là ngăn không cho khí gas đi vào bên trong động cơ, thực tế hoàn toàn khác. Nguyên lý cốt lõi của động cơ phòng nổ là: Cho phép các chất khí dễ cháy lọt vào bên trong, nhưng nếu xảy ra sự cố nổ bên trong động cơ, lớp vỏ ngoài phải đủ khỏe để chịu được áp lực của vụ nổ đó, đồng thời làm nguội ngọn lửa trước khi nó thoát ra ngoài môi trường xung quanh.

Điều này đảm bảo rằng, một tia lửa điện bên trong cuộn dây hoặc sự cố chập cháy nội bộ sẽ không bao giờ trở thành nguyên nhân kích nổ toàn bộ nhà máy. Các loại motor này bắt buộc phải tuân thủ các tiêu chuẩn quốc tế khắt khe nhất như ATEX (Châu Âu), IECEx (Toàn cầu), hoặc NEC/CEC (Bắc Mỹ).

Cấu tạo và nguyên lý hoạt động

Để đáp ứng được khả năng chịu áp lực cao, cấu tạo của động cơ phòng nổ có sự khác biệt rõ rệt so với các dòng motor thông thường.

1. Cấu tạo chi tiết

Một motor chống nổ tiêu chuẩn bao gồm các bộ phận chính sau:

• Vỏ động cơ (Frame): Được đúc nguyên khối từ gang dày, thép carbon hoặc thép không gỉ. Lớp vỏ này dày hơn rất nhiều so với động cơ thường để chịu được áp lực giãn nở cực lớn từ các vụ nổ nội bộ.

• Hộp cực nối dây (Terminal Box): Là khu vực dễ phát sinh tia lửa điện nhất. Hộp cực này cũng được bọc thép/gang dày và sử dụng các ron cao su (gland) chịu nhiệt, chống cháy nổ chuyên dụng để siết chặt cáp điện.

• Mặt bích và nắp đậy (End shields): Lắp ghép với thân động cơ thông qua các mối nối đặc biệt (chân ren dài hoặc khe hở kỹ thuật hẹp).

• Trục động cơ và khe hở dập lửa (Flame path): Đây là yếu tố quan trọng nhất. Giữa trục quay và vỏ động cơ có một khe hở cực hẹp và dài.




2. Nguyên lý hoạt động (Cơ chế dập lửa)

Khi môi trường có khí cháy lọt vào bên trong motor và bị tia lửa điện (do chập mạch, ma sát) làm bốc cháy, vụ nổ sẽ xảy ra bên trong thân động cơ.

1. Vỏ gang dày sẽ chặn không cho thân motor bị xé toạc.

2. Khí nóng và ngọn lửa từ vụ nổ sẽ tìm cách thoát ra ngoài qua các khe hở (Flame paths) ở trục hoặc mặt bích.

3. Do các khe hở này được thiết kế cực hẹp và kéo dài, ngọn lửa khi đi qua đây sẽ bị ma sát và giảm nhiệt độ nhanh chóng.

4. Khi thoát ra đến môi trường bên ngoài, ngọn lửa đã bị "làm nguội" hoàn toàn, biến thành luồng khí mát và không thể kích nổ bầu không khí bên ngoài.

Ưu điểm nổi bật

Việc ứng dụng motor phòng nổ trong các dây chuyền sản xuất mang lại những giá trị to lớn:

• Độ an toàn tuyệt đối: Loại bỏ 100% rủi ro cháy nổ xuất phát từ hệ thống truyền động, bảo vệ an toàn tính mạng con người và tài sản nhà máy.

• Độ bền cơ học vượt trội: Nhờ lớp vỏ gang/thép dày đặc, động cơ có khả năng chống va đập, chống rung lắc và hoạt động tốt trong điều kiện môi trường khắc nghiệt.

• Tuân thủ pháp lý: Đáp ứng các tiêu chuẩn an toàn PCCC nghiêm ngặt của nhà nước và quốc tế, giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm định và kiểm tra bảo hiểm.

• Khả năng tích hợp linh hoạt: Có thể kết hợp dễ dàng với các loại [động cơ giảm tốc] hoặc [hộp giảm tốc] để tạo thành hệ truyền động an toàn cho băng tải, máy trộn, bơm hóa chất.

Nhược điểm cần lưu ý

Bên cạnh những ưu điểm, các kỹ sư và chủ doanh nghiệp cũng cần cân nhắc các yếu tố sau khi thiết kế hệ thống:

• Chi phí đầu tư cao: Do vật liệu chế tạo đặc biệt và chi phí kiểm định, cấp chứng nhận ATEX/IECEx, giá thành của động cơ phòng nổ thường cao gấp 2 đến 3 lần động cơ tiêu chuẩn cùng công suất.

• Trọng lượng lớn và kích thước cồng kềnh: Lớp vỏ dày khiến trọng lượng của chúng nặng hơn rất nhiều, đòi hỏi hệ thống bệ đỡ và khung gầm phải được gia cố chắc chắn.

• Bảo trì, bảo dưỡng phức tạp: Việc tháo lắp, sửa chữa đòi hỏi kỹ thuật viên phải có chuyên môn cao và chứng chỉ an toàn. Nếu lắp ráp sai lệch khe hở hẹp (Flame path), động cơ sẽ mất hoàn toàn khả năng phòng nổ.

Phân loại phổ biến hiện nay

Việc phân loại động cơ phòng nổ cực kỳ quan trọng đối với kỹ sư mua hàng, nhằm chọn đúng thiết bị cho từng khu vực nguy hiểm (Zone) khác nhau.

1. Phân loại theo cấp bảo vệ chống nổ (Protection Type)

2. Phân loại theo khu vực nguy hiểm (Hazardous Zones theo ATEX)

• Môi trường Khí (Gas/Vapor):

  • Zone 0: Khí cháy luôn hiện diện liên tục (Không dùng động cơ điện, thường dùng khí nén).

  • Zone 1: Khí cháy thỉnh thoảng xuất hiện trong điều kiện bình thường (Dùng Ex d, Ex e).

  • Zone 2: Khí cháy ít khi xuất hiện, nếu có thì biến mất rất nhanh (Dùng Ex nA hoặc Ex d, Ex e).

• Môi trường Bụi (Dust): Được phân thành Zone 20, Zone 21 và Zone 22 tương tự như môi trường khí.

Ứng dụng trong công nghiệp

Với tính chất đặc thù, động cơ phòng nổ là trái tim của các [giải pháp truyền động công nghiệp] tại những lĩnh vực sau:

1. Ngành dầu khí & Lọc hóa dầu: Bơm dầu, quạt hút khí gas, hệ thống khuấy trộn hóa chất, giàn khoan ngoài khơi.

2. Công nghiệp hóa chất & Sơn: Máy khuấy dung môi, băng tải chuyền vật liệu dễ bay hơi.

3. Khai thác mỏ & Than: Môi trường hầm lò chứa khí metan (Firedamp) và bụi than (yêu cầu chuẩn phòng nổ mỏ - Nhóm I).

4. Chế biến nông sản & Gỗ: Bụi cám, bụi ngũ cốc, bụi mùn cưa bay lơ lửng trong không khí có nguy cơ nổ cực cao (Dust explosion). Motor phòng nổ bụi (Ex tb, Ex tc) được sử dụng cho hệ thống hút bụi, băng tải lúa gạo, silo chứa.

Hướng dẫn lựa chọn phù hợp

Để chọn mua một động cơ phòng nổ chính xác, kỹ sư cần xác định 4 yếu tố then chốt dưới đây để đảm bảo an toàn kỹ thuật và tối ưu ngân sách:

1. Xác định Phân vùng môi trường (Zone): Cần biết vị trí lắp đặt motor thuộc Zone 1, 2 (đối với Khí) hay Zone 21, 22 (đối với Bụi).

2. Xác định Nhóm khí nổ (Gas Group):

   • IIA: Khí Propane (Ít nguy hiểm).

   • IIB: Khí Ethylene (Nguy hiểm trung bình).

   • IIC: Khí Hydrogen, Acetylene (Rất nguy hiểm). Motor đạt chuẩn IIC có thể dùng cho IIA và IIB.

3. Xác định Cấp nhiệt độ (Temperature Class): Động cơ khi chạy sẽ sinh nhiệt. Nhiệt độ bề mặt lớn nhất của motor tuyệt đối không được vượt quá nhiệt độ tự bốc cháy của môi trường xung quanh.

   • T1: Bề mặt motor ≤ 450°C

   • T2: Bề mặt motor ≤ 300°C

   • T3: Bề mặt motor ≤ 200°C

   • T4: Bề mặt motor ≤ 135°C (Phổ biến nhất, an toàn cho hầu hết các loại khí)

   • T5/T6: Bề mặt motor ≤ 100°C / 85°C.

4. Thông số truyền động cơ bản: Công suất (kW/HP), tốc độ quay (Vòng/phút - RPM), điện áp, kiểu lắp (Chân đế B3, Mặt bích B5, B14).

Lưu ý chuyên môn: Nếu hệ thống của bạn sử dụng [biến tần] để điều khiển tốc độ motor, bạn bắt buộc phải chọn loại động cơ phòng nổ được thiết kế riêng có tích hợp quạt cưỡng bức và cảm biến nhiệt (PTC/PT100). Khi dùng biến tần ở tần số thấp, motor dễ bị nóng lên, do đó cần trang bị thêm [điện trở xả] và hệ thống làm mát đồng bộ để tránh nhiệt độ vượt mức T-Class cho phép.

Các lỗi thường gặp và cách khắc phục

Dù được thiết kế siêu bền, động cơ phòng nổ vẫn có thể gặp sự cố nếu vận hành không đúng cách.

• Lỗi quá nhiệt (Overheating):

  • Nguyên nhân: Quá tải cơ học, làm mát kém (cánh quạt bám đầy bụi), hoặc điện áp cấp không ổn định.

  • Khắc phục: Kiểm tra tải, vệ sinh cánh quạt tản nhiệt định kỳ. Nếu chạy bằng Inverter, hãy kiểm tra lại thông số cài đặt.

• Phát sinh tiếng ồn hoặc rung động mạnh:

  • Nguyên nhân: Vòng bi (bạc đạn) bị ăn mòn, lệch tâm trục giữa motor và tải.

  • Khắc phục: Dùng máy đo độ rung để kiểm tra. Thay thế vòng bi chính hãng (phải là loại tương thích cho động cơ phòng nổ) và cân bằng động lại trục.

• Hư hỏng hộp đấu dây:

  • Nguyên nhân: Nước hoặc hơi ẩm lọt vào do ốc siết cáp (Cable gland) lỏng, ron cao su bị lão hóa.

  • Khắc phục: Thường xuyên kiểm tra gioăng chỉ và siết chặt các điểm đấu nối.

Khuyến cáo từ MDRIVE TECH: Bất kỳ sự can thiệp sửa chữa nào liên quan đến vỏ động cơ, mặt bích hay trục quay đều phải được thực hiện bởi các trung tâm bảo hành được chứng nhận ATEX/IECEx. Việc tự ý mài, tiện, gia công lại vỏ motor sẽ làm mất hoàn toàn hiệu lực phòng nổ, gây nguy hiểm khôn lường.

Báo giá và các yếu tố ảnh hưởng đến giá

Bảng giá động cơ phòng nổ không cố định mà phụ thuộc vào rất nhiều yếu tố cấu thành. Để lập ngân sách dự án, nhân viên mua hàng cần lưu ý các biến số sau:

1. Tiêu chuẩn bảo vệ: Chuẩn Ex d (Flameproof) luôn đắt hơn chuẩn Ex e hoặc Ex nA do yêu cầu vật liệu và độ chính xác cơ khí cao hơn.

2. Chuẩn khí IIC vs IIB: Động cơ chịu được khí IIC (Hydrogen) sẽ có giá thành cao hơn loại chỉ dùng cho khí IIB, IIA.

3. Công suất và tốc độ: Tương tự động cơ thường, công suất (kW) càng lớn giá càng cao. Tốc độ chậm (6 cực, 8 cực) thường đắt hơn tốc độ nhanh (2 cực, 4 cực).

4. Thương hiệu xuất xứ: Các thương hiệu đến từ Châu Âu (ABB, Siemens, WEG) sẽ có giá cao hơn so với các dòng motor xuất xứ Trung Quốc, Đài Loan.

Để nhận báo giá chính xác nhất theo từng yêu cầu kỹ thuật dự án (Kèm chứng chỉ CO, CQ, ATEX Certificate), vui lòng liên hệ trực tiếp đội ngũ kỹ sư của MDRIVE TECH.

Mua động cơ phòng nổ ở đâu uy tín?

Việc lựa chọn nhà cung cấp động cơ chống cháy nổ không chỉ đơn thuần là mua bán thương mại, mà là việc mua sự an toàn cho cả một tập thể nhà máy. Do đó, uy tín và năng lực kỹ thuật của nhà cung cấp là yếu tố sống còn.

MDRIVE TECH tự hào là đơn vị tiên phong với nhiều năm kinh nghiệm trong lĩnh vực truyền động và tự động hóa tại Việt Nam. Chúng tôi cam kết:

• Hàng chính hãng 100%: Cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) và đặc biệt là Test Report, Chứng chỉ ATEX/IECEx đi kèm theo từng số series của motor.

• Đa dạng thương hiệu: Phân phối các dòng động cơ từ các hãng hàng đầu thế giới, đáp ứng mọi phân khúc ngân sách.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ xuống trực tiếp nhà máy, khảo sát "Hazardous Zone" và tư vấn chính xác mã sản phẩm, tránh tình trạng mua sai chuẩn gây lãng phí hoặc mất an toàn.

• Dịch vụ hậu mãi chuyên nghiệp: Hỗ trợ bảo hành, bảo trì, lắp đặt đồng bộ cơ điện chuyên nghiệp.

FAQ - Các câu hỏi thường gặp

1. Có thể sử dụng động cơ thường trong vùng Zone 2 không?

Không. Ngay cả trong Zone 2 (vùng ít nguy hiểm), bạn vẫn phải sử dụng tối thiểu động cơ chuẩn Ex nA hoặc Ex ec. Không bao giờ được dùng động cơ điện tiêu chuẩn (Standard Motor) cho bất kỳ khu vực Hazardous Area nào.

2. Động cơ phòng nổ IP65 có giống với động cơ Ex d không?

Hoàn toàn khác nhau. IP (Ingress Protection) chỉ là chỉ số chống bụi và nước từ môi trường bên ngoài đi vào motor. Còn Ex d là chỉ số chống nổ (chịu được áp lực nổ bên trong và dập lửa). Một động cơ IP66 chưa chắc đã có tính năng phòng nổ nếu không có chứng nhận ATEX/IECEx.

3. Động cơ phòng nổ có cần bảo trì thường xuyên không?

Có. Thời gian bảo trì phụ thuộc vào môi trường hoạt động (thường từ 3-6 tháng/lần). Quan trọng nhất là kiểm tra nhiệt độ bề mặt, độ rung, và đảm bảo các nắp hộp cực, ốc siết cáp luôn ở trạng thái hoàn hảo nhất. Không được tự ý sơn đè lên các khe hở dập lửa (flame paths).
