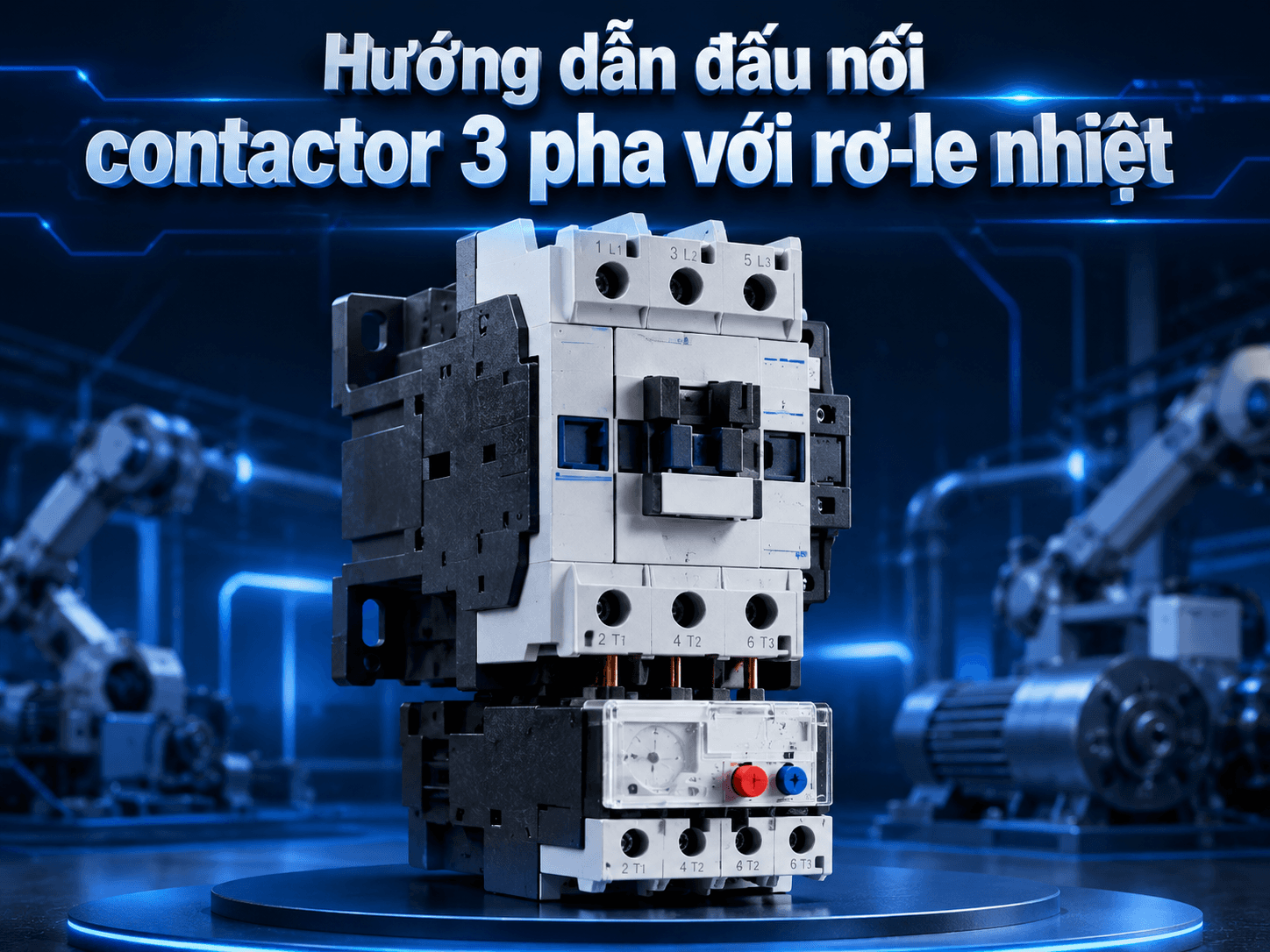

5 lượt xemHướng dẫn đấu nối contactor 3 pha với rơ-le nhiệt
Tác giả: Đội kỹ thuật MDriveTech
Sơ đồ đấu nối contactor 3 pha và rơ-le nhiệt bảo vệ động cơ chuẩn IEC, kèm cách chọn dòng cài đặt rơ-le.
Sơ đồ động lực
L1, L2, L3 vào đầu trên contactor (1/L1, 3/L2, 5/L3). Đầu dưới (2/T1, 4/T2, 6/T3) đấu vào đầu vào rơ-le nhiệt rồi ra động cơ.
Sơ đồ điều khiển
Cuộn hút contactor (A1-A2) nối nối tiếp với nút Stop (NC), nút Start (NO) song song với tiếp điểm tự duy trì NO13-14 của contactor. Tiếp điểm NC95-96 của rơ-le nhiệt nối tiếp trong mạch để cắt khi quá tải.
Chọn dòng rơ-le nhiệt
Cài đặt = 1.0-1.15 lần dòng định mức động cơ. Ví dụ động cơ 5.5kW dòng 11.5A → chọn dải 9-13A, cài 11.5A.
