Khởi Động Mềm Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Công Nghiệp

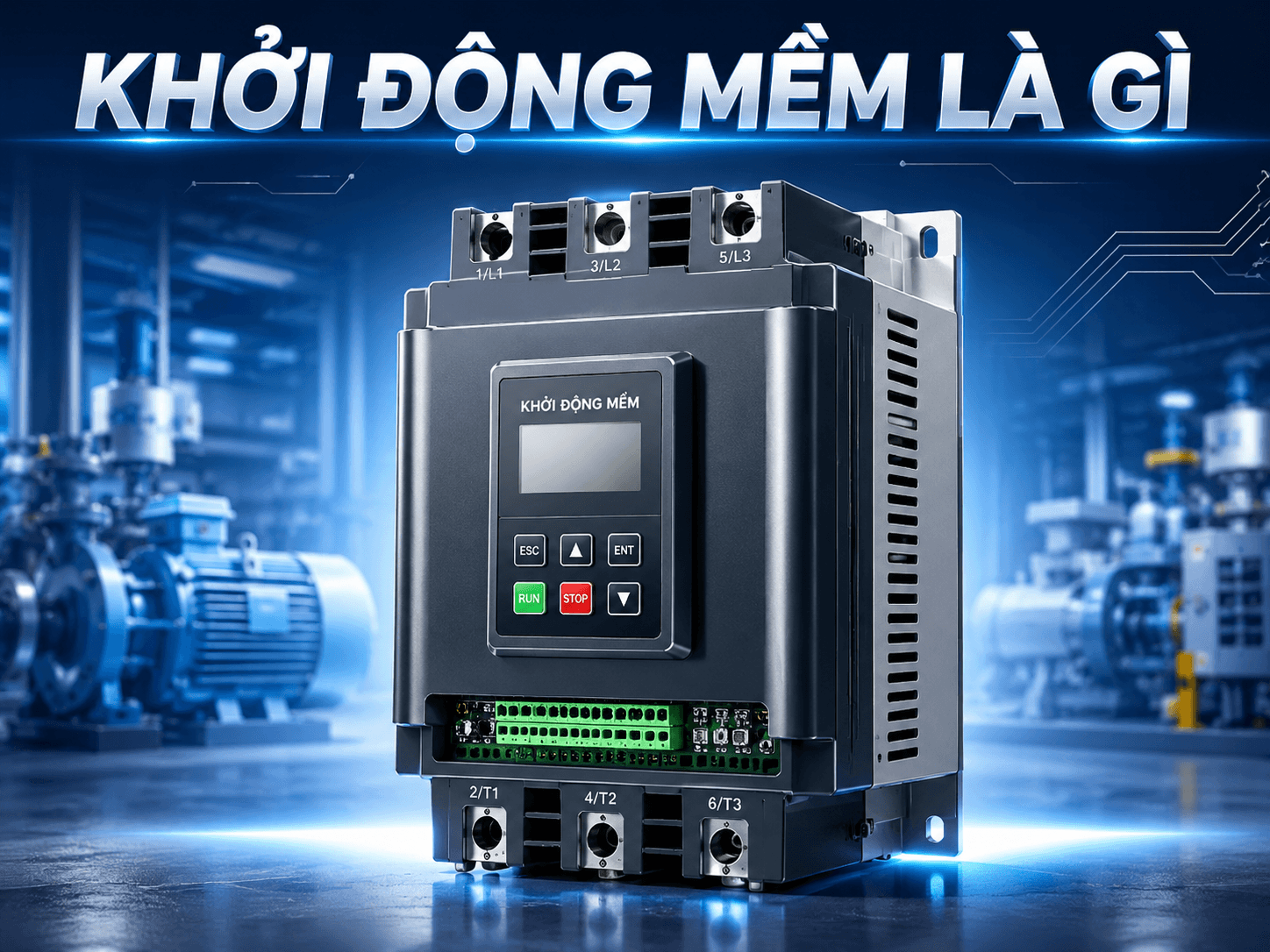

Khởi động mềm là gì?
Khởi động mềm (tiếng Anh là Soft Starter) là một thiết bị điện tử công suất được sử dụng để điều khiển quá trình khởi động (và đôi khi là dừng) của động cơ điện xoay chiều. Chức năng cốt lõi của thiết bị này là giới hạn dòng điện khởi động (Inrush current) và điều chỉnh từ từ mô-men xoắn của động cơ từ mức 0 (hoặc một mức thấp) lên đến định mức trong một khoảng thời gian được cài đặt trước.
Khi một động cơ điện xoay chiều 3 pha khởi động trực tiếp (DOL - Direct On Line), nó sẽ rút một lượng dòng điện khổng lồ từ lưới điện, thường gấp 5 đến 8 lần dòng điện định mức, đồng thời tạo ra một mô-men xoắn cực đại gây sốc cơ khí. Khởi động mềm sinh ra để triệt tiêu hiện tượng này, giúp motor khởi động một cách êm ái, trơn tru, không gây chấn động cho lưới điện và hệ thống cơ khí.
Cấu tạo và nguyên lý hoạt động
Để hiểu tại sao thiết bị này có thể điều tiết được sức mạnh khổng lồ của nguồn điện, chúng ta cần đi sâu vào cấu tạo bên trong của nó.
Cấu tạo chi tiết
Một bộ khởi động mềm công nghiệp tiêu chuẩn được cấu thành từ 3 bộ phận chính:
Mạch động lực (Thyristor / SCR): Đây là thành phần quan trọng nhất, đóng vai trò như những "cánh cổng" điều tiết dòng điện. Khác với biến tần sử dụng IGBT, khởi động mềm sử dụng các linh kiện bán dẫn có tên là Thyristor (hay SCR - Silicon Controlled Rectifier). Thường sẽ có 3 cặp SCR được đấu song song ngược nhau cho 3 pha điện.
Mạch điều khiển (Control Board): Là bộ não của thiết bị, sử dụng vi xử lý để giám sát điện áp, dòng điện và tính toán thời điểm xuất tín hiệu (xung kích) đến cực cổng (Gate) của các Thyristor. Nó cũng tích hợp màn hình hiển thị, phím bấm cài đặt và các cổng giao tiếp ngoại vi.
Contactor Bypass (Công tắc tơ nối tắt): Sau khi động cơ đã đạt đến tốc độ định mức (kết thúc quá trình khởi động), mạch điều khiển sẽ đóng Contactor Bypass. Lúc này, dòng điện sẽ đi trực tiếp từ lưới điện qua Bypass vào động cơ, bỏ qua các Thyristor. Việc này giúp giảm tổn hao nhiệt trên linh kiện bán dẫn và tiết kiệm điện năng. (Một số loại cao cấp tích hợp sẵn Bypass bên trong, một số loại khác yêu cầu lắp Bypass rời bên ngoài).
Nguyên lý hoạt động
Nguyên lý làm việc của thiết bị dựa trên việc điều khiển góc mở pha (Phase Angle Control) của dòng điện xoay chiều.
Khi bắt đầu khởi động: Điện áp lưới 3 pha được đưa vào mạch động lực. Bo mạch điều khiển sẽ gửi các xung kích đến cực Gate của Thyristor. Ban đầu, mạch điều khiển chỉ cho phép Thyristor mở ở phần cuối của mỗi bán kỳ điện áp xoay chiều, nghĩa là điện áp trung bình cấp cho động cơ rất thấp.
Trong quá trình tăng tốc (Ramp up): Vi xử lý sẽ tăng dần góc mở của Thyristor, cho phép nhiều dòng điện đi qua hơn. Kết quả là điện áp cấp cho cuộn dây stator của động cơ tăng dần lên, kéo theo mô-men xoắn và tốc độ động cơ cũng tăng dần một cách êm ái.
Khi kết thúc khởi động (Top of Ramp): Góc mở của Thyristor đạt 100%, điện áp cấp cho động cơ bằng với điện áp lưới điện. Lúc này, thiết bị sẽ đóng mạch Bypass (nối tắt), hệ thống chuyển sang chế độ hoạt động bình thường như cấp điện trực tiếp.
Khi dừng động cơ (Soft Stop): Quá trình diễn ra ngược lại. Contactor Bypass mở ra, điện áp được đưa trở lại chạy qua Thyristor. Góc mở Thyristor được thu hẹp dần để giảm từ từ điện áp, giúp động cơ giảm tốc êm ái cho đến khi dừng hẳn (rất quan trọng với ứng dụng bơm để chống búa nước).
Ưu điểm nổi bật
Việc thay thế các tủ khởi động sao - tam giác cũ kỹ bằng công nghệ này mang lại những giá trị to lớn cho doanh nghiệp:
Bảo vệ toàn diện hệ thống lưới điện: Giảm dòng điện khởi động từ 600-800% xuống chỉ còn khoảng 200-300% dòng định mức. Tránh triệt để hiện tượng sụt áp lưới điện gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong nhà máy.
Kéo dài tuổi thọ cơ khí: Sự tăng tốc từ từ giúp loại bỏ hoàn toàn các cú sốc cơ học, lực giật mạnh tại thời điểm đóng điện. Điều này giúp bảo vệ dây curoa, vòng bi, giảm mài mòn bánh răng trong các hộp giảm tốc và hệ thống đường ống.
Chức năng Dừng mềm (Soft Stop): Đây là tính năng "ăn tiền" nhất đối với hệ thống bơm nước. Nó ngăn chặn hiện tượng búa nước (Water Hammer) làm vỡ đường ống hoặc hỏng van một chiều khi động cơ dừng đột ngột.
Tích hợp đa dạng chức năng bảo vệ: Hiện nay, hầu hết các thiết bị đều được tích hợp rơ-le điện tử bảo vệ quá tải, mất pha, lệch pha, kẹt rotor, chạm đất, giúp bảo vệ động cơ an toàn tuyệt đối.
Kích thước nhỏ gọn: So với một tủ khởi động sao/tam giác công suất lớn với hệ thống dây nhợ và contactor phức tạp, thiết bị này tiết kiệm đáng kể không gian lắp đặt trong tủ điện.
Nhược điểm cần lưu ý
Không điều chỉnh được tốc độ: Đây là điểm khác biệt lớn nhất so với Inverter (VFD). Thiết bị này chỉ can thiệp vào quá trình khởi động và dừng. Khi đã chạy ổn định, động cơ bắt buộc phải chạy ở tốc độ tối đa (định mức).
Gây nhiễu (Sóng hài): Quá trình "băm" điện áp của Thyristor ở giai đoạn khởi động sinh ra sóng hài (Harmonics). Dù thời gian này rất ngắn nhưng trong một số môi trường yêu cầu nghiêm ngặt về chất lượng điện, đây là một yếu tố cần cân nhắc.
Sinh nhiệt trong quá trình khởi động: Các Thyristor sinh nhiệt khá lớn khi hoạt động. Nếu tần suất khởi động/dừng quá nhiều lần trong một giờ, thiết bị có thể bị báo lỗi quá nhiệt (Overheat). Do đó, nó không phù hợp cho các ứng dụng cần đóng ngắt liên tục.
Mô-men xoắn khởi động thấp: Do điện áp bị cắt giảm, sức kéo ban đầu của động cơ sẽ yếu hơn khởi động trực tiếp. Không phù hợp với các ứng dụng tải siêu nặng ngay từ lúc đứng yên (như máy nghiền đá lớn, cầu trục tải nặng).
Phân loại phổ biến hiện nay
Thị trường thiết bị điện công nghiệp hiện nay phân loại sản phẩm theo đặc tính điều khiển các pha như sau:
1. Phân loại theo số pha được điều khiển
Điều khiển 1 pha (ít dùng): Chỉ có 1 Thyristor gắn trên 1 pha, 2 pha còn lại nối trực tiếp. Loại này chỉ giảm được một phần sức giật cơ khí, không giảm được nhiều dòng điện, dùng cho tải rất nhỏ.
Điều khiển 2 pha: Thyristor được lắp trên 2 pha, pha còn lại nối trực tiếp. Giúp tiết kiệm chi phí sản xuất, thiết kế nhỏ gọn. Phù hợp cho tải nhẹ và trung bình. Tuy nhiên, pha không điều khiển sẽ chịu dòng xung kích lớn hơn một chút.
Điều khiển 3 pha: Thyristor được lắp trên cả 3 pha. Đây là giải pháp hoàn hảo nhất, kiểm soát dòng điện và điện áp đồng đều tuyệt đối trên cả 3 pha, mang lại đường cong khởi động cực kỳ trơn tru. Thích hợp cho các tải nặng và hệ thống quan trọng.
2. Phân loại theo chức năng Bypass
Tích hợp sẵn Bypass (Internal Bypass): Contactor nối tắt đã được nhà sản xuất lắp đặt gọn gàng bên trong khối vỏ. Kỹ sư chỉ việc cấp nguồn vào và nối dây ra động cơ. Tiết kiệm công sức lắp tủ.
Không có Bypass (External Bypass required): Khi kết thúc quá trình khởi động, thiết bị sẽ xuất một tín hiệu rơ-le (Run/Top of Ramp) để kích hoạt một Contactor lớn lắp rời bên ngoài. Loại này thường gặp ở các dải công suất cực lớn.
Ứng dụng trong công nghiệp
Thiết bị này được ứng dụng rộng rãi trong các giải pháp truyền động công nghiệp mà ở đó, yêu cầu khởi động trơn tru là ưu tiên hàng đầu, nhưng không cần điều chỉnh tốc độ liên tục:
Hệ thống máy bơm nước: Bơm nước cấp, bơm nước thải, bơm cứu hỏa. Khởi động mềm giúp tránh sụt áp lưới và đặc biệt là dùng chức năng "dừng mềm" để tránh hiện tượng búa nước phá hủy hệ thống van, ống dẫn.
Quạt công nghiệp công suất lớn: Quạt thông gió nhà xưởng, quạt lò hơi. Quạt có quán tính lồng sóc rất lớn, việc khởi động từ từ giúp giảm độ căng cho dây curoa và giảm tiếng ồn cơ khí.
Hệ thống băng tải: Băng chuyền chở vật liệu xây dựng, băng tải than. Khởi động êm giúp vật liệu không bị đổ vỡ, trượt dồn cục do gia tốc đột ngột.
Máy nén khí & Máy làm lạnh (Chiller): Giảm thiểu tối đa dòng xung kích, bảo vệ nguồn điện chung của toàn nhà máy không bị sụp khi hệ thống làm mát bật lên.
Máy ép, máy khuấy trộn: Khởi động từ từ giúp cơ cấu cơ khí, đặc biệt là sự kết nối giữa động cơ và động cơ giảm tốc, không bị quá tải cục bộ làm gãy trục. (Lưu ý: với hệ thống nâng hạ như cầu trục, để tiêu hao năng lượng hãm dư thừa, người ta thường dùng biến tần kết hợp điện trở xả thay vì dùng khởi động mềm).
Hướng dẫn lựa chọn phù hợp
Để mua thiết bị đúng chuẩn, tránh lãng phí tiền bạc hoặc chọn nhầm loại gây cháy nổ, người mua hàng và kỹ sư thiết kế cần xác định 4 yếu tố then chốt:
Dòng điện định mức của động cơ (Ampe - A): Đây là thông số quan trọng nhất. Phải chọn thiết bị có dòng điện định mức lớn hơn hoặc bằng dòng điện định mức ghi trên nhãn (Nameplate) của động cơ.
Đặc tính tải (Load Class):
Tải nhẹ (Class 10): Bơm ly tâm, quạt nhỏ. Thời gian khởi động dưới 10 giây. Có thể chọn thiết bị bằng đúng công suất động cơ.
Tải nặng (Class 20, Class 30): Máy nghiền, máy trộn, quạt ly tâm quán tính lớn. Thời gian khởi động có thể lên tới 20 - 30 giây. Phải chọn thiết bị vượt 1 đến 2 cấp công suất so với động cơ.
Điện áp lưới điện: Cấp điện áp 3 pha 220V, 380V hay trung thế 3.3kV, 6.6kV? Đa số tại Việt Nam là điện áp hạ thế 380V/400V.
Số lần khởi động / giờ: Nếu ứng dụng yêu cầu đóng ngắt liên tục (hơn 10 lần/giờ), bạn cần chọn loại công suất lớn hơn hoặc chuyển sang sử dụng công nghệ biến tần, vì các Thyristor cần thời gian để tản nhiệt.
Các lỗi thường gặp và cách khắc phục
Dưới đây là một số mã lỗi phổ biến nhất trong thực tế bảo trì và cách kỹ sư chuyên nghiệp xử lý:
Lỗi mất pha đầu vào (Input Phase Loss):
Nguyên nhân: Cầu chì đứt, contactor cấp nguồn bị hỏng, lưới điện sụt 1 pha.
Khắc phục: Dùng đồng hồ VOM đo điện áp 3 pha tại đầu vào thiết bị (L1, L2, L3). Kiểm tra lại khí cụ điện phía trước.
Lỗi quá nhiệt (Overheat / SCR Thermal Overload):
Nguyên nhân: Khởi động quá nhiều lần trong thời gian ngắn, quạt tản nhiệt của thiết bị hỏng, môi trường lắp đặt trong tủ quá nóng, hoặc chọn sai Class tải.
Khắc phục: Chờ linh kiện nguội bớt rồi reset lỗi. Vệ sinh quạt làm mát, tăng cường quạt thông gió cho tủ điện, kéo dài thời gian nghỉ giữa các lần khởi động.
Lỗi ngắn mạch Thyristor (Shorted SCR):
Nguyên nhân: Dòng điện xung kích vượt quá giới hạn chịu đựng của linh kiện do kẹt cơ khí đột ngột, hoặc lão hóa linh kiện sau nhiều năm sử dụng.
Khắc phục: Lỗi này khá nghiêm trọng, cần thợ chuyên môn tháo máy đo đạc Thyristor. Thường phải thay thế linh kiện công suất.
Lỗi kẹt Rotor / Quá tải (Overload):
Nguyên nhân: Ổ bi động cơ bị vỡ, rác kẹt vào cánh bơm, tải cơ khí quá nặng.
Khắc phục: Ngắt điện, quay thử trục động cơ bằng tay để kiểm tra kẹt cơ khí. Kiểm tra lại tham số bảo vệ dòng điện (FLA) đã cài đặt đúng với nhãn motor chưa.
Báo giá và các yếu tố ảnh hưởng đến giá
Tương tự như các thiết bị tự động hóa khác, báo giá thiết bị điều khiển khởi động này phụ thuộc vào 3 nhóm yếu tố chính:
Thương hiệu, xuất xứ:
Nhóm G7, Châu Âu, Mỹ (Siemens, ABB, Schneider, Rockwell, Danfoss): Chất lượng linh kiện hàng đầu, độ ổn định cực cao, phù hợp với các dự án lớn, FDI. Tuy nhiên giá thành cao, thời gian đặt hàng (Lead time) có thể lâu.
Nhóm Châu Á (LS, INVT, Delta, Sanch): Lợi thế tuyệt đối về giá, tính năng đầy đủ, hàng luôn có sẵn tại Việt Nam. Rất được các xưởng chế tạo máy (OEM) ưa chuộng.
Công suất và Dải điện áp: Công suất càng lớn, số lượng Thyristor và kích thước tản nhiệt càng to, giá càng cao. Thiết bị trung thế sẽ có giá đắt hơn gấp nhiều lần so với hạ thế.
Chức năng tích hợp: Các dòng sản phẩm có sẵn màn hình LCD tiếng Anh, tích hợp Bypass contactor, có cổng truyền thông Modbus/Profinet để nối lên PLC sẽ có giá cao hơn các dòng Analog vặn biến trở cơ bản.
Lưu ý: Để nhận được báo giá chính xác cho dự án, cấu hình tủ điện, quý khách hàng nên liên hệ trực tiếp với nhà cung cấp uy tín để được hỗ trợ tính toán kỹ thuật.
Mua khởi động mềm ở đâu uy tín?
Hệ thống điện nhà máy là huyết mạch của quá trình sản xuất. Việc lựa chọn một nhà cung cấp thiết bị không chỉ là mua một sản phẩm vật lý, mà là mua sự an tâm, dịch vụ bảo hành và năng lực hỗ trợ kỹ thuật khi sự cố xảy ra.
MDRIVE TECH tự hào là đối tác chiến lược chuyên phân phối các thiết bị truyền động, điện tự động hóa công nghiệp. Với bề dày kinh nghiệm và đội ngũ kỹ sư thực chiến:
Chúng tôi cung cấp thiết bị chính hãng 100%, đầy đủ CO/CQ.
Tư vấn giải pháp kỹ thuật đúng đắn, không bán "vống" công suất để trục lợi.
Hỗ trợ đấu nối, cài đặt parameter và xử lý sự cố tại nhà máy.
FAQ - Câu hỏi thường gặp
1. Nên dùng khởi động mềm hay biến tần?
Nếu bạn chỉ cần khởi động động cơ êm ái, tránh sụt áp lưới và sau đó chạy ở tốc độ tối đa cố định (như máy bơm, quạt), hãy chọn khởi động mềm vì chi phí rẻ hơn nhiều và kích thước nhỏ gọn. Nếu hệ thống của bạn yêu cầu điều chỉnh tốc độ liên tục trong quá trình vận hành (như băng tải đa tốc độ, máy đùn nhựa), bắt buộc phải sử dụng biến tần (VFD).
2. Khởi động mềm có tiết kiệm điện không?
Thực tế là không đáng kể. Thiết bị này chỉ giúp tiết kiệm một phần rất nhỏ điện năng bị tổn hao do nhiệt trong quá trình dòng điện khởi động tăng vọt (vốn chỉ kéo dài vài giây đến vài chục giây). Nó không có chức năng giảm công suất tiêu thụ của hệ thống khi chạy ổn định như VFD. Chức năng chính của nó là bảo vệ cơ khí và bảo vệ lưới điện.
3. Tại sao động cơ bơm bị rung lắc mạnh khi dùng chức năng Dừng mềm (Soft Stop)?
Có thể do thời gian Dừng mềm (Ramp down time) được cài đặt quá dài. Khi áp lực nước trong ống đã cân bằng nhưng bơm vẫn quay chậm ở điện áp thấp, mô-men xoắn của bơm không thắng được áp lực nước dội về, gây hiện tượng rung lắc. Cần điều chỉnh giảm thời gian Soft Stop xuống mức phù hợp hơn.
4. Thiết bị này có thể thay thế khởi động từ (Contactor) được không?
Hoàn toàn có thể và thậm chí là tốt hơn nhiều. Nó tích hợp cả chức năng đóng cắt dòng điện và bảo vệ rơ-le nhiệt điện tử. Khách hàng chỉ cần lắp thêm aptomat (MCCB) phía trước để bảo vệ ngắn mạch toàn hệ thống.
