NK GEARED MOTOR - ĐỘNG CƠ GIẢM TỐC NK
Hãng: NAMKANG ENGINEERING
Motor Giảm Tốc NK PLUS NH115 - 0.4 kW, Ratio 1/3-1/120 — NAMKANG ENGINEERING
Hãng: NAMKANG ENGINEERINGNK PLUS NH115 là motor giảm tốc ba pha công suất 0.4 kW - 1/2 HP, sử dụng hộp giảm tốc frame F115 và kiểu lắp ngang Horizontal Type - H/T.
Mô tả chi tiết
Tổng quan, điểm nổi bật và ứng dụng thực tế của sản phẩm
Motor Giảm Tốc NK PLUS NH115 - 0.4 kW, Ratio 1/3-1/120
NK PLUS NH115 là motor giảm tốc ba pha công suất 0.4 kW - 1/2 HP, sử dụng hộp giảm tốc frame F115 và kiểu lắp ngang Horizontal Type - H/T.
Phần chân đế được thiết kế để cố định trực tiếp trên bệ máy, khung băng tải hoặc cụm cơ khí. Dải tỷ số truyền từ 1/3 đến 1/120 đáp ứng nhiều yêu cầu về tốc độ và mô-men đầu ra trong các máy công nghiệp cỡ nhỏ.

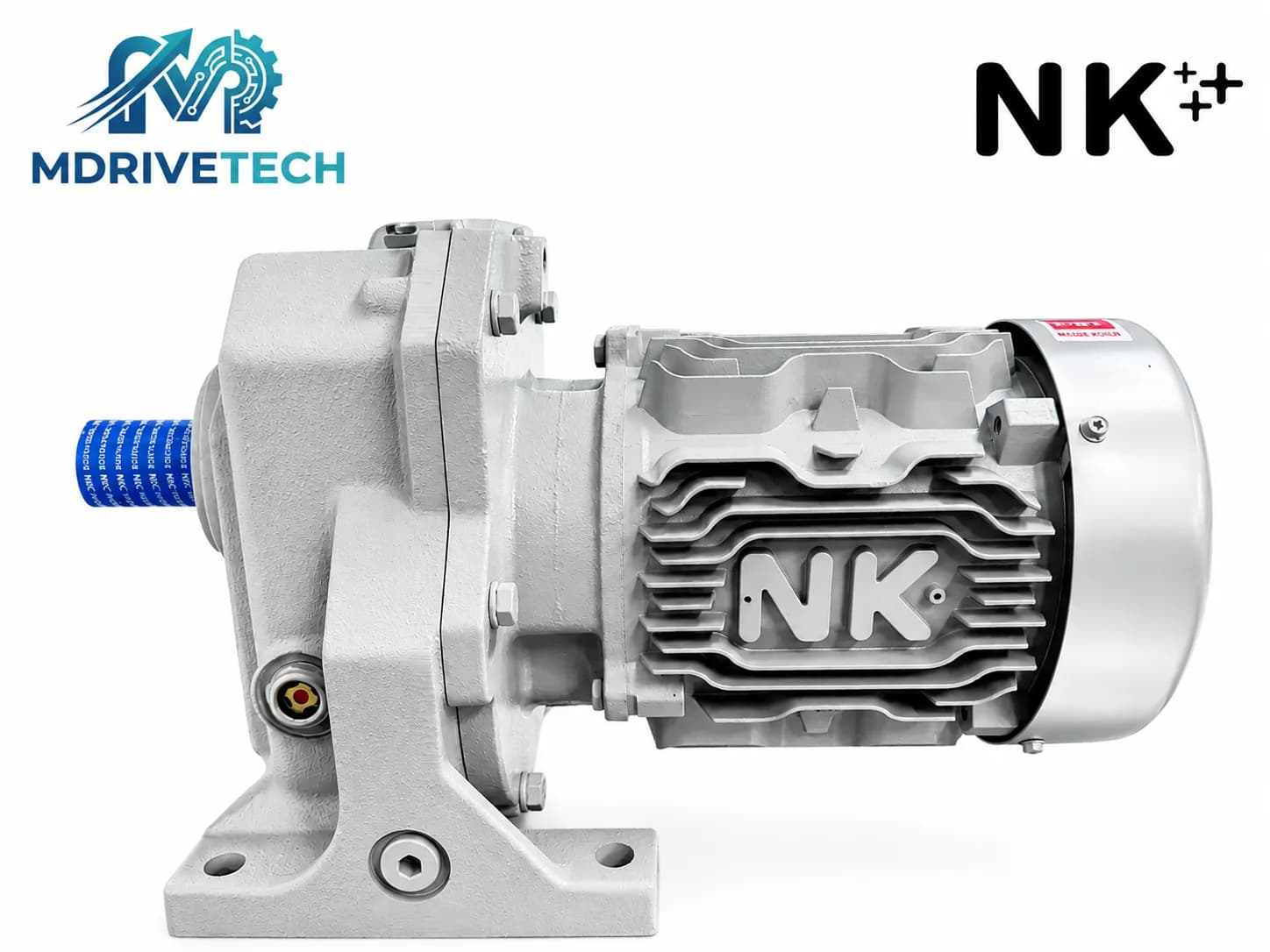

Motor giảm tốc NK PLUS NH115 ba pha, frame F115, kiểu lắp chân đế H/T.
Đặc điểm nổi bật của NK PLUS NH115
Công suất motor: 0.4 kW - 1/2 HP.
Hộp giảm tốc frame F115.
Nhóm frame: 28.
Kiểu lắp ngang có chân đế H/T.
Motor ba pha, 4 cực.
Điện áp tiêu chuẩn 220/380 V.
Tần số vận hành 50/60 Hz.
Tỷ số truyền từ 1/3 đến 1/120.
Có thể lựa chọn cấu hình phanh AC hoặc DC.
Phù hợp cho băng tải, máy đóng gói và thiết bị cấp liệu.
Tên NH115 được dùng trên website MDRIVETECH để phân biệt cấu hình lắp ngang. Trong bản vẽ NAMKANG, sản phẩm được ghi là F115 Horizontal Type (H/T).
Thông số kỹ thuật chính
Thông số | NK PLUS NH115 |
|---|---|
Loại sản phẩm | Motor giảm tốc lắp liền |
Công suất | 0.4 kW - 1/2 HP |
Frame giảm tốc | F115 |
Nhóm frame | 28 |
Kiểu lắp | Horizontal Type - H/T |
Tỷ số truyền | 1/3-1/120 |
Nguồn điện | Ba pha |
Điện áp | 220/380 V |
Tần số | 50/60 Hz |
Số cực motor | 4P |
Cấp cách điện | Class F |
Phương pháp làm mát | TEFC |
Cấp bảo vệ | IP54 |
Chế độ làm việc | CONT |
Motor áp dụng | NK PLUS hoặc HYOSUNG |
Thương hiệu | NAMKANG ENGINEERING |
Xuất xứ thương hiệu | Hàn Quốc |
Thông số về tốc độ, mô-men và tải hướng kính thay đổi theo từng tỷ số truyền.
Các tỷ số truyền của NH115
NK PLUS NH115 có các tỷ số truyền:
1/3, 1/5, 1/7, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/75, 1/90, 1/100 và 1/120.
Tỷ số truyền nhỏ cho tốc độ đầu ra cao hơn. Tỷ số truyền lớn giúp giảm tốc sâu hơn và tăng mô-men tại trục ra.
Khi yêu cầu báo giá, khách hàng nên cung cấp trực tiếp ratio hoặc tốc độ đầu ra mong muốn để tránh chọn sai cấu hình.
Tốc độ và mô-men đầu ra
Vận hành ở 60 Hz
Trong dải tỷ số truyền 1/3-1/120:
Tốc độ đầu ra: khoảng 583.3-13.9 vòng/phút.
Mô-men đầu ra: khoảng 0.51-26.80 kgf·m.
Tải hướng kính O.H.L: 36-882 kgf đối với các tỷ số có giá trị được công bố.
Vận hành ở 50 Hz
Trong dải tỷ số truyền 1/5-1/120:
Tốc độ đầu ra: khoảng 281.9-11.5 vòng/phút.
Mô-men đầu ra: khoảng 1.32-31.73 kgf·m.
Tải hướng kính được áp dụng theo từng ratio trong bảng thông số.
Ratio 1/3 chỉ có giá trị 60 Hz trong bảng thông số của dòng F105/F115.
Motor ba pha NK PLUS NH115
Motor đi kèm NH115 có các thông số cơ bản:
Công suất: 0.4 kW.
Nguồn điện: ba pha.
Điện áp: 220/380 V.
Tần số: 50/60 Hz.
Số cực: 4P.
Cấp cách điện: Class F.
Làm mát: TEFC.
Cấp bảo vệ: IP54.
Chế độ vận hành: liên tục - CONT.
NAMKANG thể hiện hai lựa chọn motor cho cấu hình 0.4 kW: motor NK PLUS và motor HYOSUNG. Kích thước tổng thể có thể thay đổi nhẹ theo thương hiệu motor được lắp.
Kiểu lắp Horizontal Type H/T
NH115 sử dụng chân đế ở phần dưới hộp giảm tốc, thích hợp để lắp trực tiếp trên khung hoặc bệ máy.
Một số kích thước chính trên bản vẽ F115 H/T:
Hạng mục | Kích thước tham khảo |
|---|---|
Đường kính trục đầu ra | Ø28 h6 |
Chiều dài phần trục | 40 mm |
Kích thước then | 7 x 7 mm |
Chiều rộng tổng chân đế | 182 mm |
Khoảng cách ngoài chân đế | 150 mm |
Lỗ bắt chân đế | 4 x Ø12 |
Chiều dài tổng thể tham khảo | 341.5 mm |
Kích thước trong ngoặc có thể thay đổi theo nhà sản xuất motor và cấu hình motor thực tế. Khi lắp thêm phanh, chiều dài motor cũng tăng theo loại phanh AC-B hoặc DC-B.
Tùy chọn motor phanh
NK PLUS NH115 có thể kết hợp với motor phanh trong những ứng dụng cần dừng hoặc giữ tải.
Các cấu hình được thể hiện gồm:
AC-B Brake.
DC-B Brake.
Khi lắp phanh, chiều dài tổng thể của motor thay đổi:
AC-B Brake: tăng khoảng 95 mm tính từ phần quạt motor.
DC-B Brake: tăng khoảng 65 mm tính từ phần quạt motor.
Cần kiểm tra không gian lắp đặt trước khi thay motor thường bằng motor phanh.
Ứng dụng của motor giảm tốc NH115
NK PLUS NH115 phù hợp với:
Băng tải công nghiệp tải nhẹ.
Máy đóng gói.
Máy dán nhãn.
Máy cấp liệu.
Cơ cấu con lăn.
Trục kéo.
Máy chế biến thực phẩm.
Dây chuyền lắp ráp.
Thiết bị logistics.
Máy móc OEM công suất nhỏ.
Ratio thấp phù hợp với cơ cấu cần tốc độ cao hơn. Ratio lớn phù hợp với ứng dụng cần tốc độ thấp và mô-men đầu ra cao hơn.
MDRIVETECH phân phối motor giảm tốc NK PLUS NH115
MDRIVETECH phân phối các dòng motor giảm tốc NAMKANG và hỗ trợ đối chiếu model theo yêu cầu thực tế.
Đối với NH115, MDRIVETECH hỗ trợ kiểm tra:
Tỷ số truyền.
Tốc độ và mô-men đầu ra.
Kích thước chân đế.
Đường kính trục.
Cấu hình motor NK PLUS hoặc HYOSUNG.
Tùy chọn motor phanh.
Khả năng thay thế sản phẩm đang sử dụng.
